Technical Manual
Blind Push Button Smart 55 BE-JTA5504.01
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
Phone: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
7
7

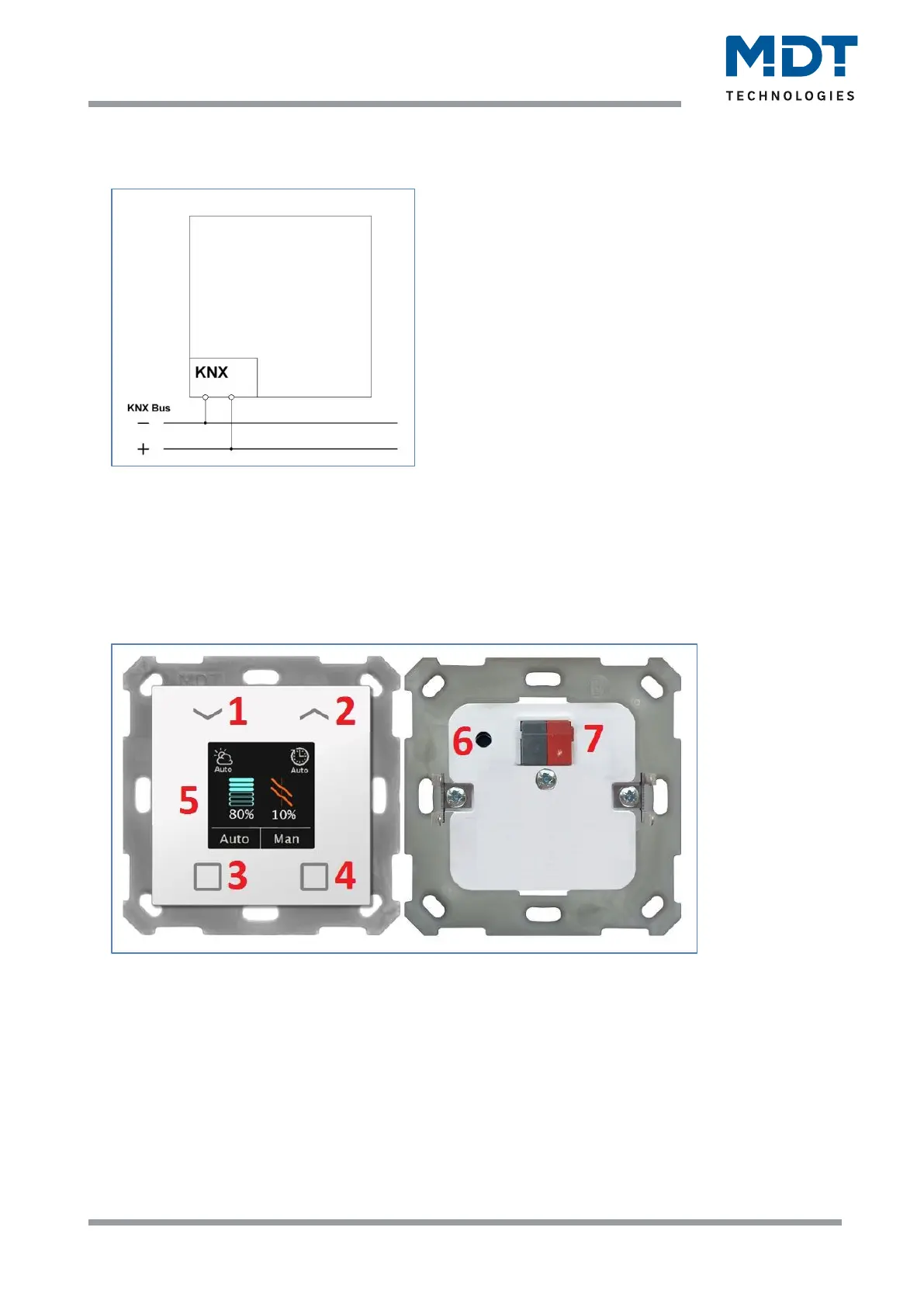

2.3 Exemplary circuit diagram
Figure 1: Exemplary circuit diagram
2.4 Structure & Handling
The following picture shows the structure of the Blind Push Button Smart 55:
Figure 2: Structure & Handling
1, 2, 3, 4 = Operating buttons
5 = Colour display
6 = Programming button
7 = KNX bus connection terminal
