06
● Označi tačku
(3) na horizontalnoj liniji C, 130 (250 opcionalnih) mm desno od vertikalne
referentne linije.
● Repeat ove operacije sa druge strane, proveravajući da li su dve oznake na istoj horizontalnoj
liniji.
Popravite zagrade (opcionalno):
● Bušilica na obeleženim tačkama
(1) (2) (3), koristeći ɸ10 mm bit bušilice.
● Ubacite zidne utičnice
11 u (1) (2) (3).
● Popravite zagradu za popravku haube
20 sa 3 šrafa 10 (5 x 50) snabdeveni haubom.
● Popravite dimnjak zagradu za popravku
21 sa 2 šrafa 10 (5 x 50) snabdeveni haubom.
Zakači telo haube:
● Otvorite panel.
● Uklonite metalni filter za masnu kožu koristeći navedene regulatore.
● Zakačite telo haube na zagradu
20.

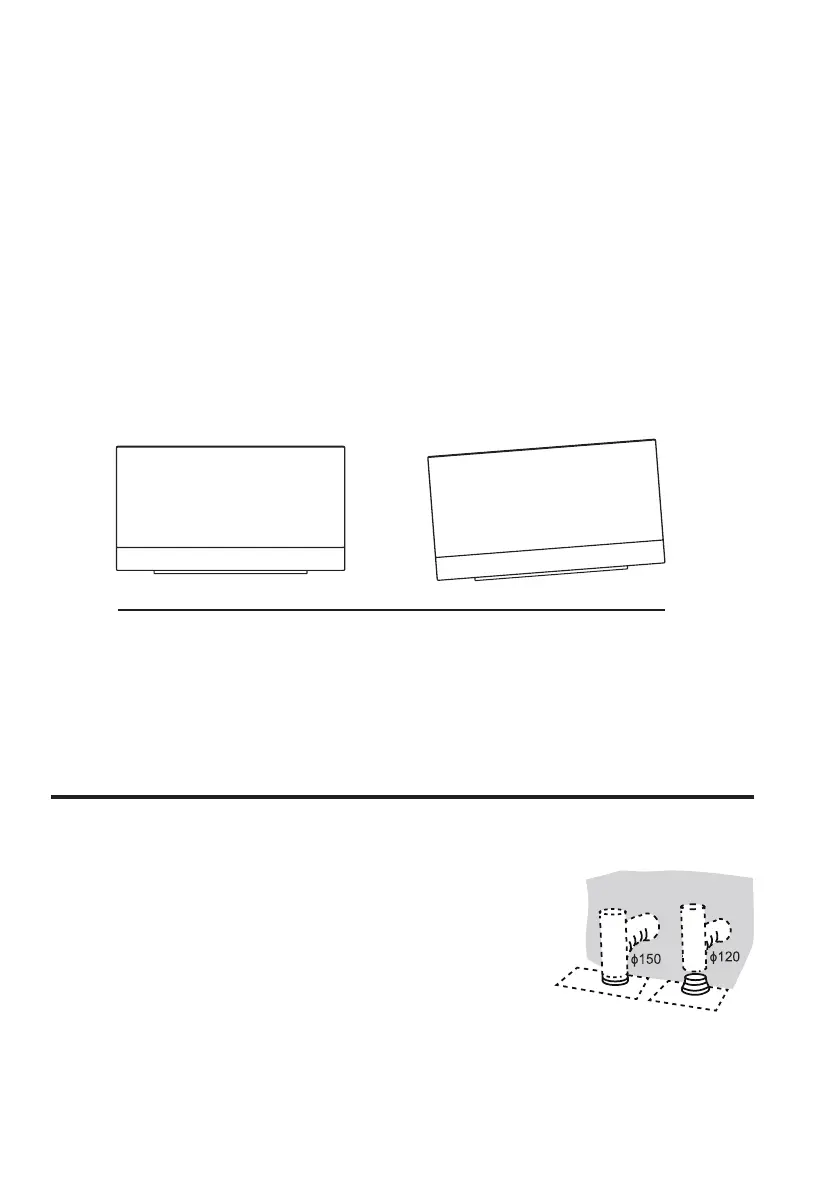

● Izjednačite samo telo haube.
Ispravan Netočno
● Sa unutrašnje strane tela haube popravite šrafove
10 do Zidnih utikača 11na tačkama (3).
● Uklopi filter u haubu.
● Zatvorite tablu.
VEZE
DUCTED VERSION AIR EXHAUST SYSTEM
Kada instalirate izduženu verziju, povežite haubu sa dimnjakom koristeći fleksibilnu ili krutu cev ɸ
150 ili ɸ 120 mm, čiji je izbor ostavljen instalatoru.
● Da biste instalirali ɸ vazdušnu izduvnu vezu od 120 mm, ubacite
sniženje flange 3 na utičnicu za telo haube.
● Popravite cev 4 na poziciji koristeći dovoljne stege za cevi (nisu
snabdevene).
● Uklonite moguće filtere za ugalj.
