6
Conexión eléctrica
El decoder m84 necesita solo la conexión a la corriente de
tracción (vía) y a los consumidores. Además, es posible
conectar el decoder a la fuente de alimentación conmutada
66360 (únicamente junto con el 60822) (en tal caso, la ali-
mentación de potencia no se toma de la vía de tracción, con
lo cual se alivia la carga eléctrica soportada por ésta).

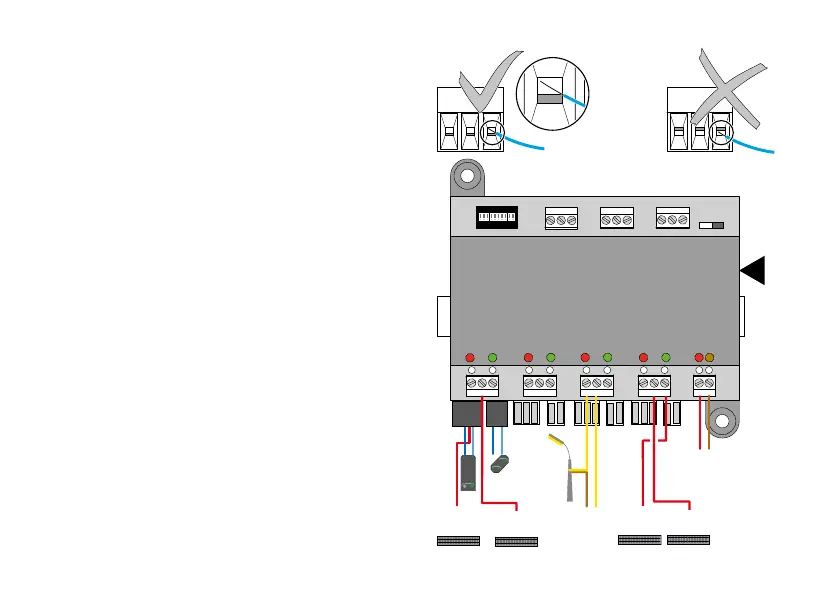

Para la conexión eléctrica del decoder y también de los
consumidores al decoder es necesario pelar y trenzar los
extremos del cable, pero no se deben estañar. Antes de
conectar los extremos del cable a los bornes de tornillo,
éstos primero deben dotarse de tornillos.
Con los contactos laterales enchufables es posible
ensamblar varios decoders m84/m84. Para ello no está
permitido utilizar cables prolongadores o de interconexión.
A continuación, todos los decoders enchufados juntos son
alimentados conjuntamente desde la alimentación eléctrica
y desde la conexión de vía del primer decoder. No está
permitido realizar ninguna otra conexión a vía.
Lámparas indicadoras
• Si el m84 está conectado correctamente, destella un LED
indicador.
• El segundo LED indicador destella una vez brevemente
cuando actúa el decoder, es decir, cuando maniobra el
desvío o cuando está siendo programado.
• Si ambos LEDs indicadores de la conexión destellan con
rapidez, quiere decir que se han intercambiado errónea-
mente los cables rojo y marrón.
• Las lámparas indicadoras de las salidas de conmutación
señalizan el actual estado de conexión.
1 2 3 4 5 6 7 8 9 10
ON
AC/DC
12-18V
Fahrgleis
Halteab-
schnitt
Halteab
-
schnitt
1
2
3
4
1
2 3
4
5 6
7
8
T
Anschluss für 66360+60822
Fahrgleis
B 0
Ejecución de
ferroviario
Ejecución de
ferroviario
Detener
ferroviario
Detener
ferroviario
Conexión para 66360 + 60822
esp
