5
Con el decoder m84 es posible conmutar en digital hasta 4
consumidores con independencia uno de otro. Para ello, el
decoder necesita una dirección. Ésta puede configurarse
opcionalmente mediante el interruptor DIP accesible desde
el exterior o mediante programación desde su unidad de
control. Recomendamos encarecidamente realizar la confi-
guración mediante el interruptor DIP.
Configuración de la dirección con el interruptor
Con el decoder m84 es posible conectar hasta 4 consumido-
res. Se configura la dirección del primer consumidor. A los
3 consumidores restantes se les asignan automáticamente
las direcciones consecutivas.

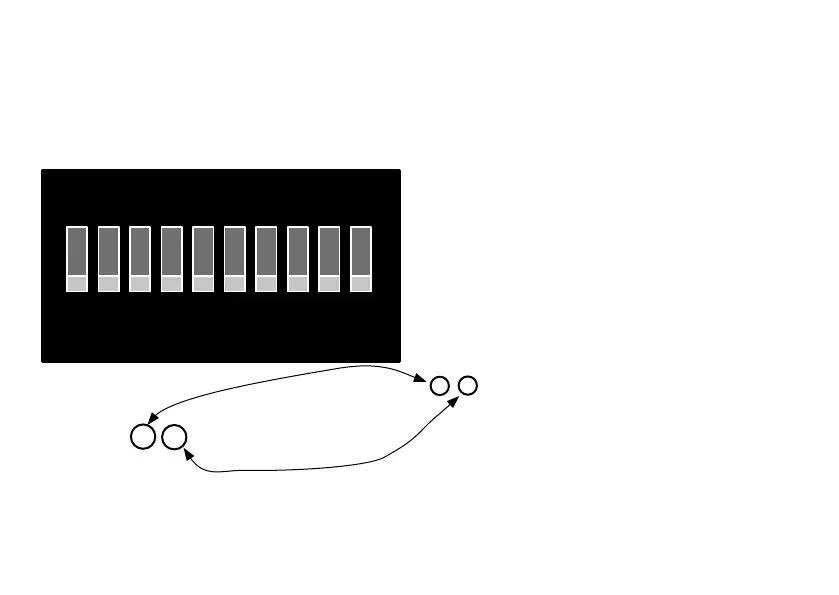

El interruptor DIP está compuesto por un total de 10 micro-
interruptores individuales. La dirección se configura con
los microinterruptores 1 hasta 9 (el microinterruptor 10 sirve
para seleccionar el protocolo digital MM/DCC). El valor nu-
mérico configurado con los microinterruptores corresponde
a la direccción del primer consumidor conectado.
La tabla en la página 11 muestra las posiciones de los
microinterruptores para las direcciones 1 – 160.
Nota: Antes de modificar los microinterruptores DIP, el
decoder debe estar completamente sin corriente, es decir,
debe desconectarse también una posible alimentación
eléctrica externa tal vez conectada.
Ejemplo:
Los microinterruptores 3 y 4 están en la posición ON, todos
los demás no.
4 + 8 = 12 Sumar los valores de los
microinterruptores
-
> Cálculo de la dirección individual 12
12 x 4 - 3 = 45 Cálculo de la dirección individual
-> Direcciones individuales 45 – 48
Los 4 consumidores conectados poseen las direcciones
individuales 45 hasta 48.
1 2 3 4 5 6 7 8 9 10
ON
0/1
0/2
0/4
0/8
0/16
0/32
0/64
0/128
0/256
MM/DCC
