www.lofrans.com
17
IT
Se possibile, montare il connettore in un luogo asciutto in modo che la parte posteriore della spina sia protetta dal contatto
con acqua o umidità. I li devono avere una sezione minima di 1,5 mm². Installare un fusibile di sicurezza rapido da 5 A
(ampere) sul lo positivo (+) della batteria. Non utilizzare la tensione generata dal gruppo batterie del motore per fornire
energia.
Lo strumento è conforme agli standard EMC e deve essere posizionato a una distanza di:
- 30 cm (~ 1 Ft) dalla bussola; - 50 cm (~ 1,5 Ft) da apparecchiature radio;
- 2 metri (~ 6.5 Ft) dalle apparecchiature radio trasmittenti; - 2 metri (~ 6.5 Ft) dal raggio radar.
Fissare il telecomando in posizione con la base in dotazione, serrando le due viti con un cacciavite a croce.

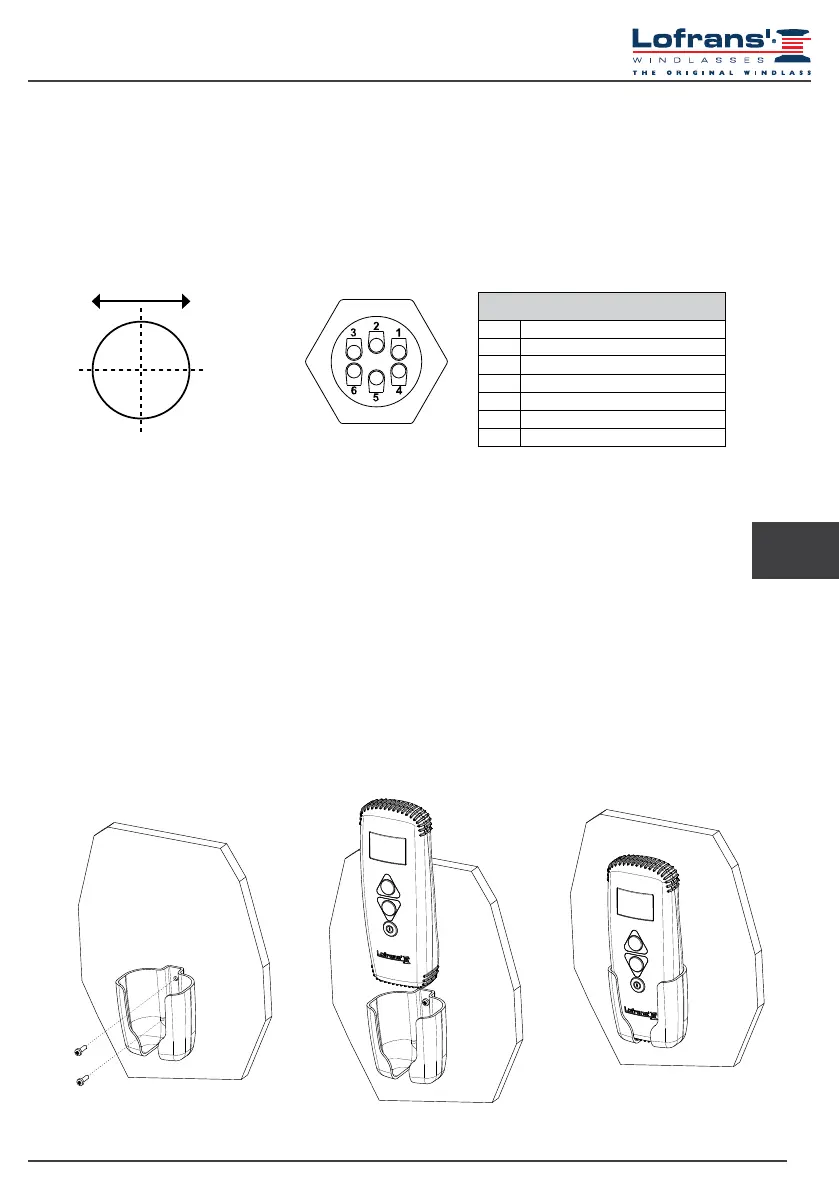

3.3 Installazione contametri
Il contacatena deve essere posizionato in modo che il display sia di facile lettura. Non dovrebbe essere esposto alla luce solare diretta.
Per montare il connettore femmina, praticare sul cruscotto un foro di 20 mm (~ 13/16 “) e ssare la spina femmina con il dado di
bloccaggio posteriore (Fig. A) al cruscotto con uno spessore non superiore a 10 mm.
Inserire la guarnizione tra la parte posteriore della spina e il cruscotto.
Per istruzioni su come effettuare i collegamenti elettrici, vedere lo schema elettrico della tabella seguente (Fig.B).
CONNETTORE POSTERIORE A 6 POLI
PIN SEGNALE
1 - batteria
2 + batteria
3 Comando GIÙ
4 Comando SU
5 Sensore magnetico
6 Buzzer
(Fig. B)
(Fig. A)
20mm
