THETIS 5003
16

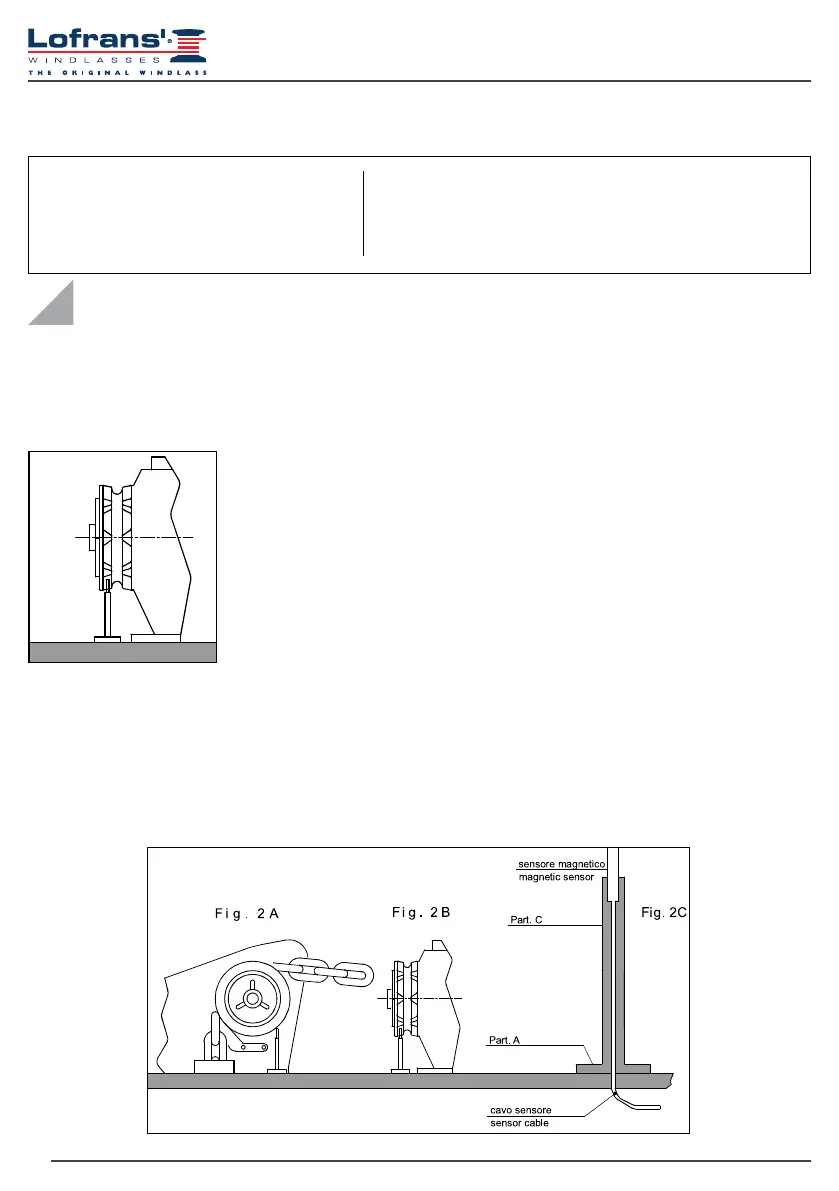

3.2 Montaggio sensore magnetico per salpa ancora ad asse orizzontale
(vedi Fig. 2A – 2B – 2C)
Praticare nella coperta un foro del diametro di 4 mm (~3/16”) per il passaggio del cavo del sensore. Fissare il Part. A del supporto, con le
due viti a corredo, dopo avere posizionato nella parte inferiore dello stesso la guarnizione OR. Tagliare, con un seghetto, a misura il Part.
C. Il sensore deve essere posizionato a circa 3 mm (~1/8”) dal magnete. Inserire il Part. C, con il sensore magnetico, sul supporto A e
ssarlo utilizzando un collante per materiali plastici (colla epossidica bi-componente) o silicone. Fissare, con lo stesso collante, il sensore
al Part. C
3.1 Installazione del magnete sul salpa ancora
Su alcuni modelli di salpa ancora il sensore ed il magnete sono stati già installati (predisposizione
contametri) non è quindi necessario eseguire le operazioni indicate di seguito.
1. Il foro da praticare su un dente del barbotin - del diametro di 6,5 mm (~1/4”) e della profondità di 8
mm (5/16”) - deve trovarsi in una zona non interessata dal passaggio della catena.
2. Per i salpa ancora ad asse orizzontale (vedi Fig. 1) eseguire la foratura sulla circonferenza
esterna del barbotin.
3. Vericare, inoltre, che la parte sporgente del magnete, durante la rotazione del barbotin, non urti
contro la base o il sensore.
Inserire il magnete, nel foro, dalla parte metallica lasciando sporgere la parte protetta di circa 2 mm.
Fissarlo utilizzando un collante per metalli (colla epossidica bi-componente) o silicone. Il collante
utilizzato deve essere resistente all’ambiente marino.
Accessori consigliati
Utilizzare esclusivamente accessori e ricambi originali Lofrans, progettati e costruiti in modo da assicurare prestazioni, durata e
mantenere valida la garanzia. Per informazioni sui ricambi disponibili, rivolgersi al rivenditore locale o visitare il sito
www.lofrans.com
3 INSTALLAZIONE
Fig. 1
2.3 Contenuto della confezione
La confezione del Telecomando Contacatena comprende:
1 Telecomando contacatena THETIS 5003
1 Connettore a 6 poli (spina femmina)
1 Sensore magnetico
1 Magnete per il verricello
1 Supporto sensore per verricello salpa ancora ad asse
orizzontale
1 Supporto a 2 viti
1 Manuale di istruzioni ed uso
