www.lofrans.com

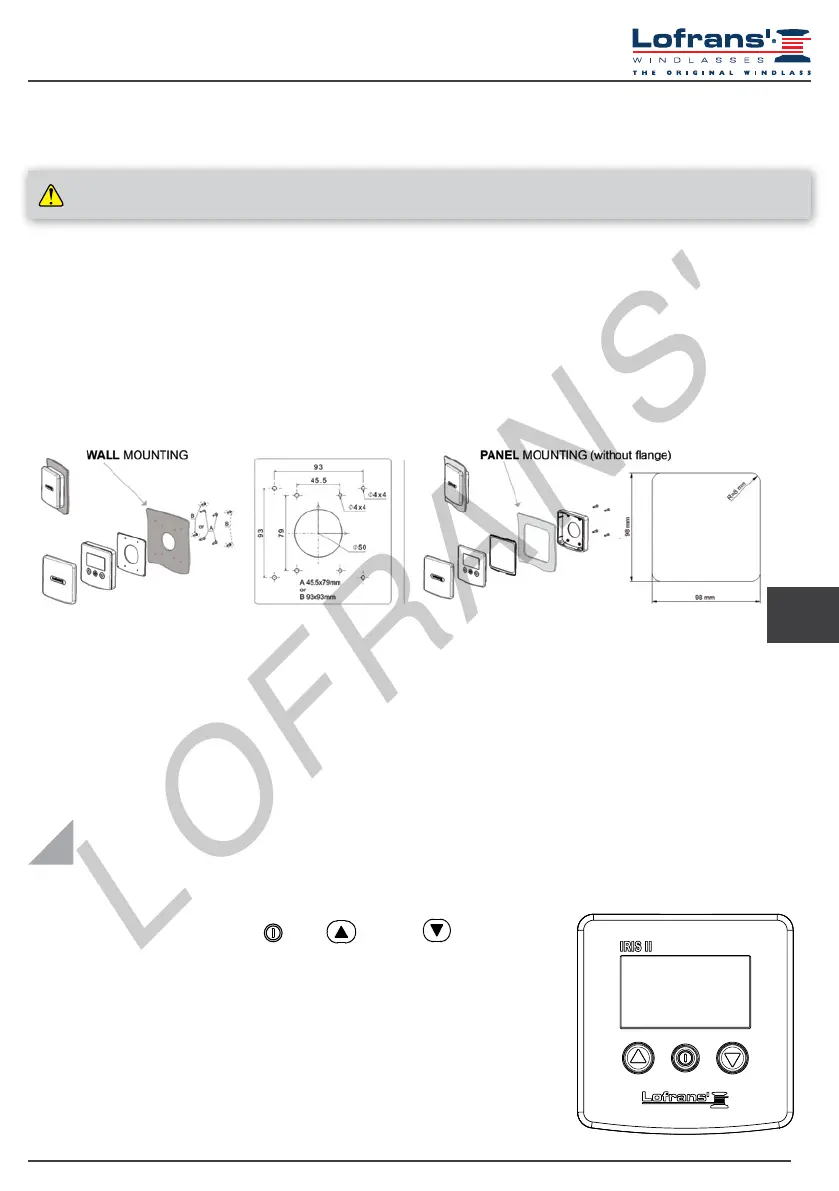

3.3 Installation du compteur métrique
(voir schéma électrique)
Le compteur métrique doit être positionné de telle sorte que les indications afchées par le moniteur soient facilement lisibles évitant
l’exposition aux rayons solaires. La partie postérieure du compteur métrique doit être à l’abri de l’eau et de l’humidité. L’instrument peut
être xé sur des tableaux de bord de n’importe quelle épaisseur. Pour la xation utiliser des vis tarauds de 3,5 mm (~9/64”) de diamètre
et de 10 mm de longueur maximum plus l’épaisseur du tableau de bord. A l’arrière du tableau de bord, doit être disponible un espace d’au
moins 35 mm (~1” 3/8). Un accès doit être en outre prévu pour l’installation et la maintenance. Sur le tableau de bord faire un trou avec
un diamètre de 50 mm (1” 31/32), comme indiqué, et 4 trous avec des diamètres de 4 mm (5/32”) pour les vis de serrage de compteur
chaîne selon les 2 options alternatives A ou B prévues pour le montage mural. La bride en caoutchouc d’étanchéité doit être positionné
entre le compteur de chaîne et le tableau de bord.
VEILLER A DEBRANCHER LA BATTERIE AVANT DE PROCEDER A L’INSTALATION
4.1 Premier allumage
Le compteur métrique est équipé d’un
moniteur graphique et de trois touches:
(ON), (UP) and (DOWN). Est
également présent un avertisseur sonore qui signale la pression sur les touches ou attire
l’attention de l’utilisateur en cas de conditions particulières (déclenchement alarmes).
La touche ON allume le moniteur et permet d’utiliser les deux autres touches. Il est
utilisé pour avoir accès aux menus de sélection des paramètres, de modication des
paramètres et de conrmation des valeurs sélectionnées. L’extinction de l’éclairage du
moniteur se produit 30 secondes après la dernière commande utilisée (temps par défaut
modiable – voir «Temps de lumière»). La touche UP commande la remontée de l’ancre,
la touche DOWN la descente. La manoeuvre s’interrompt si la touche est relâchée.
Durant la sélection des paramètres, les deux touches permettent le mouvement à
l’intérieur du menu et la variation des valeurs des paramètres.
4 MENU
FR
Pour obtenir des instructions sur l’établissement de connexions électriques, consultez le diagramme du connecteur 2.4. Le diamètre
des câbles doit être au minimum de 1,5 mm
2
. Installer un fusible de protection de 5 A (ampère) relié au câble branché sur le “+” de la
batterie. Pour l’alimentation, ne pas utiliser le courant provenant directement de la batterie. La télécomande répond aux standards EMC
et doit se trouver à une distance d’au moins:
- 30 cm (~1 pied) de la boussole; -50 cm (~1,5 pieds) d’appareils radio;
- 2 mètres (~6,5 pieds) de stations émettrices; -2 mètres (~6,5 pieds) du faisceau radar.
