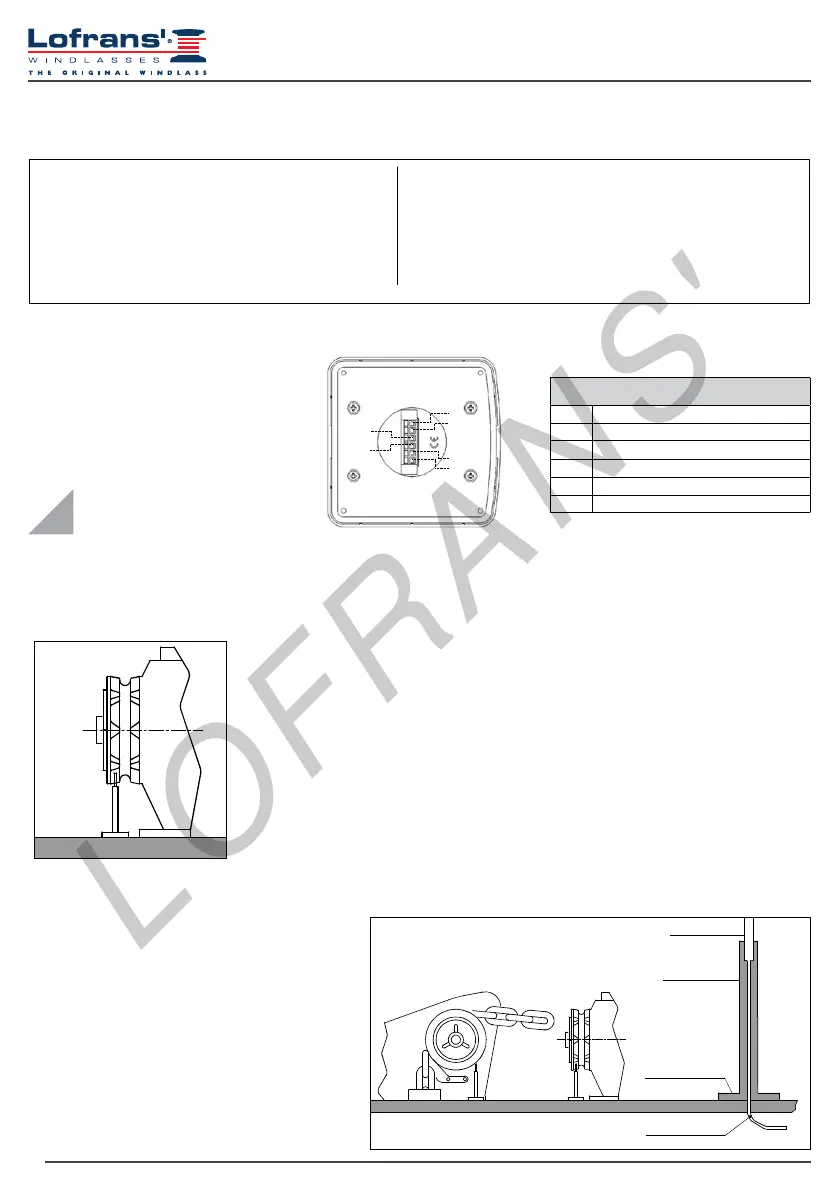

24
IRIS II
3.2 Montage du capteur magnétique pour guindeau à axe horizontal
(voir Fig. 2A – 2B – 2C)
Réaliser sur le pont un trou de 4 mm de diamètre (~3/16”)
pour le passage du câble du capteur. Fixer l’élément A du
support à l’aide des deux vis fournies à cet effet, après
avoir positionné sur la partie inférieure de ce dernier le
joint torique. A l’aide d’une scie, couper l’élément C à la
longueur nécessaire. Le capteur doit se trouver à environ 3
mm (~1/8”) de l’aimant. Placer l’élément C, avec le capteur
magnétique, sur le support A et le xer à l’aide d’une colle
pour matériaux plastiques (colle époxy bi-composant) ou à
l’aide de silicone. A l’aide de la même colle ou de silicone,
xer le capteur à l’élément C. sur le plancher.
Part.C
Part.A
magnetic sensor
sensoremagnetico
Fi g. 2A
Fi g. 2B
Fig. 2C
sensor cable
cavo sensore
Accessoires conseillés
Utiliser exclusivement les accessoires et les pièces détachées originales Lofrans, conçues et fabriquées de façon à garantir les
performances, la longévité et la validité de la garantie. Pour de plus amples informations sur les pièces détachées disponibles, s’adresser
au revendeur local ou visiter le site www.lofrans.com
3 INSTALLATION
3.1 nstallation de l’aimant sur le guindeau
Sur un nombre de modèles de guindeau le capteur et l’aimant sont déjà installés
(conguration compteur métrique). Les opérations spéciées ci-dessous ne doivent
donc pas être effectuées.
1. Le trou à réaliser sur une dent du barbotin - d’un diamètre de 6,5 mm (~1/4”) et d’une
profondeur de 8 mm (5/16”) - ne doit pas se trouver à hauteur d’une zone de passage de
la chaîne.
3.Pour les guindeaux à axe horizontal (voir Fig. 1), réaliser le trou sur la circonférence
externe du barbotin.
4. S’assurer que la partie saillante de l’aimant ne heurte pas la base ni le capteur durant
la rotation du barbotin. Introduire l’aimant dans le trou par la partie métallique en laissant
dépasser d’environ 2 mm la partie protégée. Le xer à l’aide d’une colle pour métaux (colle
époxy bi-composant) ou à l’aide de silicone. La colle utilisée doit résister à l’environnement
marin.
Fig. 1
2.4 Diagramme de connecteur
2.3 Contenu d’emballage
L’emballage IRIS II de la chaîne panel comprend:
1 compteur de chaîne de panneau (avec joint et
couverture de fermeture)
1 Capteur magnétique
1 Aimant pour les guindeau
4 Vis de montage 3,5 x 13 mm
1 bride Étanchéité en caoutchouc
1 Soutien de capteur de capteur de guindeau d’ancrage d’arbre
horizontal
1 Installation et manuel de l’utilisateur
6-CONNECTEUR ARRIÈRE DE POTEAU
PIN SIGNAL D’ÉPINGLE
1 + batterie
2 - batterie
3 & 4 Capteur magnétique
5 Commande UP
6 Commande DOWN
1
2
3
4
5
6
LOFRANS'
