Lincoln Electric CHAMELEON 3V0 handleiding
Handleiding
Je bekijkt pagina 10 van 22
5
8
3
10
7
2
1
5
4
6
9
Het hoofdmechanisme aanpassen voor beste comfort
1. Bovenste riem - pas het hoofdmechanisme aan op de geschikte diepte op het hoofd, voor juist
evenwicht en stabiliteit.
2. De hoofdomtrek instellen - druk daartoe op de knop met inkepingen op de achterkant van het
hoofdmechanisme en draai hem naar links of naar rechts om de juiste spanning te bekomen.
Opmerking: wanneer de instelling delicaat is kan het nodig zijn het comfortkussentje te verwijderen.
3.
De afstand instellen tussen het gelaat en het beschermglas. Voor deze instelling moet u beide buitenste
knoppen voor instellen van de spanning lossen en naar binnen toe drukken om de afstelgleuven vrij te
maken. Verplaats ze naar voor of naar achter tot op de gewenste plaats en span ze terug aan. (Beide
kanten moeten op dezelfde manier worden aangepast om een correct kijkveld te bekomen.)
4. De helling instellen - met de vier pennen op de rechter bovenkant van de band kunt u de helling van
het masker naar voor of naar achter instellen. Los daartoe de buitenste rechterknop voor instellen
van de spanning, duw hem vervolgens naar boven op de stop van de instelarm en plaats hem in
de gewenste positie. Span de knop voor instellen van de spanning terug aan.
De buitenste en binnenste afdekplaten vervangen
Waarschuwing! Gebruik de cellen met automatische verduistering nooit zonder de binnenste en
buitenste afdekplaten correct te plaatsen. De lasspatten zouden de cellen beschadigen en het verlies
van elke waarborg met zich mee brengen.
1. Buitenste/binnenste - Om elk van deze afdekplaten te verwijderen plaatst u het masker met de
voorkant op een tafel en verwijdert u het magazijn waar de fi lter is ingebouwd. Om dit magazijn
te verwijderen moet u de clips die het vasthouden naar beneden drukken en de bovenste clips
naar boven duwen. Hef vervolgens het magazijn op en verwijder het uit het masker. Verwijder
dan het buitenste glas door het naar het lasmasker toe te duwen. Verwijder de afdichting van de
afdekplaat en plaats ze op de nieuwe afdekplaat. (Let er bij het installeren op dat de effen kant
van de afdichting naar de voorkant van het lasmasker is gericht.) Plaats het magazijn terug door
de bewerkingen in omgekeerde volgorde uit te voeren.
2. Binnenste - Om de binnenste afdekplaat te vervangen moet u de fi lter van het magazijn losmaken;
duw naar boven toe op de twee clips die de fi lter vasthouden om hem zo vrij te maken. Verwijder
de afdekplaat door ze opzij te schuiven. Plaats een nieuwe afdekplaat en installeer het magazijn
terug in het lasmasker door de bewerkingen in omgekeerde volgorde uit te voeren.
Onderhoud - reiniging
Het lasmasker vergt weinig onderhoud. Toch wordt aanbevolen het te reinigen na elk gebruik, om er
best te kunnen van genieten. Maak een zachte doek vochtig met een oplossing van zachte zeep in water
en veeg de buitenste afdekplaat schoon. Laat drogen in de vrije lucht. Af en toe moeten de sensoren
en het oppervlak van de fi lter worden gereinigd door ze met een zachte droge doek schoon te vegen.
(Gebruik nooit oplosmiddelen of schurende detergenten. Dompel het magazijn niet onder in water.)
Pech verhelpen
Symptoom Oplossing
De fi lter wordt niet donker na de spanning Controleer of de batterijen in goede staat zijn en juist zijn
te hebben ingeschakeld. geplaatst. Controleer ook het oppervlak van de
contacten van de batterij en reinig deze desnoods.
Controleer of er goed contact is aan de klemmen van de
batterij en pas ze eventueel aan. Deze tussenkomst is
vooral aangewezen wanneer het lasmasker gevallen is.
De fi lter wordt niet donker gedurende Onderbreek onmiddellijk het lassen. Zorg ervoor dat de
het lassen. fi lter onder spanning staat (AAN staat). Voor de versies
met variabele tint kunt u de gevoeligheidsinstelling
overdoen. Controleer ook de toestand van de buitenste
afdekplaat. Reinig de optische sensoren van de fi lter.
Zorg ervoor dat de hoek tussen de sensoren en de
lasboog niet groter is dan 45 graden. Dit zou immers
beletten dat het licht van de lasboog op de fi ltersensoren
inwerkt.
De fi lter blijft donker na het lassen Stel de nauwkeurigheid van de gevoeligheid in via een
en in afwezigheid van de lasboog. fi jnregeling van de potentiometer, door hem in de
richting van «min» te draaien. Bij te sterke
omgevingsverlichting kan het nodig zijn deze verlichting
te verminderen.
Sommige delen van de fi lter voor Onderbreek onmiddellijk het lassen: het probleem kan te
automatisch verduisteren gaan niet over wijten zijn aan het feit dat het lasmasker gevallen
in de donkere toestand, en de heldere is. Op de fi lter terecht gekomen lasspatten kunnen ook
en donkere zones zijn door scherpe aanleiding geven tot barsten. (U moet de cel vervangen;
lijnen afgebakend. barsten in de fi lter zijn niet door de waarborg gedekt.).
Wisseling of willekeurig Herzie de gevoeligheidsinstructies en verhoog indien
gedrag - de fi lter mogelijk de gevoeligheid. Zorg ervoor dat de sensoren
op de lasboog gericht zijn, zonder hindernissen.
Controleer de toestand van de buitenste afdekplaat. Ze
moet proper zijn en zonder spatten.
In de hoeken en op de zijkanten Dit heeft te maken met de gezichtshoek die de gebruiker
heeft ten opzichte van de fi lter. De ideale hoek is 90
graden. Wanneer de gezichtshoek verandert bij het
activeren van de fi lter kunnen tintvariaties op de
zijkanten van de fi lter waarneembaar zijn. Dit is een
normaal verschijnsel dat geen enkel gevaar inhoudt voor
veiligheid.

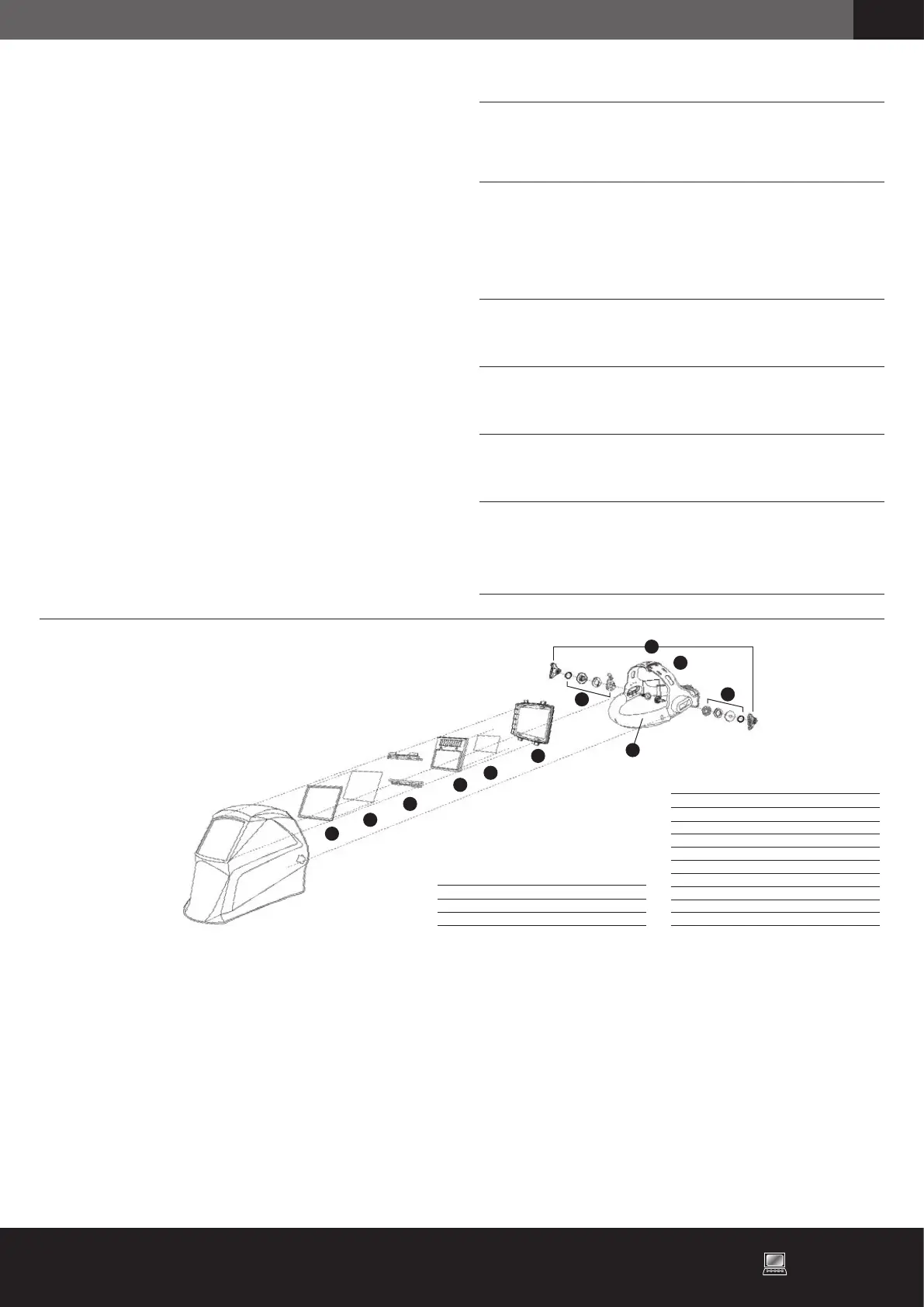

Beschrijving Best.nr
1 - Afdichting W000261985
2 - Afdekplaat buitenkant W000261983
3 - Binnenste afdekplaat W000335163
4 - Hoofdmechanisme W000261986
5 - Instelkit W000261987
6 - Haakjes W000261999
7 - Halterungen W000261990
8 - Steun van de cel W000261989
9 - Comfortkussentje W000261991
Onderdelenlijst van het masker
WELDING LEGEND (CHAMELEON 3V0)
Compleet set van het lasmasker:
- Masker
- Tintmagazijn
- Buitenste afdekplaat en binnenste afdekplaat
- Hoofdmechanisme of hoofdband van het masker
- Zweetband
- Comfortkussentje
- Veerondersteuning van het magazijn
- 2 buitenste afdekplaten
als reserveonderdeel
- 1 binnenste afdekplaten
als reserveonderdeel
- Gebruikershandleiding
Checklist voor het masker WELDING LEGEND (CHAMELEON 3V0)
Controleer zorgvuldig de kwaliteit van uw lasmasker en zorg ervoor dat alle
overeenkomstige onderdelen werden geleverd.
Neem contact op met uw verdeler wanneer sommige onderdelen ontbreken.
Beschrijving Best.nr
WELDING LEGEND (CHAMELEON 3V0)
W403548
10 - Cellen W000377928
www.weldline.eu
NL
Distributed by LINCOLN ELECTRIC IBERIA, S.L.
Carretera Laureo Miró 396-398, 08980, Sant Feliu de Llobregat, Barcelona (Spain) - Phone: Sant Feliu de Llobregat: 93 685 96 00
Manufactured by OTOSWING CO., LTD., 234-12 Kasan-Dong Kuemchun-Ku Seoul Korea
