Afzuigkap / Gebruikshandleiding
59 / NL
10
Montage van de montageplaten

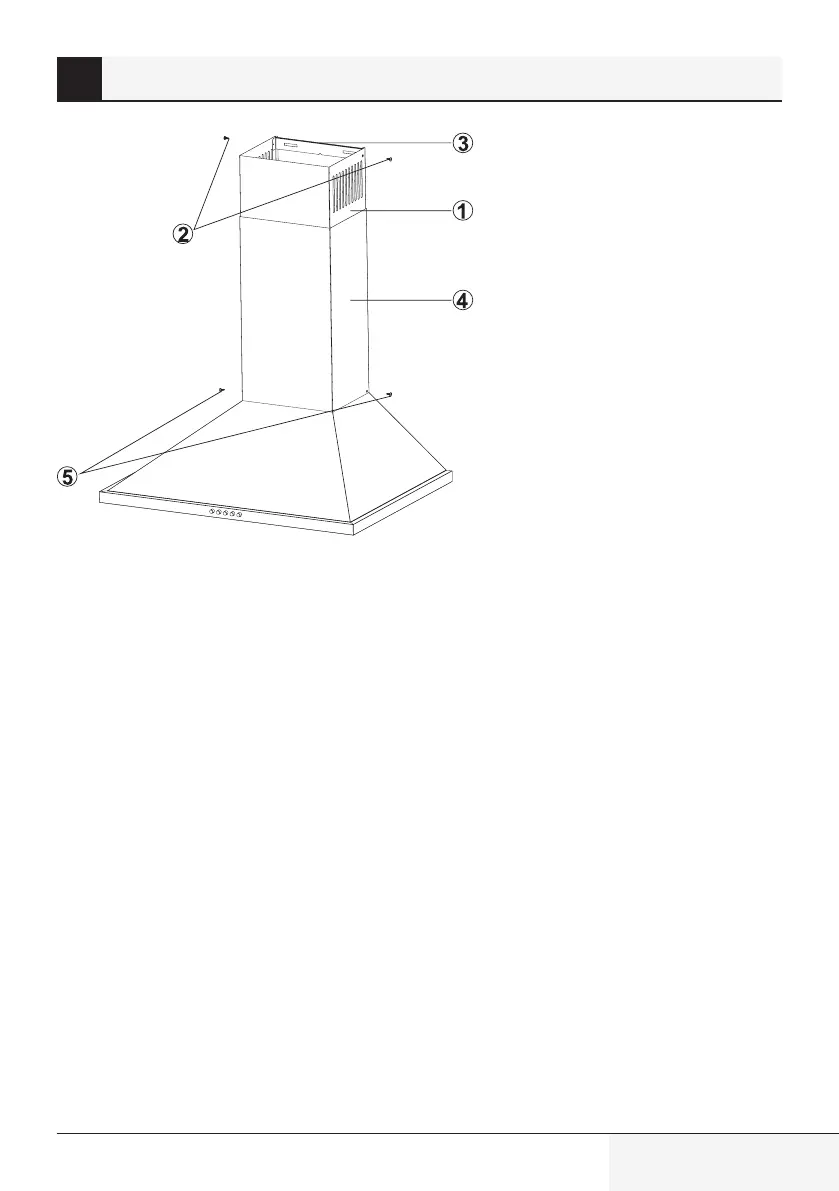

Afbeelding 10: Montage van de montageplaten
1. Intern rookkanaal
2. Bevestigingsschroeven Intern rookkanaal
3. Metalen aansluiting voor het rookkanaal
4. Extern rookkanaal
5. Bevestigingsschroef extern rookkanaal
Montage luchtuitlaatverbinding van het apparaat.
De interne en externe montageplaten worden
aan elkaar bevestigd. “Installatieschema en
onderdelen”. Centreer de metalen verbindingsplaat
(3) of de afzuigkap en houd deze onder de kap of
meet af en markeer de punten C en
D. (Afbeelding 10)
– Boor de gaten C en D met een boor van 6
mm en druk de pluggen van 6 mm in de
boorgaten. Plaats de montageplaat voor
het rookkanaal op het oppervlak waar de
schroeven 3,9 x 22 zullen worden geplaatst.
(Afbeelding 10)
– Trek het interne rookkanaal (1) uit door gebruik
te maken van de schroeven (2) en schroef
deze links en rechts op de montageplaat (3).
(Afbeelding 10)
– Monteer het externe rookkanaal (4) op de
behuizing van de afzuigkap met behulp van
de twee schroeven (5). (Afbeelding 10)
