58 / NL
Afzuigkap / Gebruikshandleiding
9.
Installatie van het product
9.1 Installatieschema en onderdelen
10

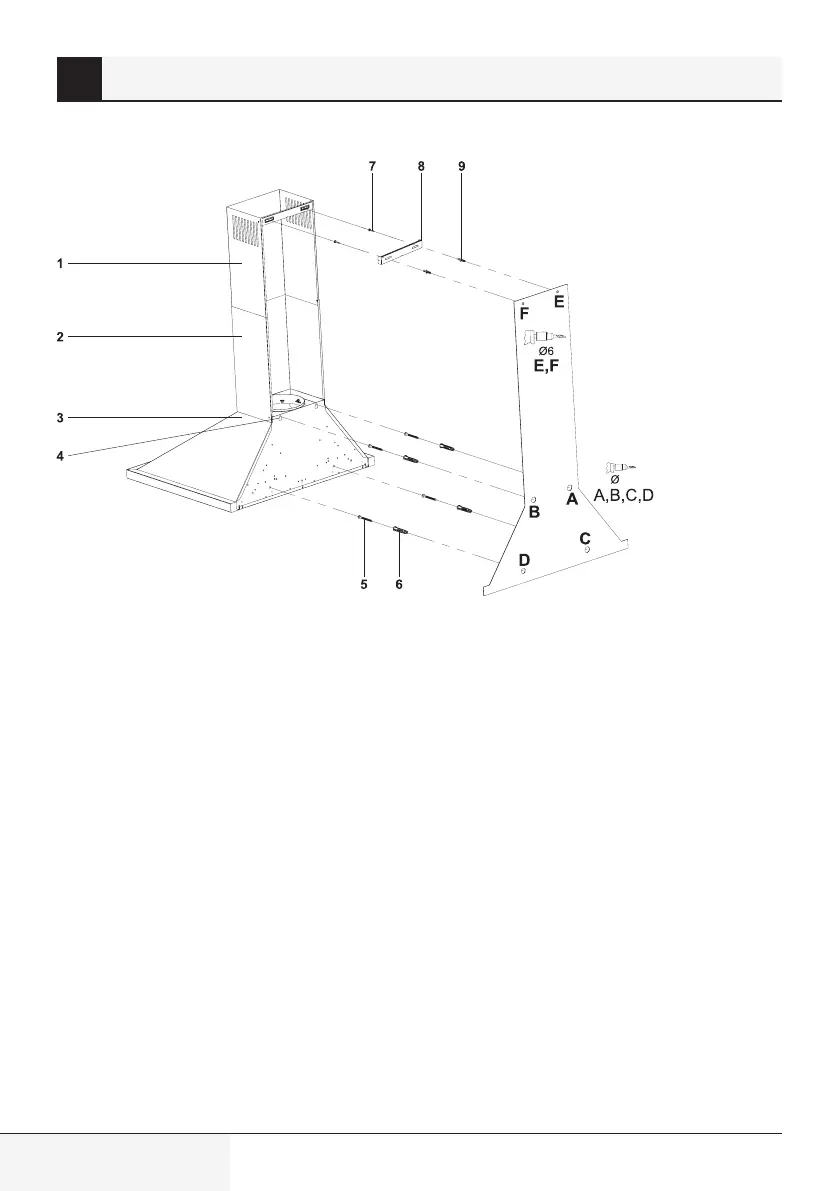

Afbeelding 9: Installatie en onderdelen
1. Intern rookkanaal
2. Extern rookkanaal
3. Behuizing
4. Plaatijzerrek product
5. 2x Muurrekschroef 5,5 x 60
6. 2x Plug in kunststof Ø 10 mm
7. 2x Schroef 3,9 x 22
8. Metalen aansluiting voor het rookkanaal
9. 2x Plug in kunststof Ø 6 mm
Installeer de afzuigkap met behulp van het
installatieschema.
– Controleer de minimale en de maximale
afstand volgens de tekening en de boorgaten
A, B. (Afbeelding 9)
– Druk de pluggen van 10 mm in de boorgaten
A en B en schroef de schroeven naar A+B
vast. Laat een opening van 5 mm tussen de
schroeven en de muur. (Afbeelding 9)
– Hang de afzuigkap aan de wand op de
schroeven bevestigd in de boorgaten A en B.
