38 / FR
Hotte / Manuel d'utilisation
10
Montage de l’empilement de plaques

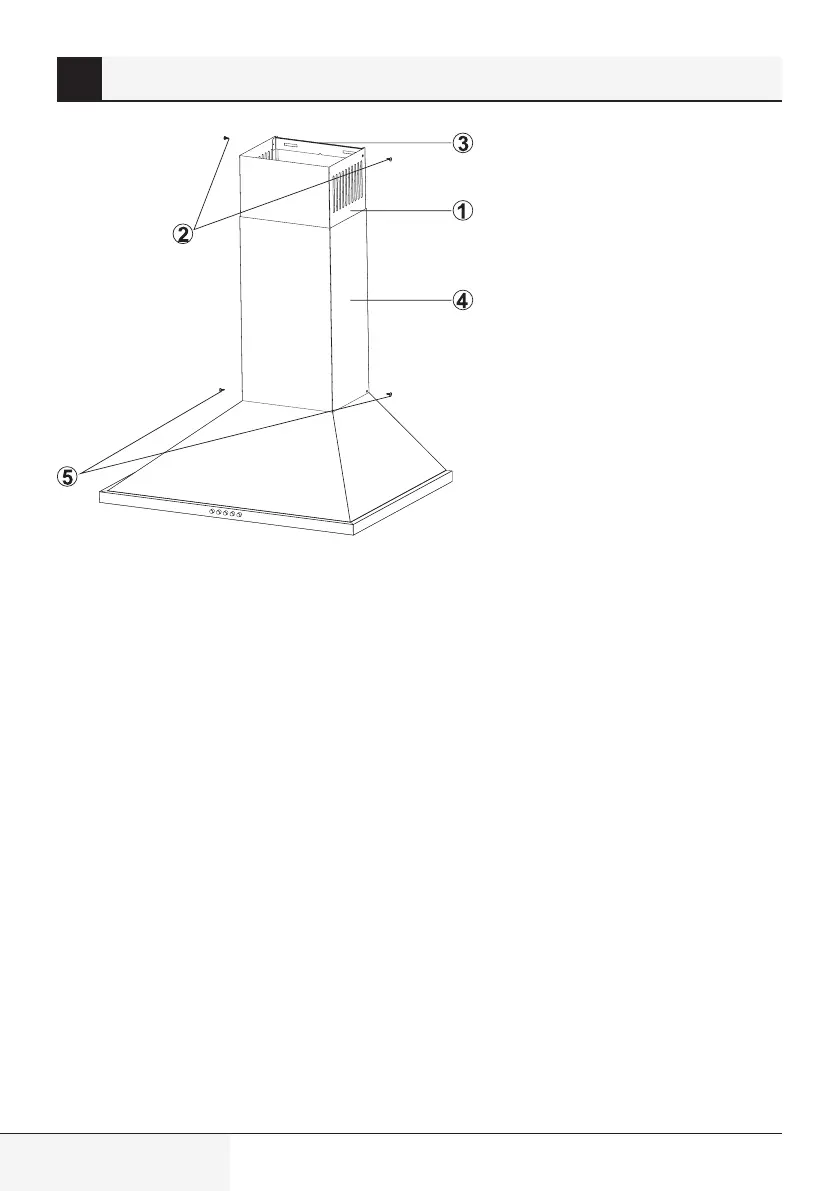

Figure 10 : Montage de l’empilement de plaques
1. Cheminée interne
2. Vis de fixation de la plaque de connexion de la
cheminée
3. Plaque métallique de la connexion de la
cheminée
4. Cheminée externe
5. Vis de connexion de la cheminée externe
Installez le dispositif d’évacuation d’air de
l’appareil. Les empilements de plaques interne et
externe sont insérés l’un dans l’autre. « Schéma
et pièces d’installation ». Placez la plaque de
connexion de la cheminée (3) au centre de la
hotte, maintenez-la sous le couvercle, prenez les
mesures et marquez les points C,
D (Figure 10)
– Percez des trous de 6 mm de diamètre sur les
points marqués C, D et placez-y des broches
de 6 mm de diamètre. Placez la plaque de
connexion de la cheminée sur la surface où
des vis de 3,9 x 22 seront fixées. (Figure 10)
– Retirez la cheminée interne (1) à l’aide des vis
(2) et fixez-la sur la plaque de connexion de la
cheminée à gauche et à droite (3) (Figure 10)
– Fixez la cheminée externe (4) sur le corps de
la hotte à l’aide de 2 vis (5). (Figure 10)
