Hotte / Manuel d'utilisation
37 / FR
9
Installation du produit
9.1 Schéma et pièces d’installation
10

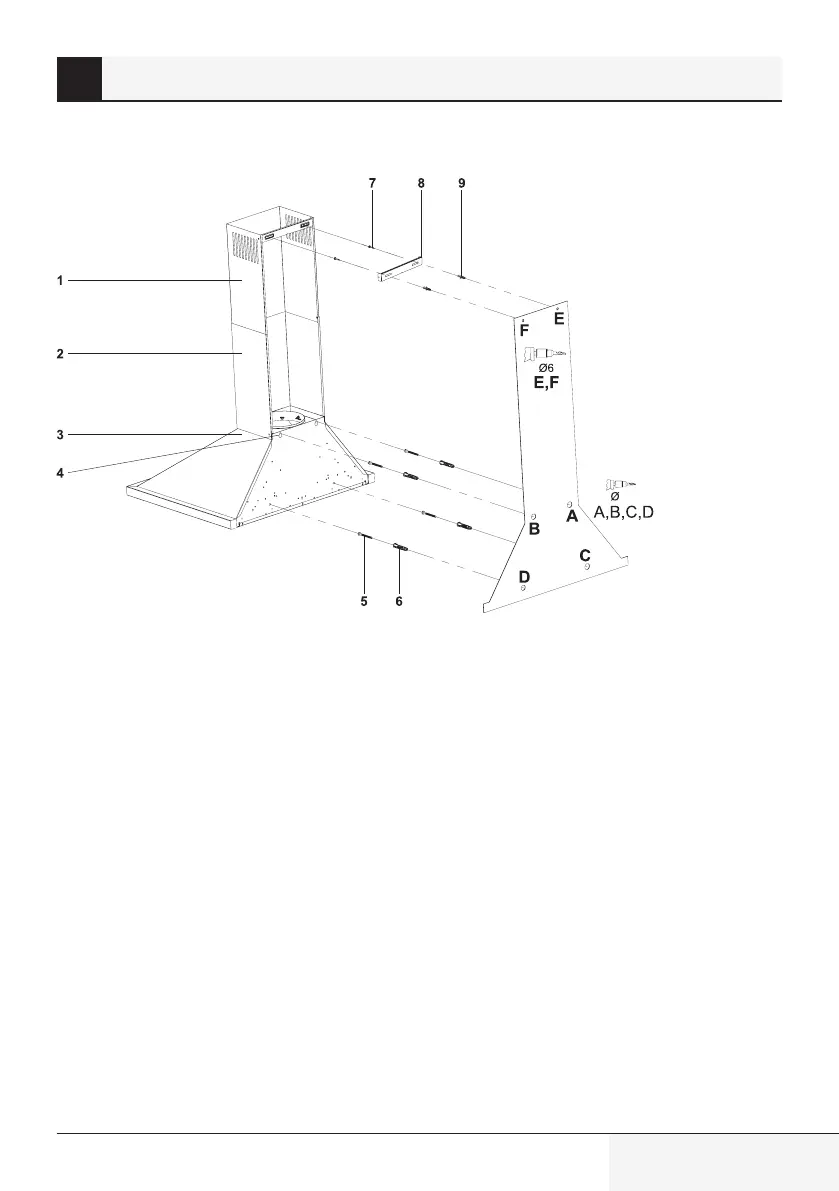

Figure 9 : Installation et pièces
1. Cheminée interne
2. Cheminée externe
3. Corps
4. Grille de cuisson du produit
5. Vis du support mural 2 x 5,5 x 60
6. Broche en plastique de 2 x 10 mm de
diamètre
7. Vis 2x 3,9x22
8. Plaque métallique de la connexion de la
cheminée
9. Broche en plastique de 2 x 6 mm de diamètre
Installez la hotte à l’aide du schéma d’installation.
– Vérifiez la distance minimale et maximale en
fonction du plan de travail et percez des trous
sur les points marqués A, B. (Figure 9)
– Placez les broches de 10 mm de diamètre
sur les trous A et B et fixez-les y à l’aide des
vis en laissant un espace de 5 mm entre la
tête de vis et le mur. (Figure 9)
– Accrochez la hotte au mur conformément aux
points marqués A, B.
