Tubo de Extensión
Tuerca de Ajuste de
Altura
Base
1. Inserte el tubo de diametro mayor en la base con un movimiento
giratorio (Figura 5). Mientras que inserta el tubo en la base, girelo
ejerciendo presion hasta que este tubo quede firmemente asentado
en la base.
2. Para ajustar la altura:
a) Afloje la Tuerca de Ajuste de Altura.
b) Eleve o baje el Tubo de Extensión hasta obtener la altura
deseada.
c) Apriete la Tuerca de Ajuste de Altura.

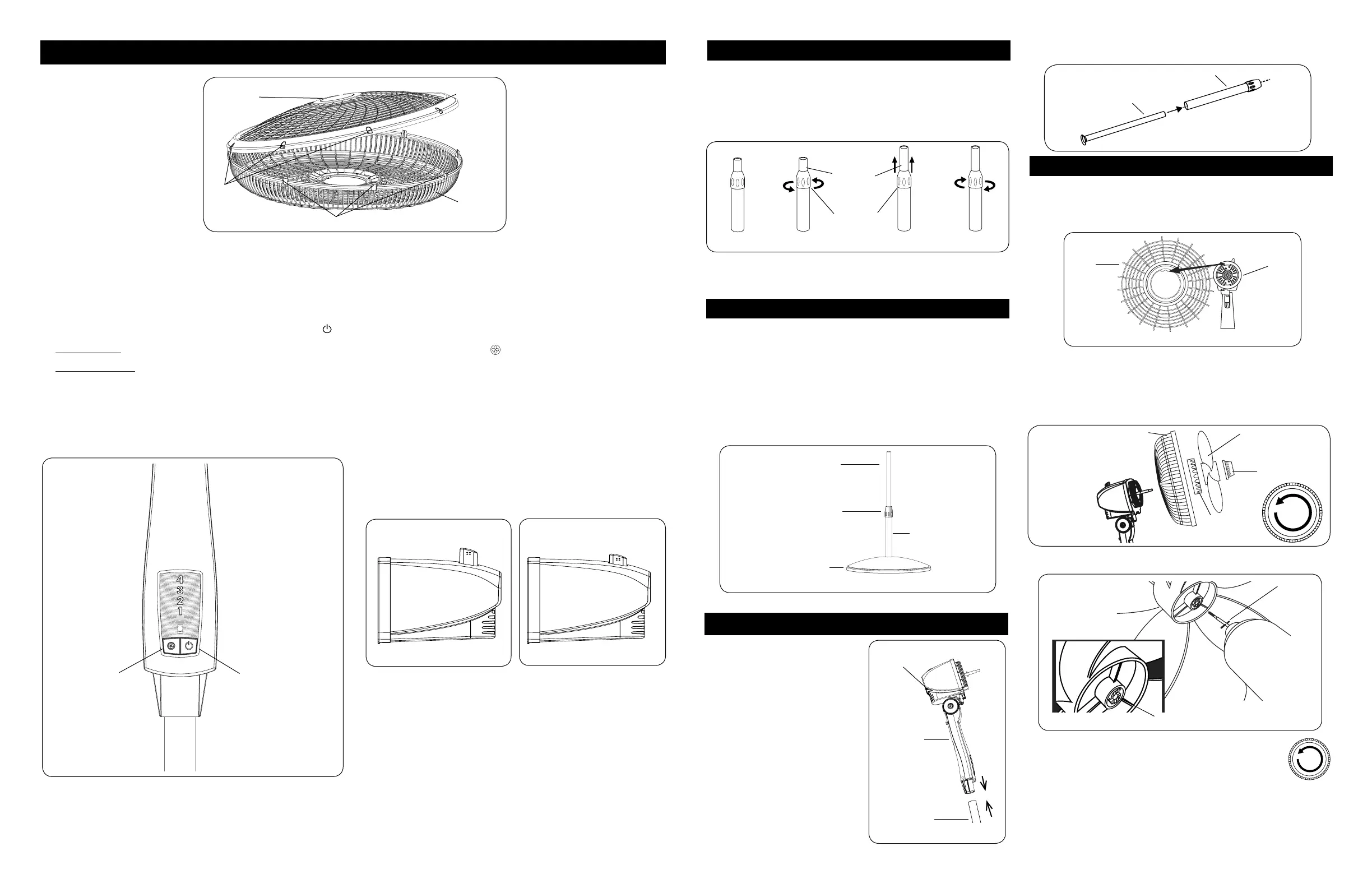

MODEL S18670
OPERATION
This Fan may be operated by the Manual Controls located on front of the unit (as shown in Figure 10) or by the Remote
Control (shown in Figure 13).
1. Plug the cord set into a 120 V~ outlet.
2. Apply power to the Fan by pushing the Power Button ( ).
3. FAN SPEED: You may now adjust the fan speed by pressing the Fan Speed Button ( ).
4. OSCILLATION: Push down oscillation knob on motor housing to make fan head move from side to side.
(Figures
11 and 12)
5. After turning the Fan off, unplug the unit from the electrical outlet.
Rev. A 7/17
4
2084905
Rev. A 7/17
9
2084905
Figure 10
Fan Speed
Button
Power Button
1. Inclinarla Cabeza del Ventilador hacia atrás. Coloque la Rejilla
Trasera en el Conjunto de Cabezal. (Figura 7)
2. Alinear la lengüeta de la Rejilla Trasera con la ranura en la parte
superior de la cubierta delantera del Conjunto de Cabezal.
PASO 4: ENSAMBLE DEL ASPAY REJILLA
PASO 2: ENSAMBLE DEL PIE
COLOQUE LA BASE EN EL PISO
1. Coloque el Conjunto de Cabezal
con el Collar en el Tubo de
Extensión. (Figura 6)
2. Sostenga firmemente el Tubo de
Extensión y empuje el Conjunto
de Cabezal hacia abajo con un
movimiento giratorio hasta que
quede asentado en el Tubo de
Extensión.
PASO 3: CONJUNTO DE LA CABEZA
1. Saque el conjunto de la tubería del cartón como muestra. (Figura 1)
2. Desafloje la Tuerca de Ajuste de Altura, girando en sentido
contrahorario. (Figura 2)
3. Eleve la Extensión De La Tubería. (Figura 3)
4. Apriete la Tuerca de Ajuste de Altura, girando en sentido horario.
(Figura 4)
PASO 1: ARMADO DE LA TUBERÍA
3. Asiente la Parrilla Trasera y sujetela con la Tuerca de Plástico
hacia la Derecha. Deslice la Helice en el Eje del Motor.
(Figura 8) Alinear la Ranura Del Cubo de la tapa con el Pasador
del eje del motor. (Figura 8A)
4. Para asegurar la Helice, enroscarla hasta que quede
apretada en el Cubo de la Tapa haciéndola girar Hacia
la Izuierda.
Down: Oscillate
Up: Stationary
Figure 11
Figure 12
Figura 2
Figura 4Figura 3
Figura 1
Tuerca de
Ajuste de
Altura
Tubería de
Extension
Figura 5
Rejilla
Trasera
Figura 7
Parrilla Trasera
Helice
Tuerca de
Plastico
Figura 8A
Pasador
Ranura
del Cubo
Conjunto de
Cabezal
Collar
Tubo de
Extensión
Figura 6
Tapa de
Ventilador
5. Con el cabezal del ventilador en posición vertical, alinee el
Adorno de la Parrilla Delantera de modo que quede horizon-
tal y con el lado debido hacia arriba. Empiece en la parte
superior de la parrilla y siga hacia abajo, insertando las Trabas
de la Parrilla Trasera en las Ranuras de la Parrilla Delantera.
(Figura 9)
Conjunto de
Cabezal
No tome tubos separados. En caso de tuberías se separados,
insertar un tubo en el tubo B.
A
B
Ampliar
tubo
Ornament
Slots
Snaps
Rear Grill
Front Grill
Figure 9
Figure 8
