PT
7
70

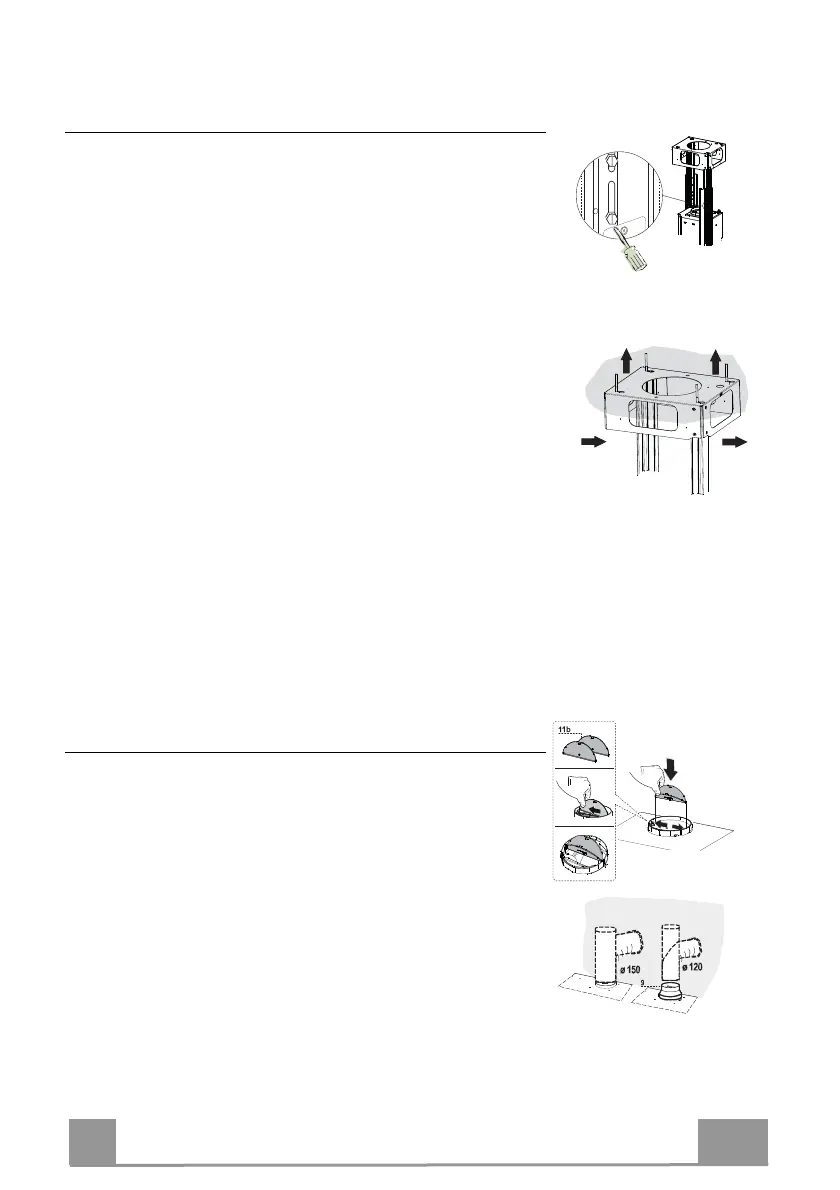

FIJACIÓN DEL ARMAZÓN
• Desaperte os dois parafusos que estão a fixar a chaminé inferior e desen-
fiá-la da armação (por baixo).
• Desaperte os dois parafusos que estão a fixar a chaminé superior e desen-
fiá-la da armação (por cima) .
Se desejar ajustar a altura da armação, proceda do modo seguinte:
• Desaperte os parafusos métricos que estão a unir as duas colunas dispos-
tas de ambos os lados da armação.
• Regule a altura de armação desejada e aperte de novo os parafusos tira-
dos anteriormente.
• Introduza a chaminé superior por cima e deixe-a livre por cima da arma-
ção.
• Levante a armação, enfie os orifícios oblongos nos parafusos e deslize
com ela até ao limite de curso;
• Aperte bem os dois parafusos e aplique os outros dois incluídos nos aces-
sórios fornecidos de série.
Antes de apertar os parafusos definitivamente é possível fazer ajustes,
deslocando a armação, prestando atenção aos parafusos que não podem sair
da sede do orifício oval de regulação.
• A fixação da armação deve ficar segura, quer em relação ao peso do e-
xaustor, quer em relação a esforços provocados por pressões laterais oca-
sionais no aparelho montado. Terminada a fixação,
verifique a estabilidade da base e experimente-a, sobretudo submetendo-
a a esforço de flexão.
• Nos casos em que o tecto não for suficientemente forte no ponto de su-
spensão, o instalador terá de o reforçar colocando placas e contraplacas
fixadas às partes estruturais resistentes.
2
2
1
1
Ligações
SAÍDA DE AR DA VERSÃO ASPIRANTE
Para instalação na Versão Aspirante, ligue o exaustor à tubagem de saída,
utilizando um tubo rígido ou flexível de ø 150 ou 120 mm, cuja escolha é
deixada ao critério do instalador.
• Monte os flapes 11b na saída do corpo do exaustor.
Ligação do tubo de ø 150
• Fixe o tubo com braçadeiras apropriadas. O material necessário não é
fornecido com o aparelho.
Ligação do tubo de ø 120
• Para ligação com um tubo de ø120 mm, monte o flange de redução 9 na
saída do corpo do exaustor.
• Fixe o tubo com braçadeiras apropriadas. O material necessário não é
fornecido com o aparelho.
• Em ambos os casos, desmonte os filtros antiodor de carvão ativado even-
tualmente presentes no exaustor.
