PT
6
69
INSTALAÇÃO
Perfuração do tecto/prateleira e fixação da armação
PERFURAÇÃO DO TECTO/PRATELEIRA

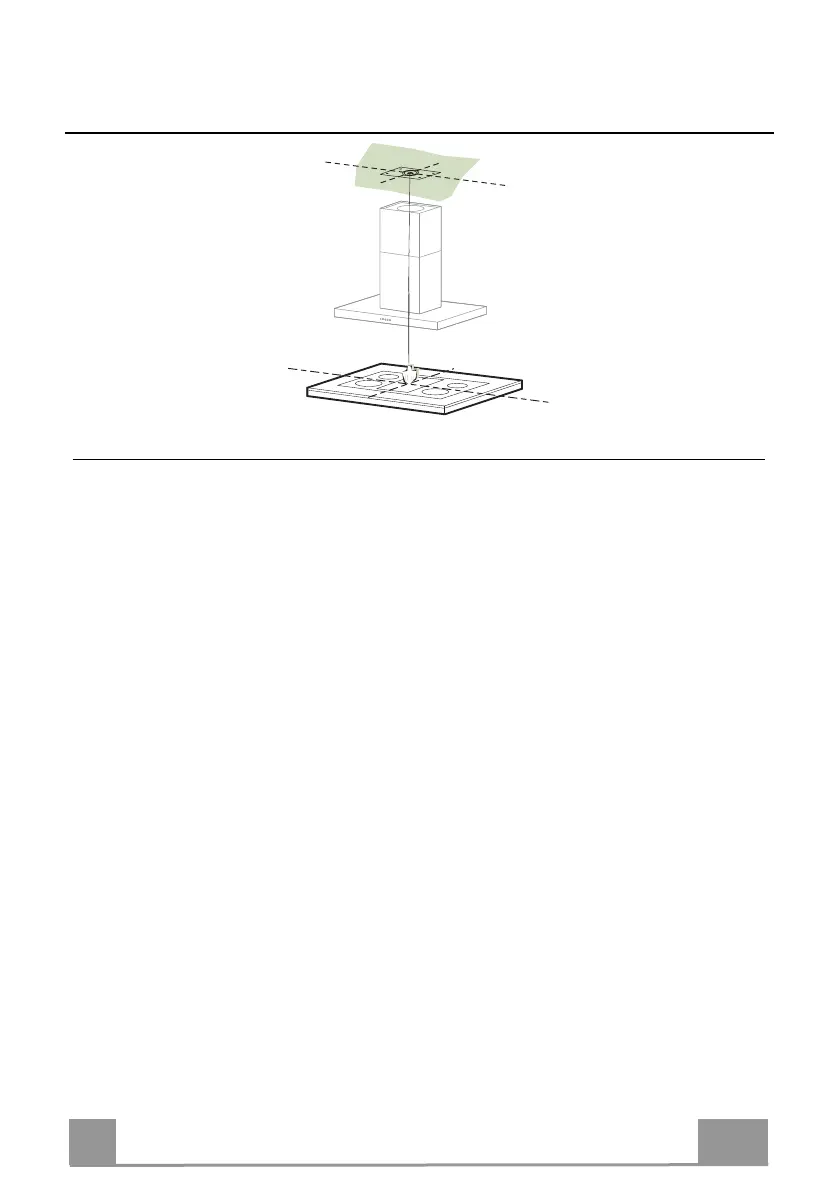

• Com a ajuda de um fio de prumo, marque noTecto/Prateleira de suporte o ponto de projecç-
ão do centro da placa do fogão.
• Apoie o gabarito de perfuração 21, que acompanha o aparelho, no tecto/prateleira de modo a
fazer com que o centro deste coincida com o centro projectado e alinhando os eixos do gaba-
rito com os eixos da placa do fogão.
• Marque os centros dos furos do gabarito.
• Fure os pontos marcados:
• Tecto de betão maciço: de acordo com as buchas para betão utilizadas.
• Tecto de tijolo perfurado, com espessura resistente de 20 mm: ø 10 mm (introduza ime-
diatamente as buchas 11 fornecidas juntamente com o aparelho).
• Tecto de traves de madeira: de acordo com os parafusos para madeira utilizados.
• Prateleira de madeira: ø 7 mm.
• Passagem do fio eléctrico de alimentação: ø 10 mm.
• Saída de ar (versão aspirante): de acordo com o diâmetro da ligação à tubagem de eva-
cuação exterior.
• Enrosque dois parafusos, cruzando-os e deixando-os a 4-5 mm de distância do tecto:
• para betão maciço, buchas para betão (não fornecidas com o aparelho).
• para tijolos ocos com espessura resistente, de cerca de 20 mm, Parafusos 12h, fornecidos
com o aparelho.
• para traves de madeira, 4 parafusos para madeira (não fornecidos com o aparelho).
• para prateleira de madeira, 4 parafusos 12g (M6 x 80) com anilhas 22 e porcas 23 (forne-
cidas com o aparelho).
.
