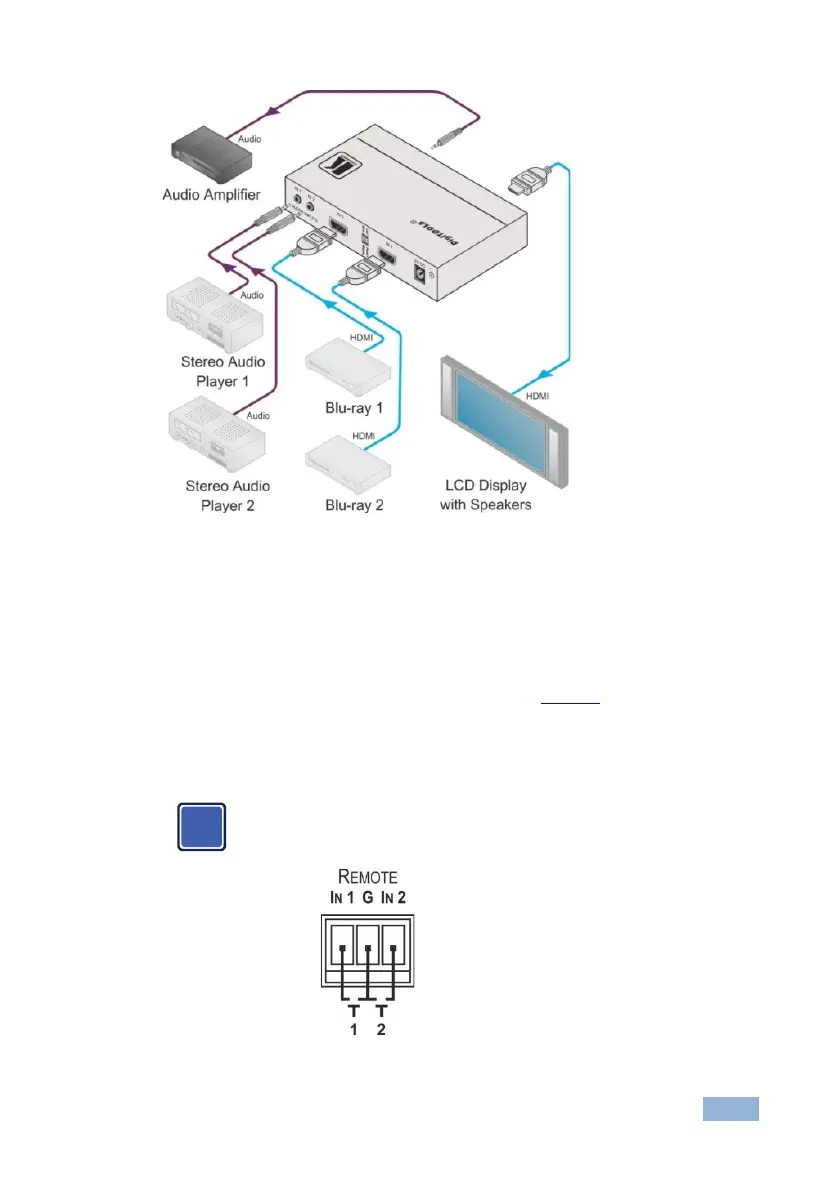

VS-211HA - Connecting the VS-211HA
7
Figure 2: VS-211HA Connections
4.1 Connecting the REMOTE Terminal Block Connector
If DIP 1 is set ON to manual you can switch the active input by using contact
closure switches. To do this, connect the appropriate REMOTE input terminal
block connector pins to a contact closure switch (see Figure 3
).
• To select IN 1: Momentarily connect REMOTE IN1 to PIN G (ground)
• To select IN 2: Momentarily connect REMOTE IN2 to PIN G (ground)
Do not connect both the REMOTE IN1 and the REMOTE IN2
to PIN G simultaneously
Momentarily
connect pin IN1 to
pin G to activate
INPUT 1
Momentarily
connect pin IN2 to
pin G to activate
INPUT 2
Figure 3: REMOTE Terminal Block Connector
