38

45°

45°

D

d

F

L

G

N

I

J

A

B

C

E

H

4

6

2

3

7

1

5

9

8

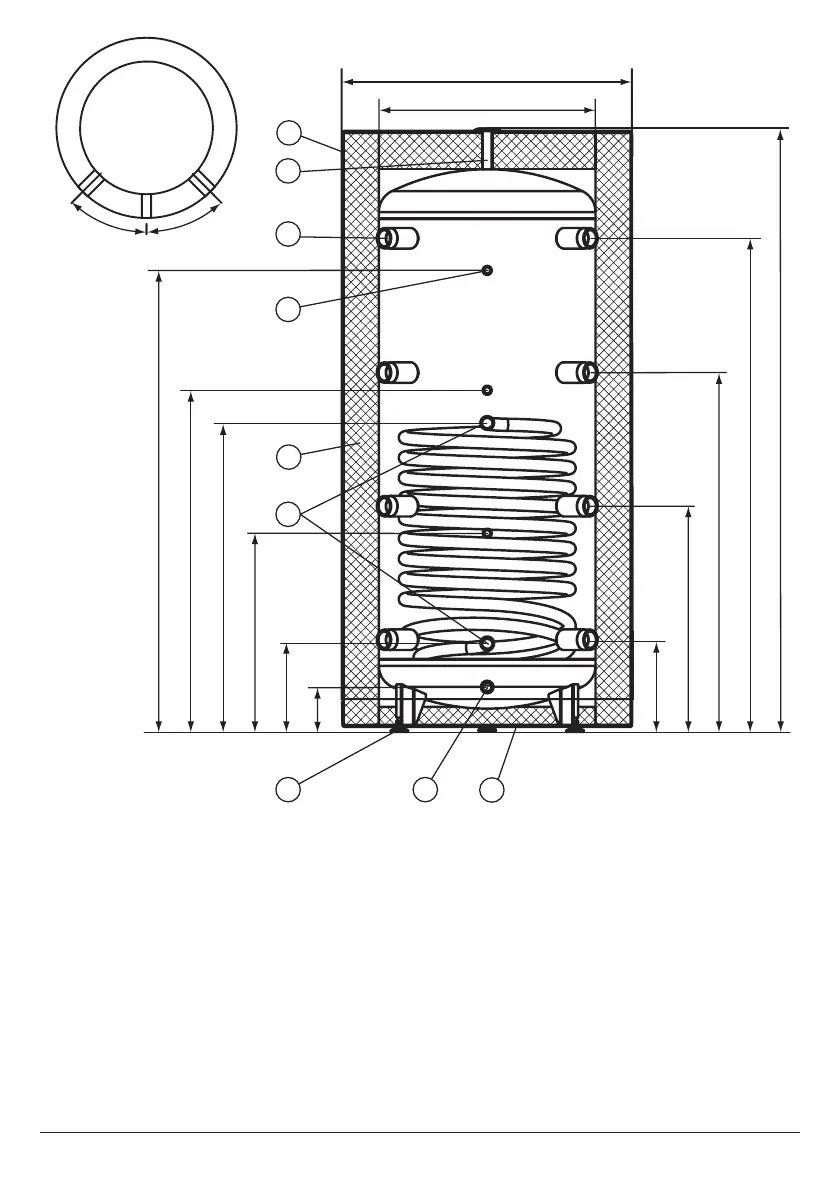

Construcción del tanque de almacenamiento intermedio con serpentín SVW (400l; 500l;

800l; 1000l)

[1] - Tapa superior

[2] - Conexión del purgador de aire (1/2”)

[3] - Conexión de entrada/salida (6/4”)

[4] - Conexión para el sensor de temperatura (1/2”)

[5] - Aislamiento térmico

[6] - Pies de soporte

[7] - Conexión de drenaje (1/2”)

[8] - Conexión de entrada/salida del serpentín 1”

[9] - Tapa inferior
