Fije la placa de montaje a la pared
1. Coloque la placa de montaje en la pared.
2. Asegure la placa de montaje a la pared en ambos orificios de
extremo perforados en las vigas de pared y/o en la
mampostería con pernos de cabeza redonda de 3/16-24 x 3"
y tuercas de palanca o con tirafondos de 1/4 x 2".
Consulte las ilustraciones de “Posibles configuraciones de las
vigas de pared” en la sección “Ubique las vigas de pared”, y
las siguientes secciones: “Sin vigas de pared en los orificios
de extremo (Figuras 1 y 2 en la sección Ubique las vigas de
pared)” o “Viga de pared en un orificio de extremo (Figura 3
en la sección Ubique las vigas de pared)”.
3. Inserte los tirafondos en ambos orificios de extremo.
4. Controle la alineación de la placa de montaje y asegúrese de
que esté nivelada.
5. Fije los dos tornillos del orificio del extremo.
Instalación sin vigas de pared en los orificios de
extremo
(Figuras 1 y 2 en la sección Ubique las vigas de
pared)
NOTA: La placa de montaje se debe asegurar a la pared en al
menos una viga de pared y también en ambos extremos.
1. Con las lengüetas de soporte de la placa de montaje mirando
hacia adelante, inserte pernos de cabeza redonda de
3/16-24 x 3" a través de ambos orificios de extremo de la
placa de montaje.
2. Coloque tuercas de palanca en los pernos de la parte
posterior de la placa de montaje. Deje suficiente espacio para
que la tuerca de ajuste con resorte puedan atravesar la pared
y abrirse.

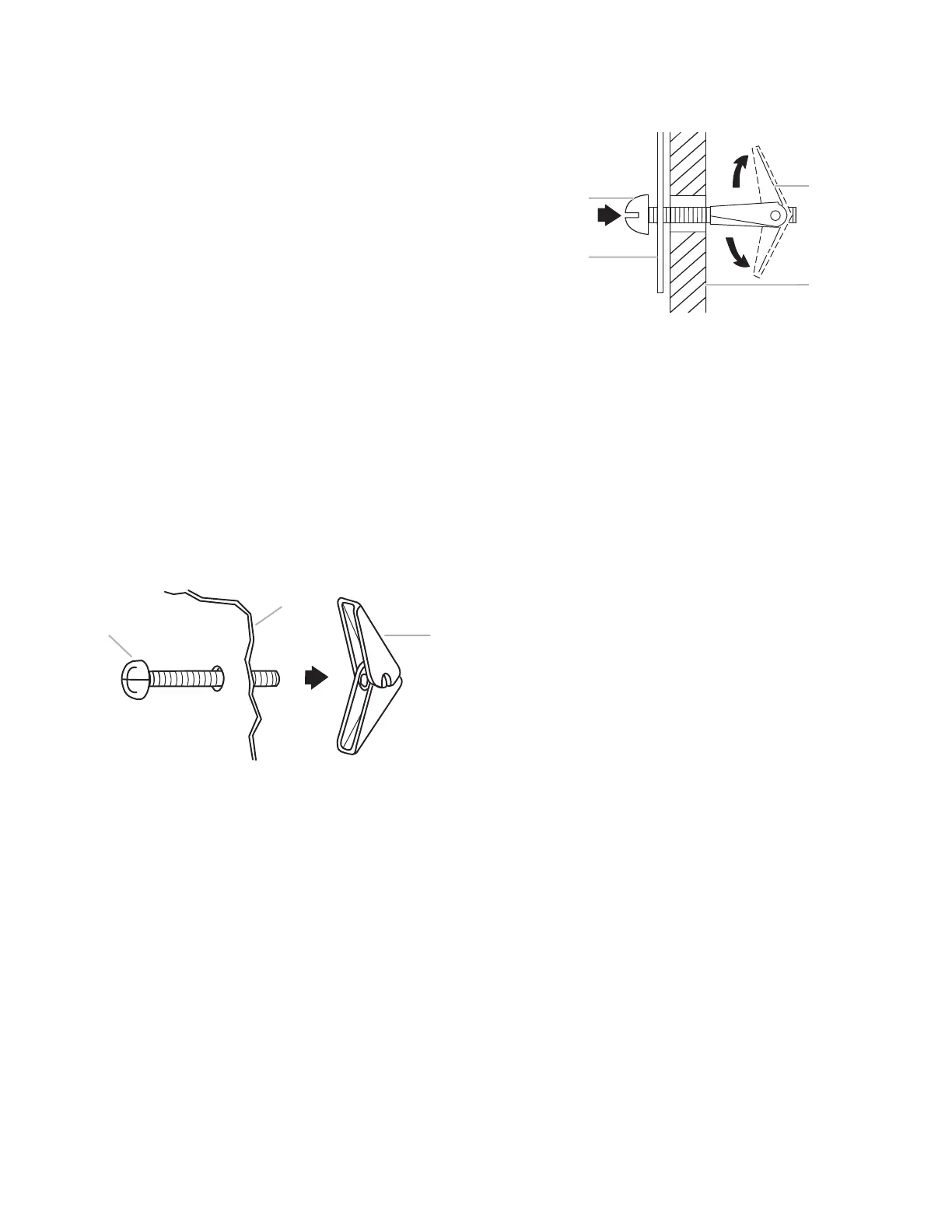

A
B
C
A. Perno de cabeza redonda de 3/16-24 x 3"
B. Placa de montaje
C. Tuerca de ajuste con resorte
3. Coloque la placa de montaje en la pared.
4. Empuje los 2 pernos con las tuercas de ajuste con resorte a
través de la mampostería y apriete manualmente los pernos
para asegurarse que las tuercas se hayan abierto contra la
mampostería.
A
B
C
D
A. Perno de cabeza redonda de 3/16-24 x 3"
B. Placa de montaje
C. Tuerca de ajuste con resorte
D. Mampostería
5. Inserte los tirafondos en los orificios taladrados en las vigas
de pared en el paso 2 de “Instalación sin vigas de pared en
los orificios de extremo” en la sección “Taladre orificios en la
pared posterior”.
6. Controle la alineación de la placa de montaje y asegúrese de
que esté nivelada.
7. Apriete bien todos los tirafondos y pernos.
Viga de pared en un orificio de extremo (Figura 3
en la sección Ubique las vigas de pared)
1. Con las lengüetas de soporte de la placa de montaje mirando
hacia adelante, inserte un perno de cabeza redonda de 3/16-
24 x 3" a través del orificio de extremo que encaje en el
orificio de 5/8" (16 mm) taladrado en el paso 3 de “Instalación
para una viga de pared en un orificio de extremo” en la
sección “Taladre orificios en la pared posterior”.
2. Coloque una tuerca de palanca en el perno de la parte
posterior de la placa de montaje. Deje suficiente espacio para
que la tuerca de ajuste con resorte puedan atravesar la pared
y abrirse.
3. Coloque la placa de montaje en la pared.
4. Empuje el perno con la tuerca de ajuste con resorte a través
de la mampostería y apriete manualmente el perno para
asegurarse de que se haya abierto contra la mampostería.
5. Inserte un tirafondo en el orificio de extremo restante.
6. Si se hace la instalación en una segunda viga de pared,
inserte un tirafondo en el otro orificio taladrado en el paso 2
de “Instalación para una viga de pared en un orificio de
extremo” en la sección “Taladre orificios en la pared
posterior”. Controle la alineación de la placa de montaje y
asegúrese de que esté nivelada.
7. Ajuste con firmeza los tirafondos y el perno.
Vigas de pared en ambos orificios de extremo
(Figura 4)
1. Coloque la placa de montaje en la pared.
2. Inserte los tirafondos en ambos orificios de extremo.
3. Controle la alineación de la placa de montaje y asegúrese de
que esté nivelada.
4. Apriete firmemente los tirafondos.
