30
Marcar y perforar la pared trasera
El horno microondas deberá instalarse como mínimo sobre una
viga de pared, preferentemente dos, usando como mínimo un
tirafondo, preferentemente dos. Consulte la sección “Encontrar
las vigas de pared” para ver dónde se encuentran.
Alinee los marcadores centrales de la plantilla de cartón o de la
plantilla para pared con la línea central de la pared, asegurándose
de que esté nivelada y de que la parte superior de la plantilla de
cartón o de la plantilla para pared esté apoyada contra el borde
posterior del gabinete superior. (Consulte la NOTA siguiente
antes de realizar las marcas.)
1. Fije la plantilla de cartón o la plantilla para pared a la pared,
alinee los marcadores centrales de la plantilla de cartón o de
la plantilla para pared con la línea central de la pared,
asegurándose de que esté nivelada y de que la parte superior
de la plantilla de cartón o de la plantilla para pared esté
apoyada contra el borde posterior del gabinete superior.
(Consulte la NOTA siguiente antes de realizar las marcas.)
NOTA: Si el borde frontal del gabinete superior está más bajo
que el borde posterior, baje la plantilla de cartón o la plantilla
para pared para que la parte superior quede nivelada con el
borde frontal del gabinete.

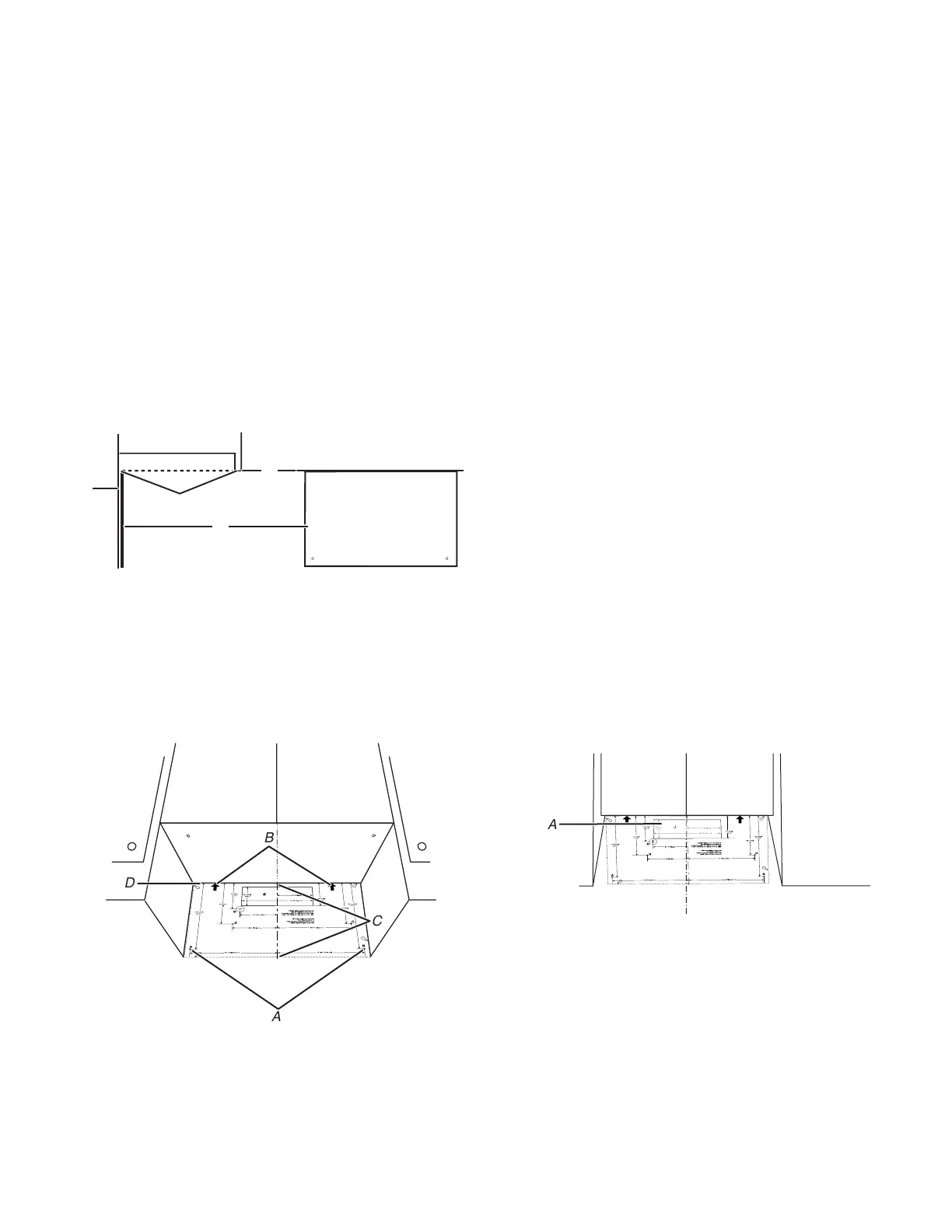

A
C
D
B
A. Pared posterior
B. Plantilla de cartón o plantilla para pared
C. La parte superior de la plantilla de cartón o la plantilla
para pared deberá alinearse con el borde frontal del
gabinete.
D. Borde frontal del gabinete superior
2. Taladre los orificios en A (marcas A y B en la plantilla de
cartón o la plantilla para pared); si las vigas de la pared no se
encuentran en los orificios A y B, no taladre los orificios A y B,
y siga las instrucciones siguientes.
A
B
C
D
A. Orficios A y B
B. Flechas al gabinete superior
C. Marcas centrales en plantilla de cartón o plantilla
para pared
D. Borde trasero del gabinete superior
3. Además de instalar la placa de montaje en al menos una viga
de pared, se le debe sujetar a la pared en ambos orificios de
extremo. Si los orificios de extremo no están sobre vigas de
pared, use dos pernos de cabeza redonda de 3/16-24 x 3"
con tuercas de palanca; si 1 orificio de extremo está sobre
una viga de pared, use un tirafondo y un perno de cabeza
redonda de 3/16-24 x 3" con una tuerca de palanca; o si
ambos orificios de extremo se encuentran sobre vigas de
pared, use dos tirafondos. A continuación se incluyen tres
configuraciones de instalación.
Instalación sin vigas de pared en los orificios de extremo
(Figuras 1 y 2 en la sección Ubique las vigas de pared)
1. Taladre orificios de 5/8" (1,6 cm) a través de la pared en
los dos orificios de extremo que se marcaron en el paso 3
de “Marque la pared posterior”.
2. Taladre orificios de 3/16" (5 mm) en las vigas de pared en
los orificios que se marcaron en el paso 6 de “Marque la
pared posterior”. Consulte las figuras 1 y 2 en “Posibles
configuraciones de las vigas de pared” de la sección
“Ubique las vigas de pared”.
Instalación para viga de pared en un orificio de extremo
(Figura 3 en la sección Ubique las vigas de pared)
1. Taladre un orificio de 3/16" (5 mm) a través de la viga de
pared en el orificio de extremo que se marcó en el paso 3
de la sección “Marque la pared posterior”.
2. Si instala una segunda viga de pared, taladre un orificio
de 3/16" (5 mm) a través de la viga de pared en el otro
orificio marcado en el paso 6 de “Marque la pared
posterior”. Consulte la figura 3 en “Posibles
configuraciones de las vigas de pared” de la sección
“Ubique las vigas de pared”.
3. Taladre un orificio de 5/8" (1,6 cm) a través de la pared en
el otro extremo.
Instalación para vigas de pared en ambos orificios de
extremo (Figura 4 en la sección Ubique las vigas de
pared)
1. Taladre orificios de 3/16" (5 mm) través de las vigas de
pared en los orificios de extremo marcados en el paso 3
de la sección “Marque la pared posterior”.
4. Corte el área de corte de ventilación de la pared rectangular
con una sierra caladora. Omita este paso si se trata de una
instalación de ventilación de recirculación o ventilación a
través del techo.
A
A. Área de recorte de la ventilación a través de la pared
