Accessories
Maintenance: please avoid any aggressive
solvents. Please protect the transmitter
and its probes from any cleaning product
containing formalin, that may be used for
cleaning rooms or ducts.
Precautions for use: please always use the device
in accordance with its intended use and within
parameters described in the technical features in order
not to compromise the protection ensured by the
device.
Please refer to the data sheet to get more information about
available accessories.
Français
Guide rapide
Transmitters conguration
Mounting
Class 310 transmitters allows you to set all the parameters managed by the device: units, measuring ranges, alarms,
outputs, channels… via the different methods shown below:
• Via keyboard: a code-locking system for keypad guarantees the security of the installation. See conguration manual.
• Via software (option): simple and user-friendly. See LCC-S software manual.

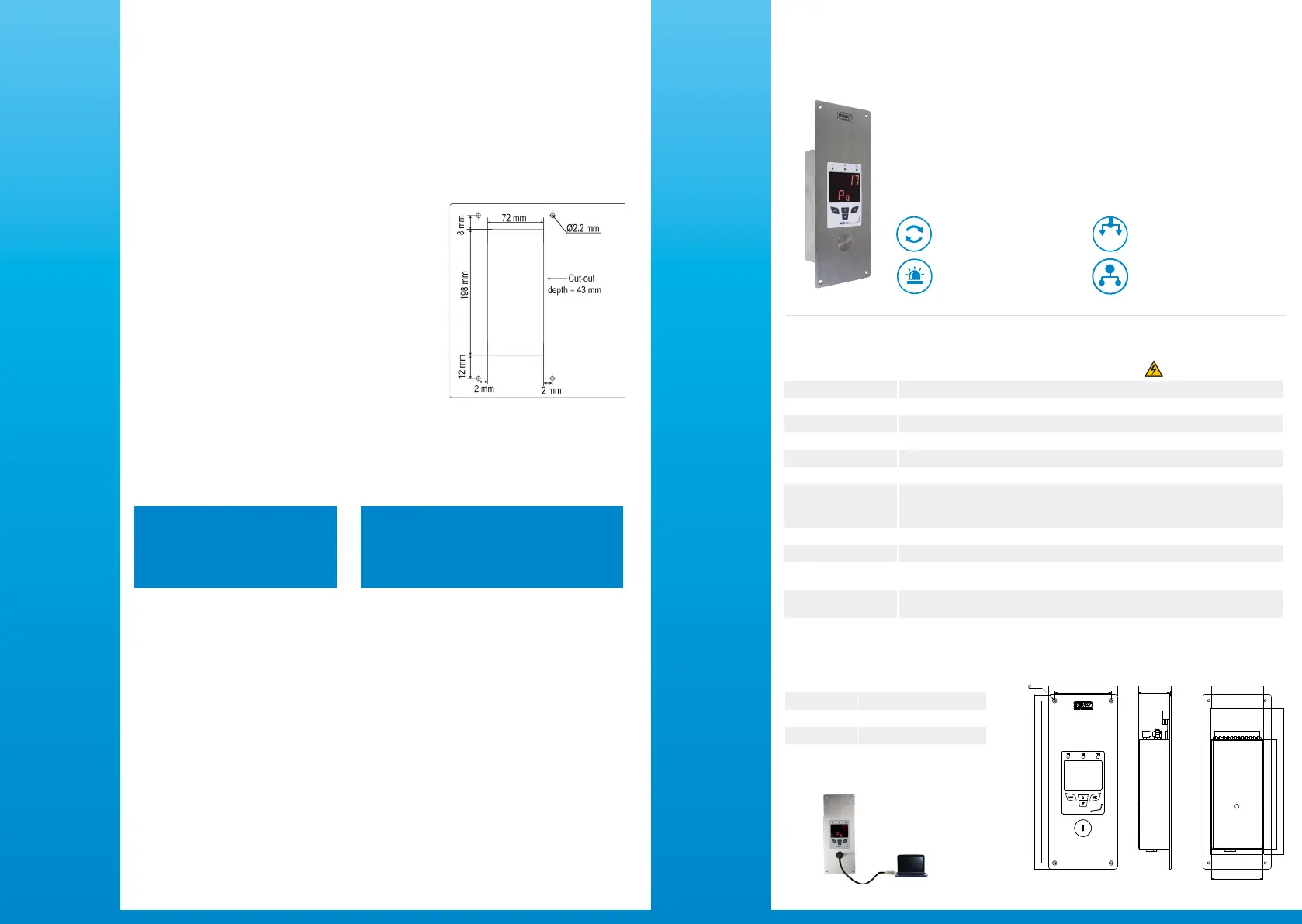

To install a transmitter on a wall, make a cutting in the wall of size
198 x 72 mm.
Then drill 4 holes around the cutting as shown beside.
Insert the transmitter into the wall and x it with the 4 screws
supplied.
Afcheur multi-voies encastrable
Caractéristiques générales
Caractéristiques du boîtier
ATE 310
3 entrées analogiques
0-5/10 V ou 0/4-20 mA
Afchage alterné de 1 à 3
paramètres
Entrée numérique RS485
ModBus RTU
3 alarmes sonores et
visuelles
0-5 / 10 V
4-20 mA
Dimensions
234 mm
92 mm
44 mm
42.5 mm
70 mm
196 mm
3.2 mm
218 mm
76 mm
69 mm
147.3 mm
Innovations
Connexion à un ordinateur en face avant
Connexion Mini-DIN Connexion USB
Alimentation
24 Vac / Vdc ±10%
Attention, risque de chocs électriques
Entrées 3 x 0/4-20 mA ou 3 x 0-5/10 V ; Tension de mode commun < 30 Vac ; Impédance d’entrée : 100 Ω
Isolation galvanique Entre entrée et alimentation
Consommation 4.32 VA
Directives européennes 2014/30/UE CEM ; 2014/35/UE Basse Tension; 2011/65/UE RoHS II ; 2012/19/UE DEEE
Raccordement électrique Bornier à vis pour câbles de 0.05 à 1.5 mm
2
ou de 30 à 16 AWG. Réalisé suivant les règles de l’art
Communication RS485 Numérique : protocole Modbus RTU, vitesse de communication congurable de 2400 à 115 200 Bauds
Communication Ethernet
(option)
Module de communication Ethernet permettant la transmission, la supervision et la maintenance des capteurs au
travers d’un réseau Ethernet en 10 BASE-T et 100 BASE-TX LAN/WAN supportant le protocole TCP/IP.
Consommation supplémentaire : 0.68 VA
Alarme visuelle Clignotement de la valeur
Alarme sonore Buzzer (70 dB à 10 cm)
Environnement et type de
uide
Air et gaz neutre
Conditions d’utilisation
(°C/%HR/m)
De 0 à +50 °C. En condition de non condensation.
De 0 à 2000 m.
Face avant Inox 316 L brossé
Boîtier arrière Encastré inox 304 L
Protection IP65 en face avant
Poids 585 g
