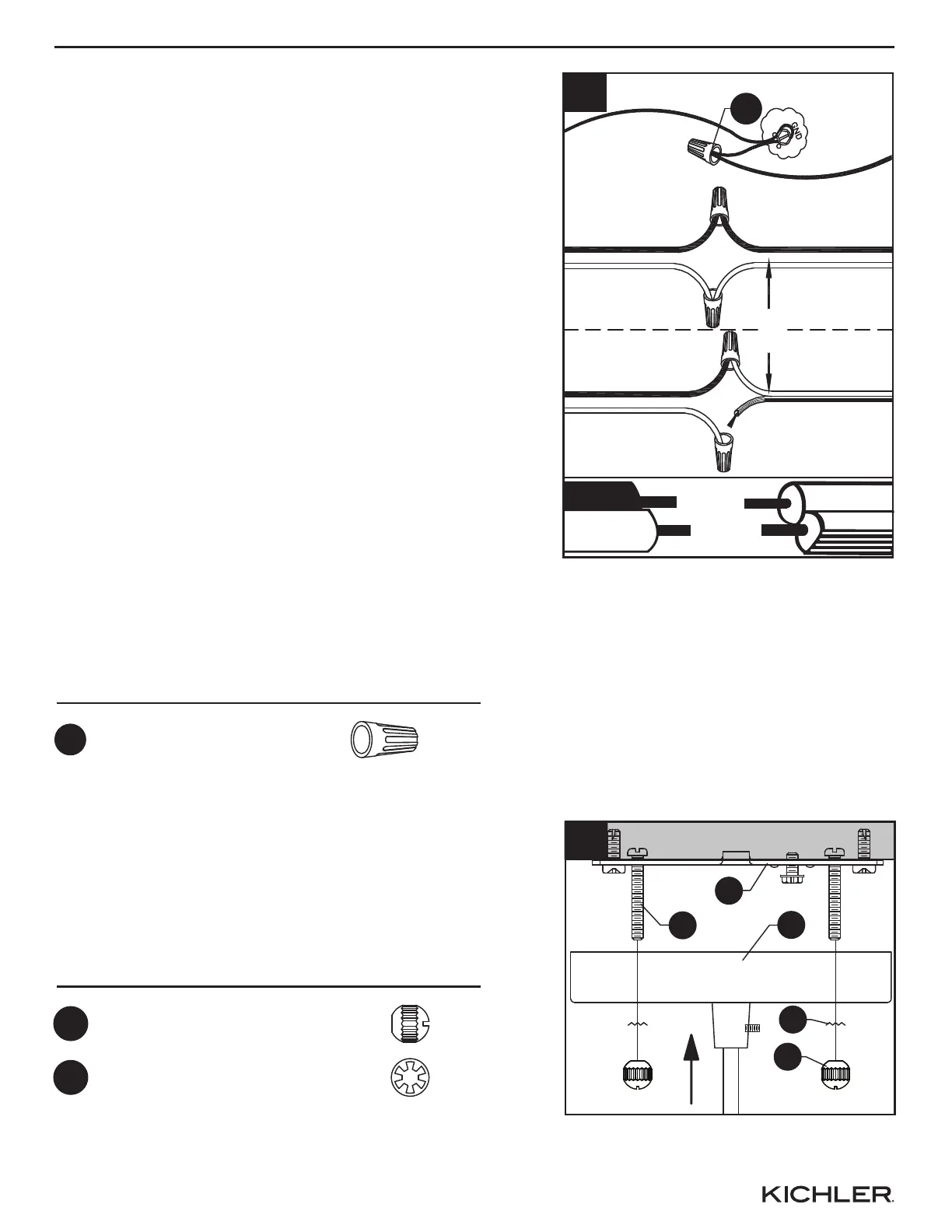

INSTRUCCIONES DE ENSAMBLAJE
23
4.
Pase la cubierta (A) sobre los tornillos largos
para metales (DD) que sobresalen del soporte
de montaje (B) y asegúrela en su lugar con las
arandelas de seguridads (EE) e perillas
roscadas (CC).
Aditamentos utilizados
x 3
Conectores
de cables
AA
3. Guía de conexión de conductores:
Cable a tierra:
• Para la instalación en los Estados Unidos:
Enrolle el conductor a tierra de la caja
eléctrica alrededor del tornillo a tierra en la
abrazadera de montaje (B), a no menos de
5,08 cm del extremo del conductor. Apriete el
tornillo a tierra. Si la lámpara viene con un
cable a tierra, conéctelo al conductor a tierra
de la caja eléctrica con un conector de
cables (AA).
• Para la instalación en Canadá: Si la
lámpara viene con un conductor tierra,
enrolle el conductor tierra alrededor del
tornillo de puesta a tierra en la abrazadera
de montaje (B). Apriete el tornillo de puesta a
tierra.
Cables de alimentación:
• Conecte el conductor de alimentación Neutro
(Blanco) de la caja eléctrica al cable Neutro
de la lámpara (Blanco o conductor paralelo
en forma de "D" y acanalado).
• Conecte el conductor de alimentación Vivo
(Negro) de la caja eléctrica al cable Vivo de
la lámpara (Negro o conductor paralelo
redondo y liso).
3
CONDUCTOR DE
ALIMENTACIÓN
A TIERRA DE COBRE
DESNUDO O VERDE
CONDUCTOR DE DE PUESTA A TIERRA DE LA
LÁMPARA DE
COBRE
DESNUDO
O VERDE
CONDUCTOR NEGRO
DE LA LÁMPARA
CONDUCTOR
BLANCO
DE LA LÁMPARA
CONDUCTOR NEGRO
DE ALIMENTACIÓN
CONDUCTOR
BLANCO DE
ALIMENTACIÓN
CONDUCTOR PARALELO
DE LA LÁMPARA
(REDONDO Y LISO)
CONDUCTOR PARALELO
DE LA LÁMPARA
(EN FORMA DE "D"
Y ACANALADO
)
CONDUCTOR
BLANCO
DE ALIMENTACIÓN
O
CONDUCTOR
BLANCO
DE ALIMENTACIÓN
AA
x 2
CC
x 2
EE
Aditamentos utilizados
Perilla roscada
Arandela de seguridad
A
B
DD
4
CC
EE
