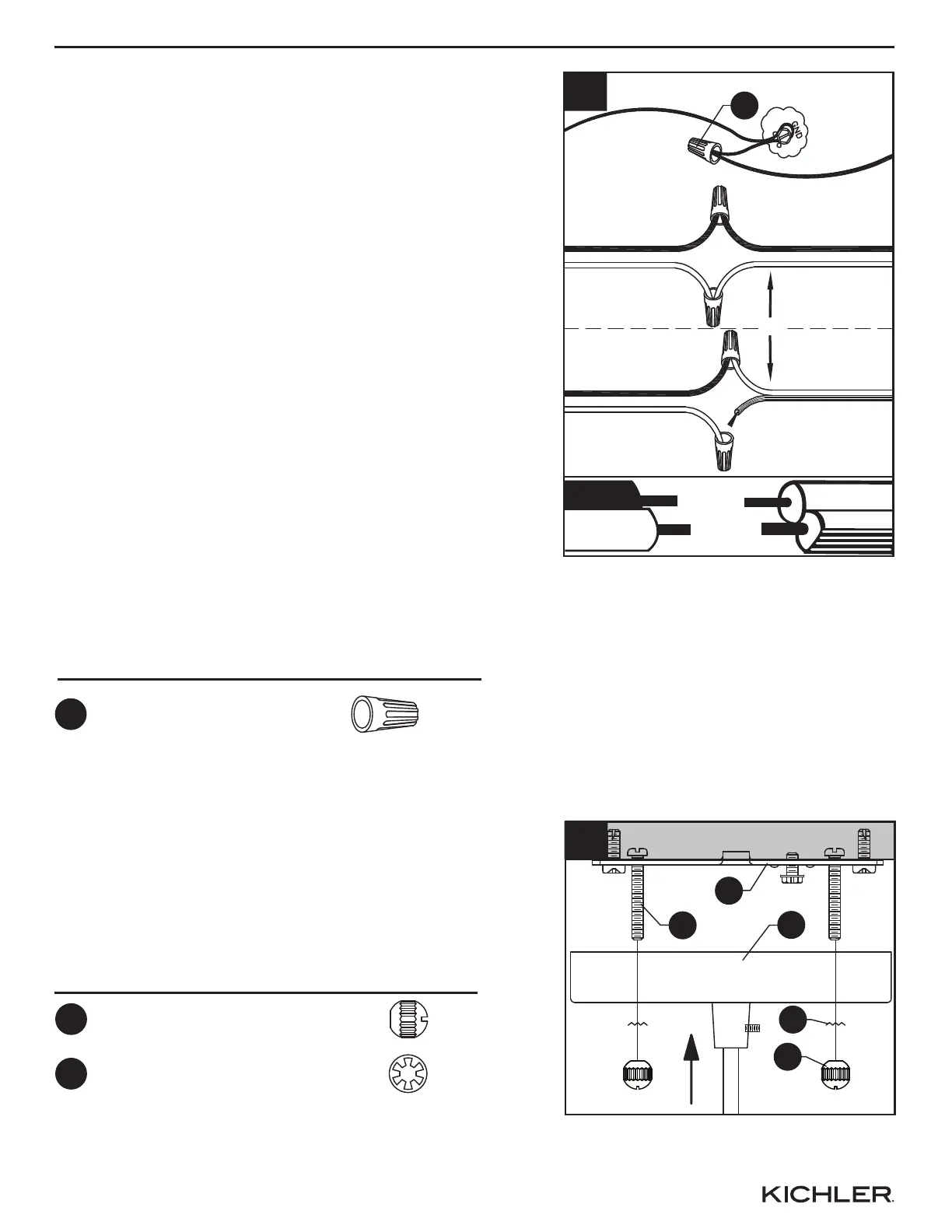

INSTRUCTIONS POUR L'ASSEMBLAGE
14
Quincaillerie Utilisée
x 3
AA
3. Guide de raccordement électrique:
Fil de mise à la terre :
• Pour une installation aux États-Unis :
enroulez le fil de mise à la terre provenant de
la boîte de sortie autour de la vis de mise à
la terre située sur le support de fixation (B), à
au moins 5,08 cm de l’extrémité du fil. Serrez
la vis de mise à la terre. Si le luminaire est
muni d’un fil de mise à la terre, raccordez-le
au fil de mise à la terre de la boîte de sortie à
l’aide d’un capuchon de connexion (AA).
• Pour une installation au Canada : si le
luminaire est muni d’un fil de mise à la terre,
enroulez-le autour de la vis de mise à la terre
située sur le support de fixation (B). Serrez la
vis de mise à la terre.
Fils d’alimentation :
• Raccordez le fil d’alimentation neutre (blanc)
de la boîte de sortie au fil neutre du luminaire
(fil blanc ou cordon parallèle nervuré en
forme de « D »).
• Raccordez le fil d’alimentation noir chargé de
la boîte de sortie au fil chargé du luminaire
(fil noir ou cordon parallèle rond et lisse).
Capuchon
de connexion
AA
3
FIL DE MISE À
LA TERRE VERT
OU EN CUIVRE
DÉNUDÉ
FIL DE MISE À LA TERRE DU
LUMINAIRE
VERT OU
EN CUIVRE
DÉNUDÉ
FIL NOIR
DU LUMINAIRE
OU
FIL BLANC
DU LUMINAIRE
FIL D’ALIMENTATION
NOIR
FIL NOIR
D'ALIMENTATION
CORDON PARALLÈLE
DU LUMINAIRE
(ROND ET LISSE)
CORDON PARALLÈLE DU
LUMINAIRE
(NERVURÉ ET EN
FORME DE « D »)
FIL
D’ALIMENTATION
BLANC
FIL
D’ALIMENTATION
BLANC
AA
x 2
CC
Boutons
filetés
Quincaillerie utilisée
4. Glissez le couvercle (A) sur les vis à métaux
longues (DD) qui sortent du support de fixation
(B) et fixez-le à l’aide des rondelles de blocages
(EE) et boutons filetés (CC).
x 2
EE Rondelle
A
B
DD
4
CC
EE
