6
Setzen Sie den oberen Zylinder in den unteren Zylinder. Ziehen Sie dann den oberen Zylinder nach oben heraus.
Stellen Sie die gewünschte Höhe ein.
Hängen Sie die Platte I und die Platte II an den Zylinder ein (wie in Abb. 1 gezeigt), und markieren Sie die Position der
Löcher der Platte I und der Platte II an der Wand mit einem Bleistift. Entfernen Sie Zylinder und Platten von der
Dunstabzugshaube und legen Sie sie beiseite. Bohren Sie 4 × 8-mm-Löcher zur Aufnahme von Platte I und Platte II,
stanzen Sie Wanddübel in die Löcher, befestigen und befestigen Sie Platte I und Platte II mit 4 Schrauben (4 * 30 mm)
an der Wand. Setzen Sie die Zylinder wieder auf die Dunstabzugshaube, schieben Sie den oberen Zylinder auf die
entsprechende Höhe nach oben und haken Sie ihn in die Platte I ein. Hängen Sie den unteren Kamin auf die Platte II
(wie in Abb. 1 gezeigt)
Wahlweise:
Befestigen Sie den oberen Zylinder mit 2 Schrauben (3 * 10 mm) an beiden Seiten auf der Platte I (wie in Abb. 2
gezeigt). Dieser Schritt ist optional. Wenn Sie der Meinung sind, dass der obere Kamin nur durch Aufhängen an Platte I
gut befestigt ist, ist dieser Schritt nicht erforderlich.

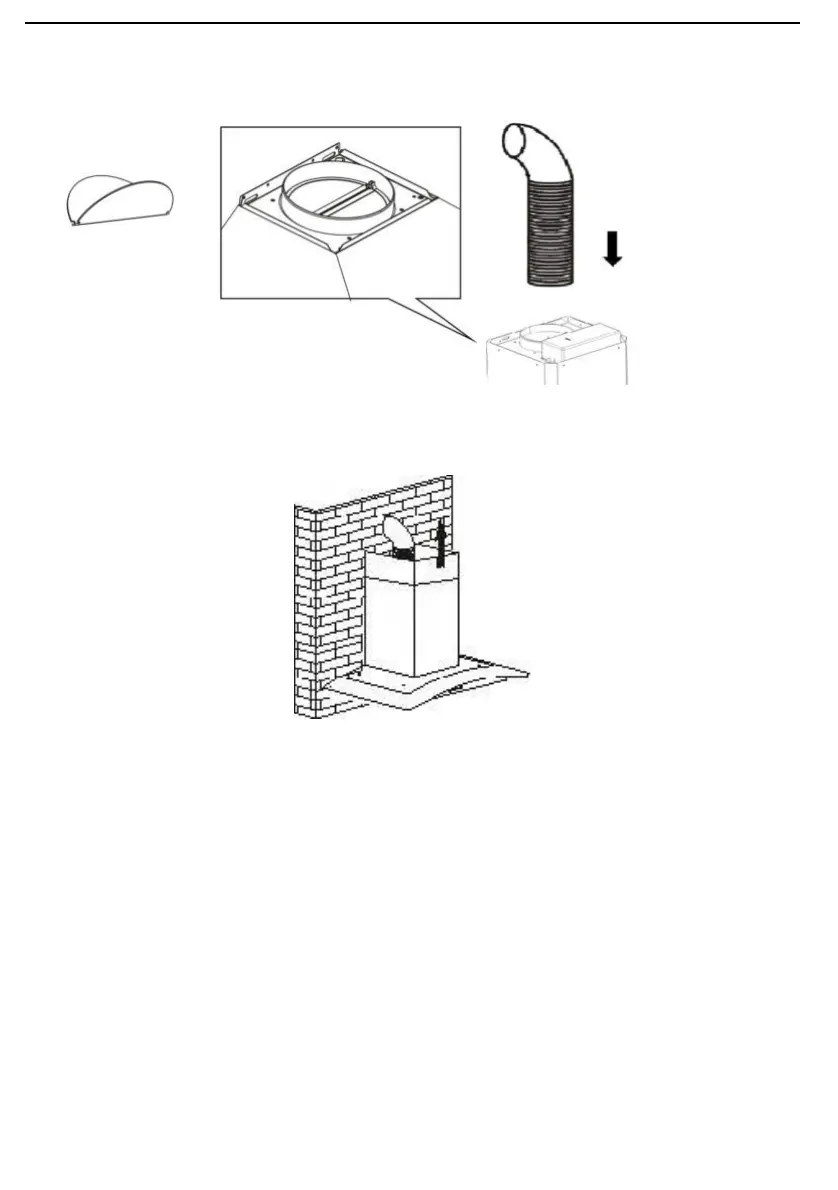

Abgasrohr
Einwegventil
