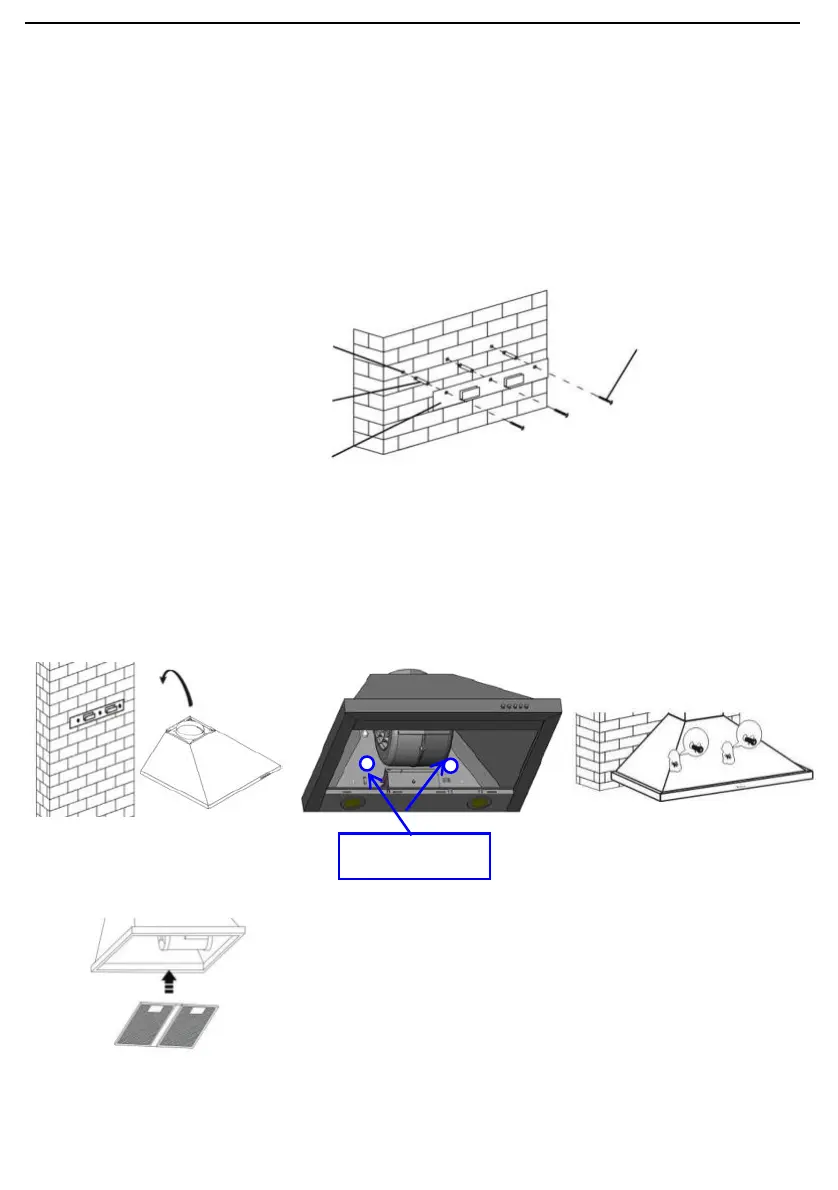

2. Installation (Entlüftung Außen):
Achtung! Beachten Sie die Warnung im Anleitungsblatt bezüglich des Betriebs des Geräts, wenn
Luft aus dem Raum abgegeben wird.
Bohren Sie 3 x 8 mm Löcher, um die Halterung aufzunehmen. Schrauben Sie die Halterung mit den mitgelieferten
Schrauben und Verschlussschrauben an der Wand fest.
Hängen Sie die Dunstabzugshaube an die Wandhalterung, entfernen Sie die Fettfilter und markieren Sie die Position
für 2 Löcher auf der Rückseite der Dunstabzugshaube. Entfernen Sie dann die Dunstabzugshaube zur Seite.
Bohren Sie je nach markierter Position 2 × 8 mm Löcher in die Wand, stanzen Sie die Dübel in die Löcher, hängen
Sie die Dunstabzugshaube wieder an die Halterung, befestigen Sie die Dunstabzugshaube an der Wand und
befestigen Sie sie mit zwei Schrauben durch die rückseitigen Löcher.
Ba
Setzen Sie die Fettfilter an der Haube.
Befestigen Sie das Einwegventil am Luftauslass der Dunstabzugshaube. Bringen Sie dann das Abgasrohr wie unten
gezeigt am Einwegventil an.
Löcher an der Rückseite
back
Schraubverschluss
Wandhalterung
Schraube (ST4×30mm)
Löcher an der
Wand
