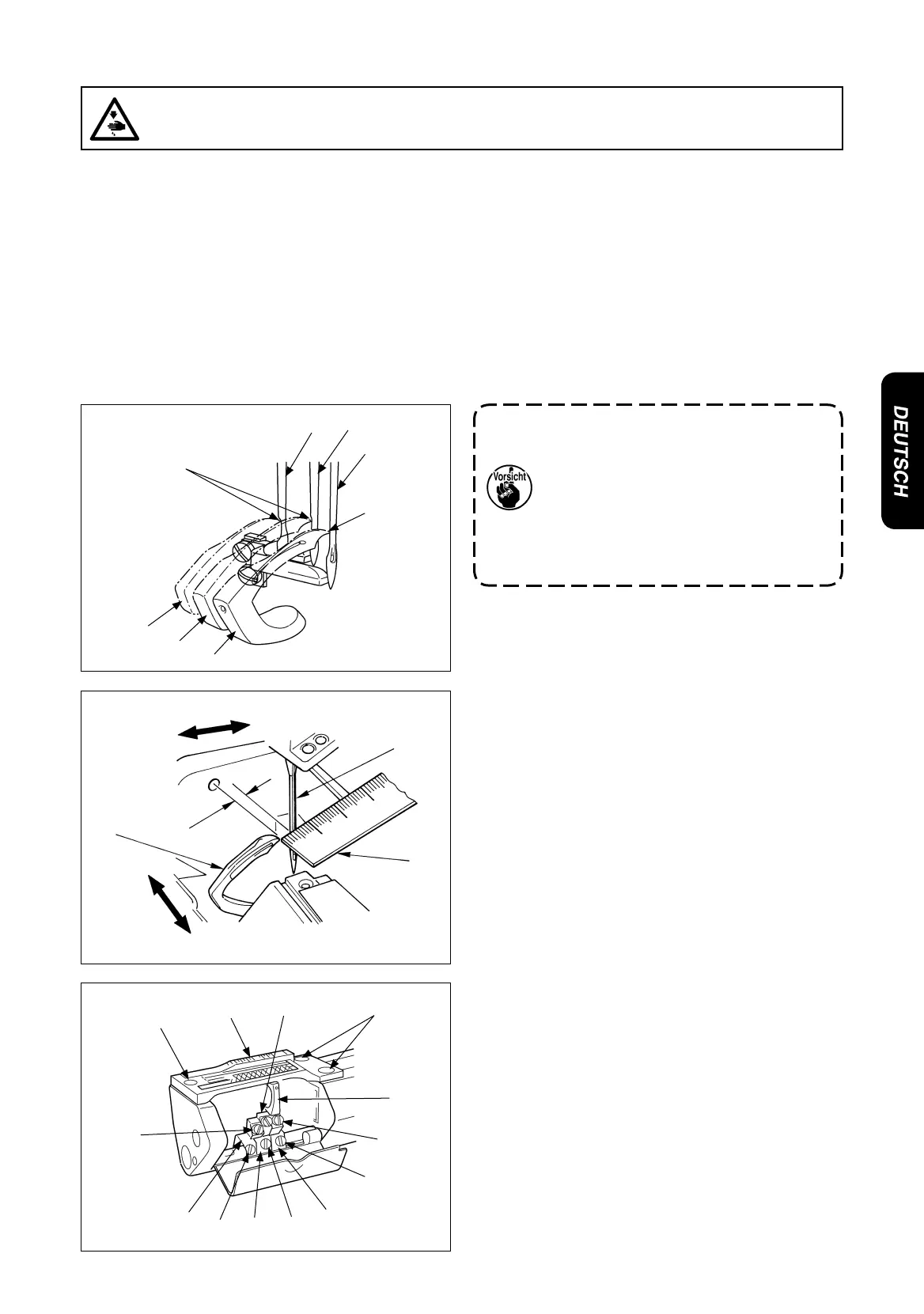

4. Greifer-Einstellung
(1) Greiferrückstellung
An der linken Endposition des jeweiligen Greifers (
1
,
2
und
3
) beträgt der Standardabstand von der Spitze des Greifers (
1
,
2
und
3
) bis zur Mitte der jeweiligen Nadel (
4
,
5
und
6
) 3,6 mm.
1) Standardisierung des vorderen Greifers
Wenn sich der vordere Greifer
1
an der linken Endposition befi ndet, den Abstand von der Spitze des vorderen
Greifers
1
bis zur Mitte der linken Nadel
4
mit einem Maßstab
7
messen und auf den Standardwert von 3,6 mm
einstellen.
2) Standardisierung des mittleren und hinteren Greifers
Wenn die Spitzen des mittleren und hinteren Greifers (
2
und
3
) gleichzeitig auf die linke Seitenfl äche der mitt-
leren und rechten Nadel ausgerichtet sind, und die Spitze des vorderen Greifers
1
auf die linke Seitenfl äche der
linken Nadel
4
ausgerichtet ist, befi nden sich der mittlere und hintere Greifer in der Standardposition.
Für den vorderen Greifer
1
wird die
Greiferrückstellung mit der Lehre
7
und
einem Maßstab eingestellt, und für den
mittleren und hinteren Greifer (
2
und
3
) wird die Greiferrückstellung eingestellt,
indem die Spitzen des mittleren und
hinteren Greifers (
2
und
3
) jeweils auf
die linke Seitenfl äche der Nadeln (
5
und
6
) ausgerichtet werden.
(2) Vorderer Greifer
1) Die Befestigungsschrauben
8
lösen, um die Stich-
platte
9
zu entfernen.
2) Den vorderen Greifer
1
an der vorderen Greiferba-
sis
!0
anbringen, und die Befestigungsschraube
!1
anziehen.
3) Das Handrad in entgegengesetzter Drehrichtung dre-
hen, den vorderen Greifer
1
auf die linke Endposition
stellen, und den Abstand von der Spitze des vorderen
Greifers
1
bis zur linken Nadel
4
mit einem Maß-
stab
7
messen.
4) Um den Abstand auf den Standardwert einzustellen,
die Befestigungsschraube
!2
der vorderen Greiferba-
sis lösen, und die Position der vorderen Greiferbasis
!0
in Rechts-Links-Richtung einstellen.
5) Nach der Einstellung die Befestigungsschraube
!2
anziehen, um die vordere Greiferbasis zu sichern.
(3) Mittlerer Greifer
1) Die Riemenscheibe entgegen dem Uhrzeigersinn
drehen, und die Spitze des vorderen Greifers
1
auf
die linke Seitenfl äche der linken Nadel
4
ausrichten.
2) Den mittleren Greifer
2
an der mittleren Greiferba-
sis
!3
anbringen, und die Befestigungsschraube
!4
anziehen.
3) Die Befestigungsschraube
!5
der mittleren Greiferba-
sis lösen, und die mittlere Greiferbasis
!3
in Rechts-
Links-Richtung verschieben, um die Spitze des mittle-
ren Greifers
2
auf die linke Seitenfl äche der rechten
Nadel
5
auszurichten.
4) Nach der Einstellung die Befestigungsschraube
!5
anziehen, um die mittlere Greiferbasis zu sichern.
6
5
4
3
2
1
Ausrichtung
Ausrichtung
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
Rechts-Links-Richtung
3,6mm
Vor-Zurück-Richtung
1
7
4
8
1
9
8
!7
!1
!2
!0
!5
!3
!8
!6
!4
