(3) Korrekturpunkte und
Korrekturmaßnahmen

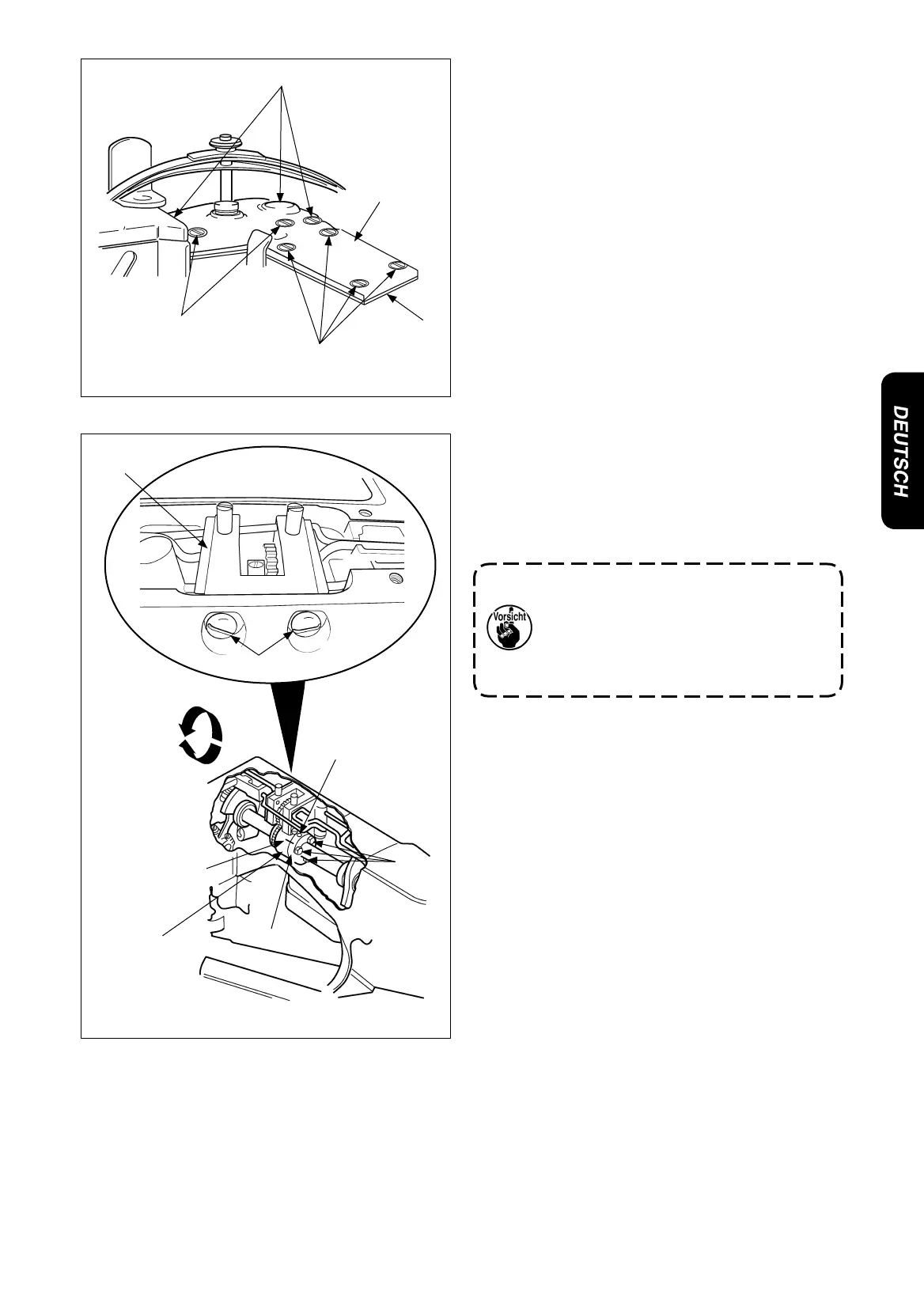

1) Zur Einstellung der Synchronisierung zwischen Grei-
fer (Inbusschlüssel (3 mm)
1
) und Nadelstange
9
die 9 Befestigungsschrauben
!1
der hinteren Oberab-
deckung
!0
lösen, dann die hintere Oberabdeckung
!0
und die Dichtung
!2
entfernen.
2) Die Ölpumpeneinheit
!7
(die mit den zwei Schrau-
ben
!8
befestigt ist) entfernen. Die drei Schrauben
!5
an der vorderen und hinteren Kupplung
!3
und
!4
der Hauptwelle lösen. Einen Inbusschlüssel in die Be-
festigungsschraube
!6
an der vorderen Hauptwellen-
kupplung
!3
einführen, um die Befestigungsschraube
zur Einstellung im oder entgegen dem Uhrzeigersinn
zu drehen, während die hintere Hauptwellenkupplung
!4
fi xiert wird. Dann die Ölpumpeneinheit zusammen-
bauen und das Flankenspiel einstellen.
1. Die Richtmarkierungen ausrichten.
2. Um die vordere Hauptwellenkupplung
!3
zu bewegen, eine der Befestigungsmut-
tern
!5
, die in der Nähe der Richtmar-
kierung liegt, vorübergehend anziehen,
und dann die Einstellung vornehmen.
™
Um den Abstand zwischen dem Inbusschlüssel (3
mm)
1
und der Stichplatte
2
zu vergrößern, die
vordere Hauptwellenkupplung
!3
im Uhrzeiger-
sinn drehen.
™
Um den Abstand zwischen dem Inbusschlüssel (3
mm)
1
und der Stichplatte
2
zu verkleinern, die
vordere Hauptwellenkupplung
!3
entgegen dem
Uhrzeigersinn drehen.
3) Nach der Einstellung die hintere Oberabdeckung
!0
und die Dichtung
!2
wieder anbringen, und die Befes-
tigungsschraube
!1
anziehen.
!1
!0
!2
!1
!1
Drehung im/
entgegen dem
Uhrzeigersinn
Richtmarkierung
!6
!5
!3
!4
!7
!8
<Flankenspiel>
0,1 bis 0,3 mm
※ Die Befestigungsschrauben
!8
lösen. Das Flan-
kenspiel wird durch Anheben der Ölpumpe ver-
größert oder durch Absenken verringert.
