− 3 −

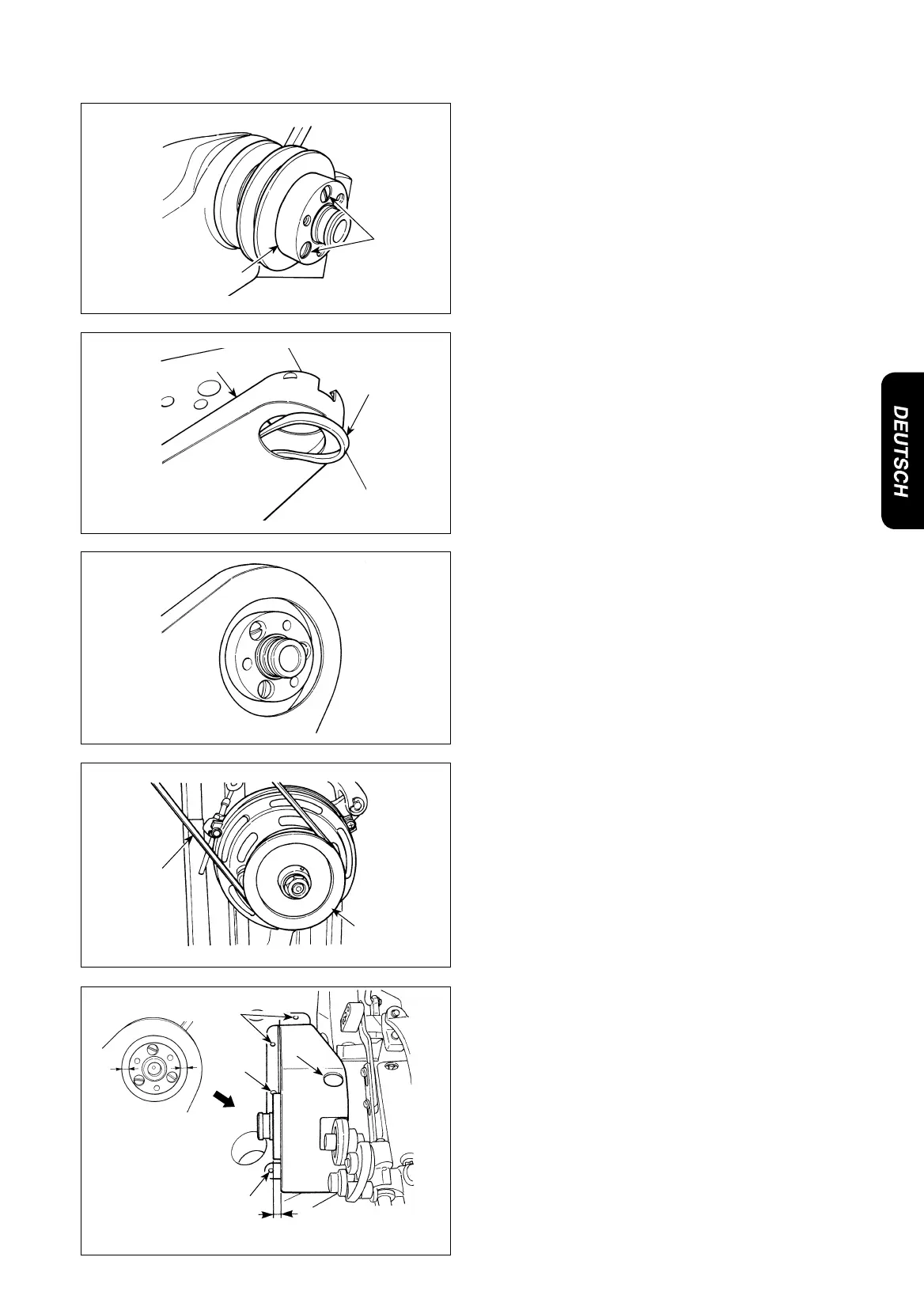

2. Installieren der Riemenabdeckung (nur für Nähmaschine mit Kupplungsmotor)
1
2
3
4
5
4
A
C
C
C
3 - 5mm
B
Gleicher Abstand
auf der linken und
rechten Seite
Wenn ihre Maschine einen Kupplungsmotor verwendet,
muss zuerst die mit der Einheit gelieferte Riemenabde-
ckung über den Motor montiert werden, um die Sicherheit
zu gewährleisten. Die mitgelieferte Riemenabdeckung ist
für die getrennt erhältliche exklusive Montageplatte von
JUKI vorgesehen.
Wenn Sie eine andere Montageplatte verwenden, sollte
eine spezielle Riemenabdeckung für die betreffende Mon-
tageplatte angebracht werden. Falls Ihre Montageplatte
nicht mit ihrer eigenen Riemenabdeckung geliefert wird,
wenden Sie sich bitte an Ihren Händler oder den Hersteller
Ihrer Montageplatte, um eine für Ihre Montageplatte geeig-
nete Riemenabdeckung zu erhalten.
1) Den Distanzring
1
mit drei Befestigungsschrauben
2
anbringen.
2) Den Keilriemen
4
in die Riemenabdeckung
3
ein-
führen.
3) Die Riemenabdeckung
3
auf die Nähmaschinen-
Riemenscheibe setzen. Den Keilriemen
3
in die Rie-
menscheibe einhängen. Siehe „
2
-
7. Installieren des
Handrads“ für weitere Informationen zum Handrad.
4) Den Keilriemen
4
in die Riemenscheibe
5
des
Kupplungsmotors einhängen.
5) Die Querposition der Riemenabdeckung
3
unter
Verwendung des Vorsprungbetrags von 3 bis 5 mm
des Distanzrings
1
als Richtlinie einstellen. Die
Längsposition der Abdeckung so einstellen, dass der
Abstand zwischen dem Rand des Distanzrings
1
und
der Riemenabdeckung
3
auf der rechten und linken
Seite gleich groß ist (
A
). Nachdem die Riemenabde-
ckung korrekt ausgerichtet worden ist, kann sie durch
Festziehen der vier Holzschrauben mit vier Unterleg-
scheiben in den Löchern
C
der Riemenabdeckung
befestigt werden.
6) Den Stopfen in Abschnitt
B
einpassen. Diese Boh-
rung wird als Ölbohrung für die Verbindungsstangen-
einheit verwendet. (40068581).
