− 2 −
@
. INSTALLATION

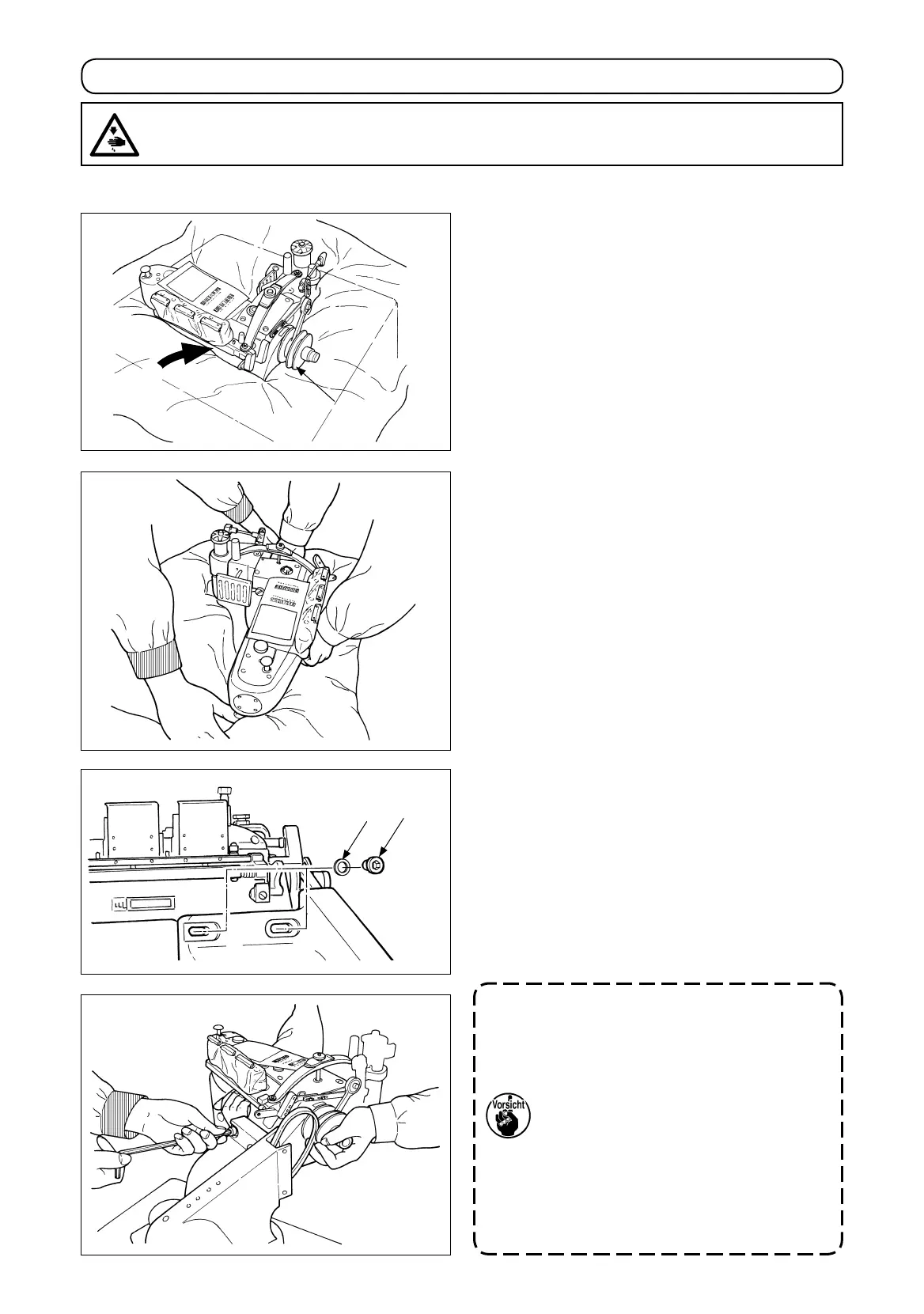

1. Installieren des Maschinenkopfes
Zu Beginn wird das Verfahren des Herausziehens des Ma-
schinenkopfes nach dem Öffnen der Verpackung erläutert.
Als nächstes wird das Verfahren der Installation des Ma-
schinenkopfes erläutert.
Befestigen Sie den Maschinenkopf mit der Kopfbefesti-
gungsschraube
1
und der Unterlegscheibe
2
mithilfe von
zwei oder mehr Personen, wie in Abb. 1 gezeigt.
Darüber hinaus beträgt das Anzugsmoment der Kopfbe-
festigungsschraube
1
12 bis 15 N·m.
Beim Montieren/Demontieren des
Maschinenkopfes besteht die Gefahr, dass
der Maschinenkopf herunterfällt.
Benutzen Sie den exklusiven Lift, oder führen
Sie die Arbeit mit zwei oder mehr Personen
aus, und lassen Sie den Maschinenkopf nicht
eher los, bis die Kopfbefestigungsschraube
sicher festgezogen ist.
Stellen Sie außerdem beim Anziehen der
Befestigungsschraube die Position des
Maschinenkopfes seitlich ein, so dass der
Keilriemen gerade gerichtet wird.
Falls der Keilriemen schief montiert wird,
erhöht sich der Abriebsfortschritt des
Keilriemens.
1
2
Abb. 1
1) Ein Spalt
A
ist unter der Mitte des Rahmens vor-
handen. Stecken Sie eine Hand dort hinein, um den
Maschinenkopf abzustützen.
Halten Sie dann das Handrad
1
mit der anderen
Hand.
1
2) Ziehen Sie den Maschinenkopf heraus, während ein
Mitarbeiter gegen das Verpackungsmaterial drückt.
A
WARNUNG :
Führen Sie die Installationsarbeit des Maschinenkopfes unbedingt mit zwei oder mehr Personen
durch.
