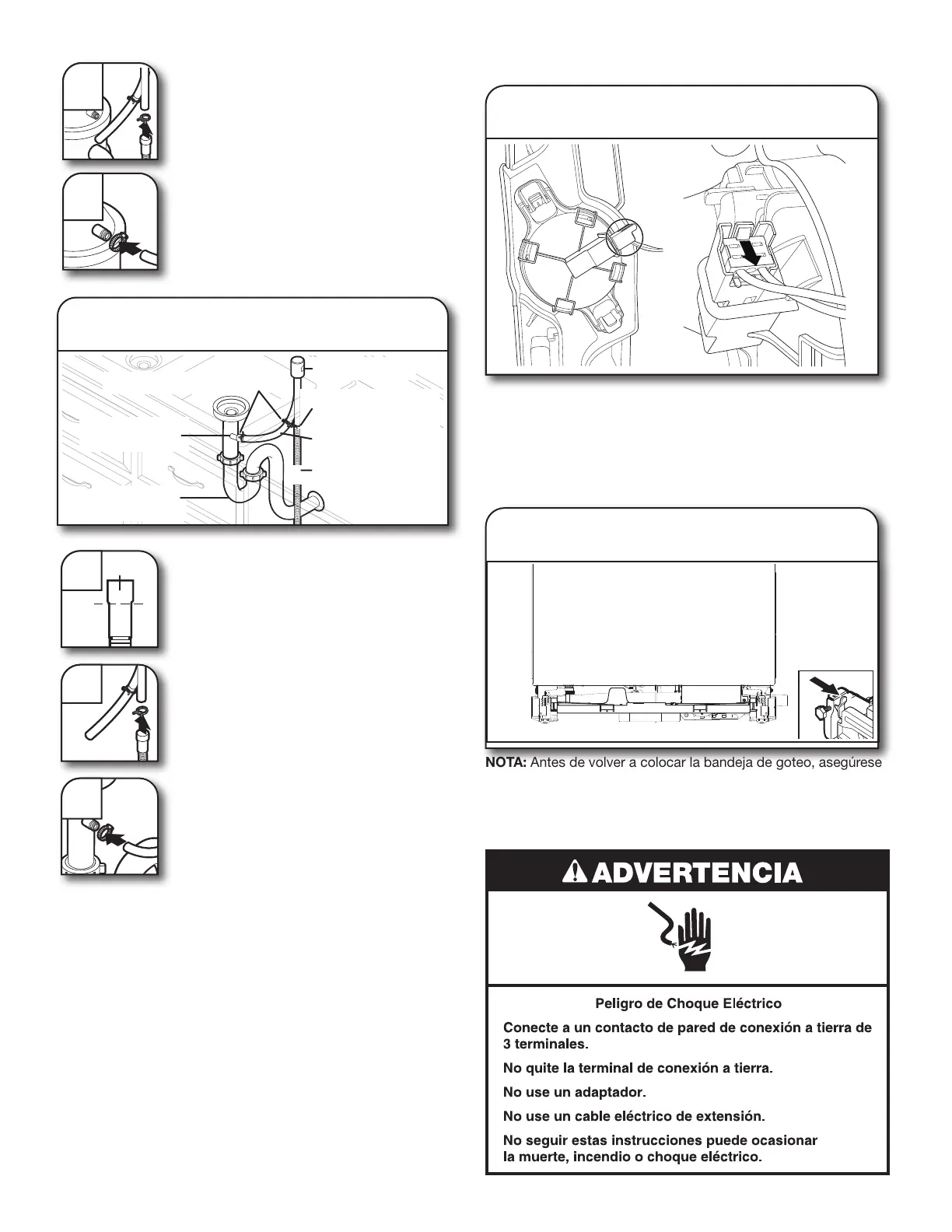

77
4
4. Fije la manguera de desagüe a la purga
de aire con la abrazadera grande para
manguera de desagüe (proporcionada).
Utilice pinzas para abrir la abrazadera y
moverla hacia su posición.
5
5. Use una manguera de goma (no
provista) con las abrazaderas tipo
tornillo para conectarlas desde la purga
de aire hasta la entrada del colector de
residuos.
1. Conecte el extremo de goma de la
manguera de desagüe a la purga de aire.
2. Fije la manguera de desagüe a la purga
de aire con la abrazadera grande para
manguera de desagüe (proporcionada).
Utilice pinzas para abrir la abrazadera y
moverla hacia su posición.
3. Utilice una manguera de goma (no
proporcionada) con las abrazaderas de
tipo tornillo (no proporcionadas) para
conectarlas desde el tubo de residuos en
“T” hasta la purga de aire.
Opción D: Sin colector de residuos -
con purga de aire
Abrazadera grande de
manguera de desagüe
Manguera de desagüe
Abrazaderas de tipo tornillo
Trampilla de aire
Conector de
manguera de goma
Sifón de
desagüe
Tubo de residuos
en “T”
1
Extremo
de
goma
2
3
COMPLETE LA INSTALACIÓN
Compruebe que el cable de suministro eléctrico no entra en contacto
con el motor o con la parte inferior de la tina de la lavavajillas.
Vuelva a conectar el interruptor otante alineando el conector
que se retiró en el paso 10 con la carcasa del conector y
empujándolo hasta que la lengüeta de traba se pueda ver sobre
la parte trasera del conector.
NOTA: Antes de volver a colocar la bandeja de goteo, asegúrese
de que no haya agua en la bandeja.
Para volver a colocar la bandeja de goteo, alinee los broches en los
componentes laterales y presione hacia la unidad. Es importante
que las mangueras negras estén arriba de la bandeja de goteo en
ambos extremos una vez que esta se haya insertado del todo.
45. Vuelva a conectar el interruptor
otante
46. Vuelva a colocar la bandeja de goteo
