76

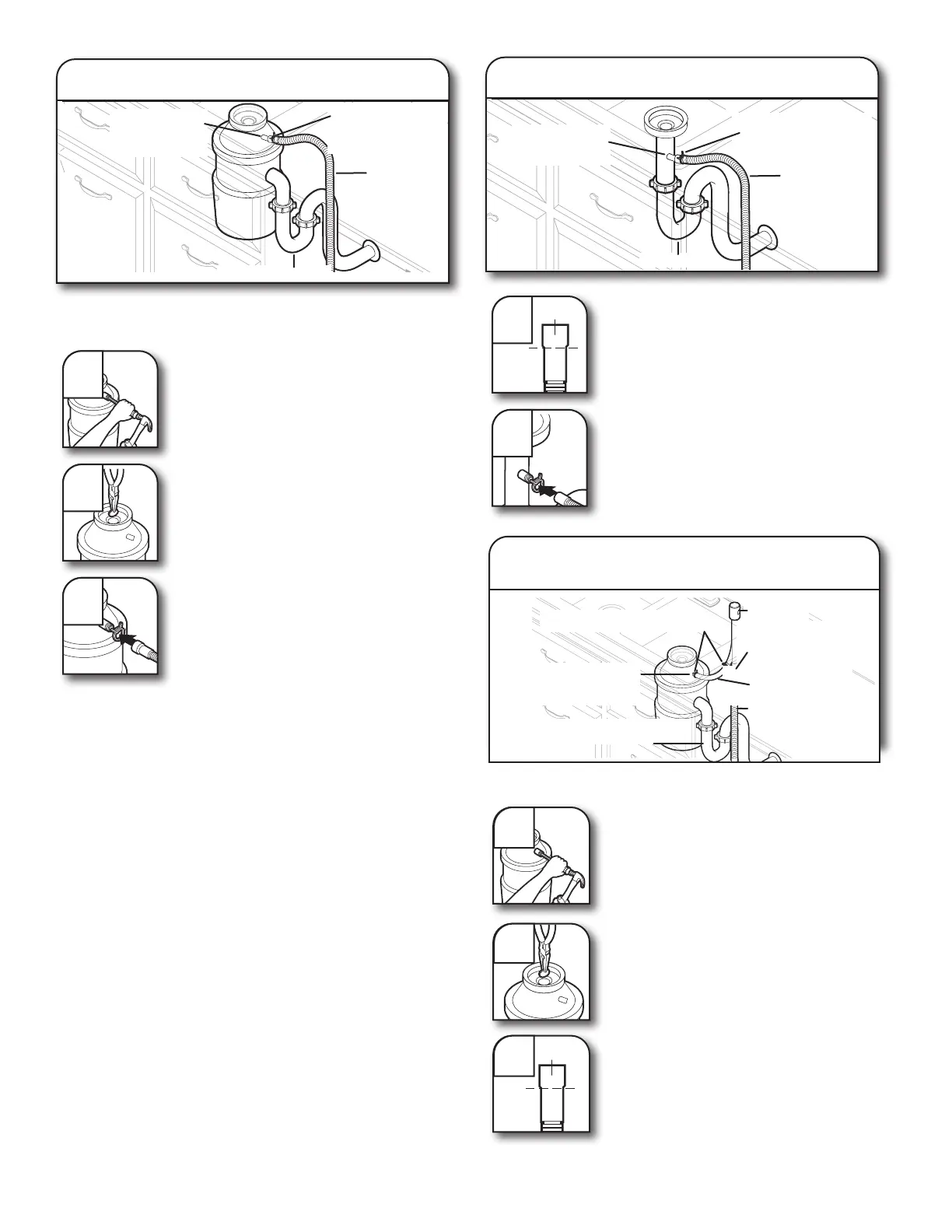

Opción A: Colector de residuos - sin
purga de aire
Entrada del
colector de
residuos
Abrazadera grande
de manguera de
desagüe
Manguera
de desagüe
Sifón de desagüe
Consejo útil: Retire el tapón de abertura del colector de
residuos.
1
1. Golpee el tapón del colector de residuos
con un martillo y un destornillador.
2
2. Utilice alicates de punta na para quitar
el tapón.
3
3. Fije la manguera de desagüe a la
entrada del colector de residuos con una
abrazadera grande para manguera de
desagüe (proporcionada). Utilice pinzas
para abrir la abrazadera y moverla hacia
su posición.
Opción B: Sin colector de residuos - sin
purga de aire
Tubo de
residuos en “T”
Abrazadera grande de
manguera de desagüe
Manguera
de desagüe
Sifón de desagüe
1
Extremo
de goma
1. Conecte el extremo de goma de la
manguera de desagüe al tubo de
residuos en "T".
2
2. Fije el extremo de goma de la manguera
de desagüe al tubo de residuos en
“T” con una abrazadera grande para
manguera de desagüe (proporcionada).
Utilice pinzas para abrir la abrazadera y
moverla hacia su posición.
Consejo útil: Retire el tapón de abertura del colector de
residuos.
1. Golpee el tapón del colector de residuos
con un martillo y un destornillador.
2. Utilice alicates de punta na para quitar
el tapón.
3. Conecte el extremo de goma de la
manguera de desagüe a la purga de aire.
Opción C: Colector de residuos - con
purga de aire
Abrazadera grande de
manguera de desagüe
Manguera de
desagüe
Abrazaderas de tipo tornillo
Trampilla
de aire
Conector de
manguera de goma
Sifón de desagüe
Entrada del colector
de residuos
1
2
Extremo
de goma
3
