71
NOTA: Los cables previamente estañados no se deben usar para
conectar al bloque de terminales. Asegúrese de que el negro esté
alineado con el negro y el blanco esté alineado con el blanco en el
bloque de terminales.

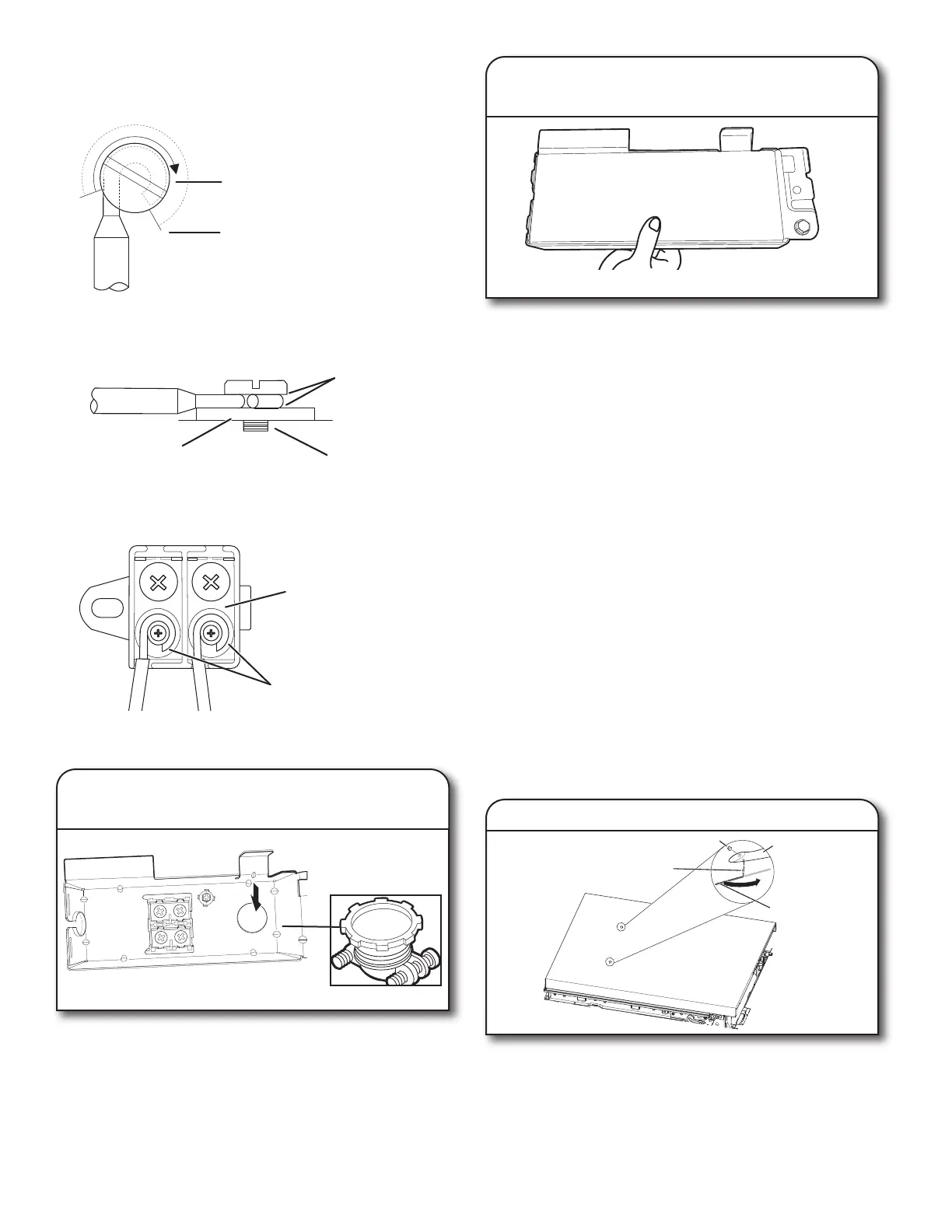

Pele el aislamiento y envuelva el cable
23. Fije el cable en el protector de cables
Apriete los tornillos del protector de cables para asegurar el
cable.
24. Vuelva a instalar la cubierta de la caja
de terminales y los cables
Coloque los cables dentro de la caja de terminales. Sustituya
la cubierta insertando los enganches de la cubierta de la caja
de terminales en los oricios de la parte inferior de la caja de
terminales, y deslice la cubierta apretándola contra la pared
inferior donde se introducen los cables. Compruebe que los
cables están dentro de la caja y no aprisionados contra la
cubierta.
Vuelva a colocar la caja de terminales en la barra transversal y
empuje hacia la derecha para que la caja de terminales encaje en
el componente lateral de plástico.
NOTAS:
■ No enchufe el cable a una toma hasta que se le indique.
■ Después de reinstalar la caja de terminales en el lavavajillas,
coloque el sobrante o la parte oja de los cables sobre los
componentes cercanos para mantenerlos alejados del piso.
■ Pase el cable por la parte posterior de la lavavajillas de forma
que no toque el motor o la parte inferior de la tina de la
lavavajillas.
■ Se permite un máximo de 2 conductores de suministro
de cable de alimentación (tamaño máximo: 12AWG) y 1
conductor de conexión a tierra en la caja de terminales.
IMPORTANTE: No se deben realizar conexiones adicionales que
no sean la conexión de alimentación de la lavavajillas dentro de
la caja de terminales de la lavavajillas.
INSTALE LA MANIJA DE LA PUERTA
(ENALGUNOS MODELOS)
25. Instale la manija de la puerta
IMPORTANTE: No raye el panel frontal durante este
procedimiento. Si el panel frontal tiene una película protectora,
despéguela más allá del punto de los pernos de la manija antes
de instalarla. Es más fácil instalar la manija si la unidad está
apoyada sobre la parte posterior.
Wire wrapped two-thirds around
Wire wrapped three-quaters around
Figura: 1
Figura: 2
Figura: 3
Snug Contact
Screw Post
Contact Surface
Contact surface
The stripped wire should always
have a 2/3 to 3/4 wrap around
the screw threads
Llave hexagonal
Asa
Tornillo de ajuste
(en la base de la manija)
Perno de montaje
Supercie de
contacto
El cable pelado siempre debe
tener una envoltura de 2/3 a 3/4
alrededor de la rosca del tornillo.
Alambre envuelto en dos tercios
Alambre envuelto en tres cuartos
Contacto ajustado
Poste de tornillo
Supercie de
contacto
