Je bekijkt pagina 70 van 80
70

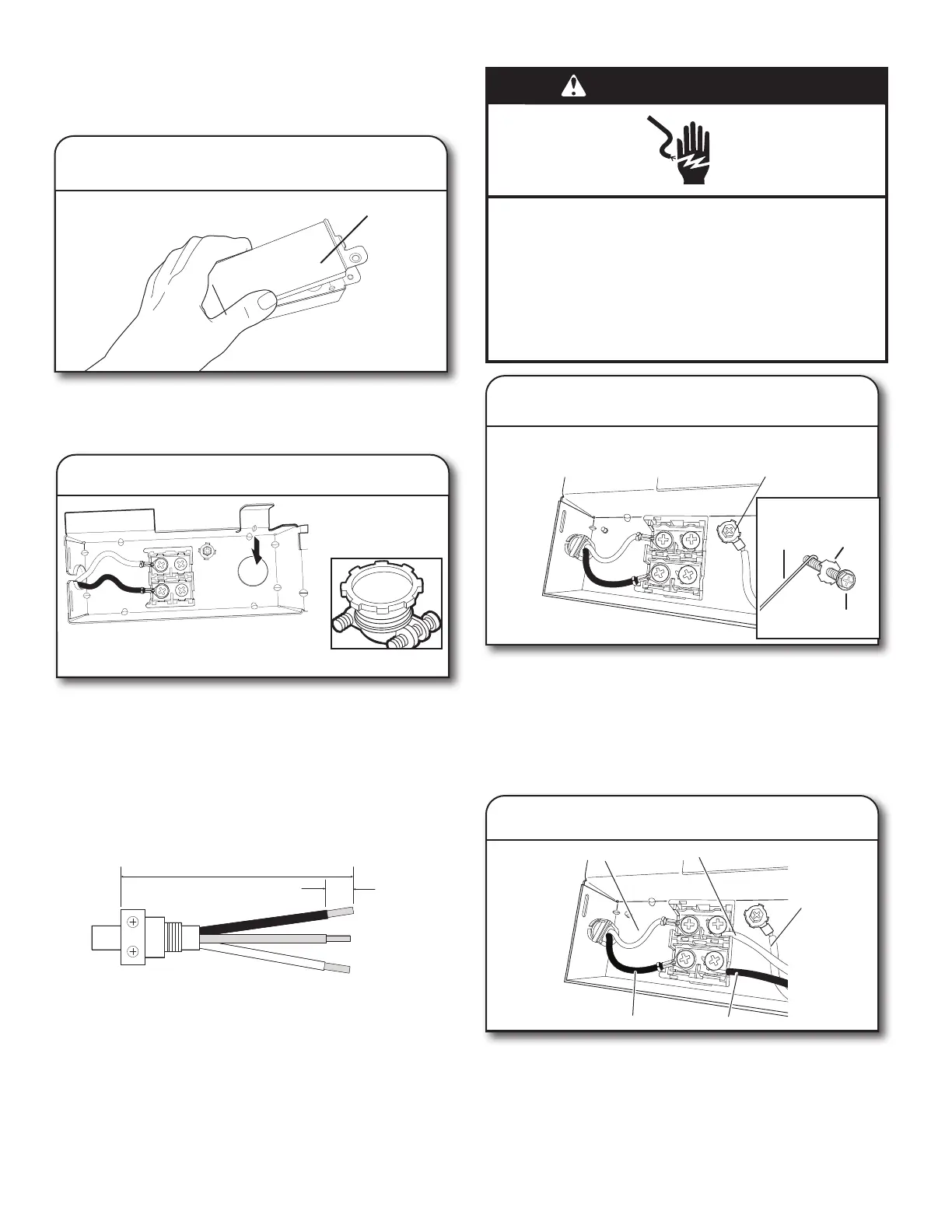

Para retirar la caja de terminales, presione la traba de plástico,
deslice la caja hacia la izquierda de la unidad a lo largo del
tubo de metal y gire el lado izquierdo de la caja hacia adelante.
Asegúrese de que el cableado del producto aún esté conectado
dentro de la caja de terminales.
Con una llave de tuercas de 1/4" (6,4mm) retire el tornillo que
sostiene la cubierta de la caja de terminales. Levante la cubierta
de la caja para retirarla. Guarde la cubierta para usarla más tarde.
Instale un protector de cables con certicación UL/homologación
CSA. Compruebe que las cabezas de los tornillos están orientadas
hacia arriba al apretar la tuerca de la tubería.
Se proporciona un protector de cables con el kit de cable de
alimentación.
La longitud del cable sugerida depende del protector
de cables
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a tierra la lavavajillas.
Conecte el alambre de conexión a tierra al conector
verde de conexión a tierra en la caja de terminales.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
21. Conecte el cable a tierra
Pase el cable de alimentación por el protector de cables en la
parte posterior de la caja de terminales. Retire el tornillo del
conector a tierra en la supercie elevada dentro de la caja y pásela
por el terminal de anillo del cable a tierra verde del cable de
alimentación. Si el cable no tiene terminal de anillo, doble un bucle
en el extremo del cable. Consulte las guras de abajo para ver los
grácos detallados para terminar adecuadamente el producto al
cableado del hogar. Reinstale y ajuste el tornillo del conector a
tierra a la supercie elevada de la caja.
Para conectar los cables con terminales de anillo, retire los tornillos
del bloque de terminales, coloque el tornillo a través de las
terminales de anillo y vuelva a ajustarlos en el bloque de terminales.
Para conectar los cables sin terminales de anillo, retire los tornillos
del bloque de terminales. Forme un lazo con el extremo de los
cables. Pase los tornillos por el lazo. Consulte las guras de abajo
para ver los grácos detallados para terminar adecuadamente el
producto al cableado del hogar. Vuelva a colocar los tornillos
en el bloque de terminales. Ajuste los tornillos.
19. Quite la cubierta de la caja de
terminales
Cubierta de
la caja de
terminales
20. Instale el protector de cables
22. Conecte los cables restantes
0,75" - 1"
(19 mm - 25 mm)
4
1
/2"
(114,3 mm)
Lavadora
Tornillo de
conexión a tierra
Cable de
conexión
a tierra
Tornillo del
conector de
conexión a tierra
Cable blanco
Cable negro
Cable negro
Cable de
conexión a
tierra
Cable blanco
