42

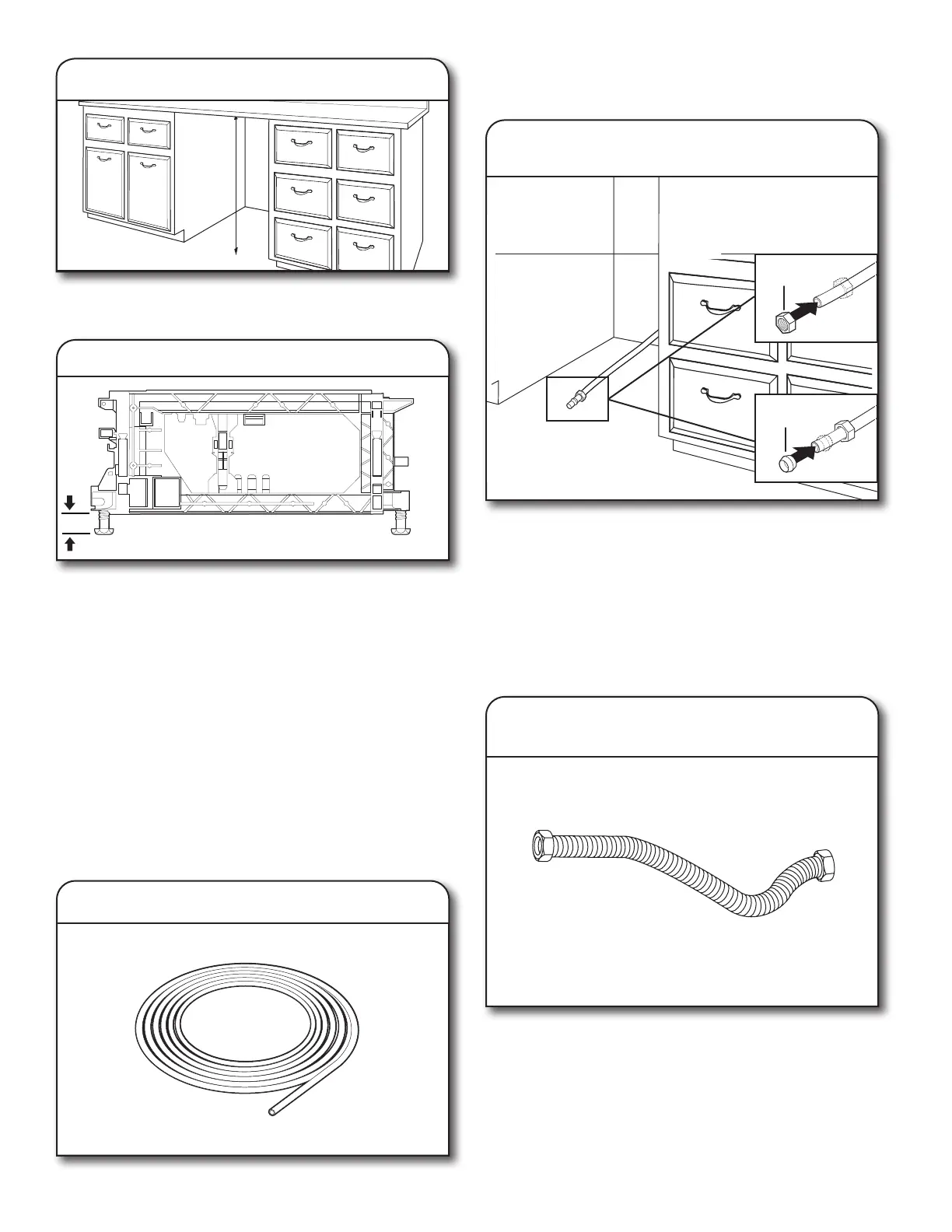

Mesurer la hauteur libre de l’espace d’installation, sous le
comptoir où le lave-vaisselle sera installé. S’assurer de mesurer
le point le plus bas sous le comptoir et le point le plus sur le sol.
Utiliser une clé pour desserrer les pieds de nivellement (au
besoin).
Régler les quatre pieds de nivellement à la même hauteur en
faisant tourner chaque pied dans le sens horaire ou antihoraire
(au besoin).
L’appareil est accompagné d’un ensemble de pieds qui permet
une hauteur d’installation de 33
5
/8po (85,4cm). Si la hauteur de
l’ouverture est de 34½po (87,6cm), il faudra relever les quatre
pieds de 7/8po (2,22cm).
REMARQUE: Ajuster la hauteur des pieds arrière avant de
déplacer l’appareil dans la découpe.
Les pieds peuvent être enlevés si l’installation est serrée.
BRANCHEMENT DE L’ARRIVÉE D’EAU À LA
VALVE DE DISTRIBUTION
–Pour un tuyau en cuivre, commencer à l’étape12.
–Pour un tuyau exible, commencer à l’étape14.
Si on utilise un tuyau en cuivre, mesurer la longueur de tuyau en
cuivre nécessaire pour atteindre l’alimentation en eau, couper à
cette longueur et xer les raccords de compression.
Écrou
Virole
13. Enler l’écrou et la virole sur le tube
(tube de cuivre uniquement)
Canalisation en cuivre uniquement: Insérer la canalisation
dans le raccord coudé de 90° aussi loin que possible. (La
canalisation en cuivre se plie et s’écrase facilement.) Glisser
l’écrou et la virole vers l’avant et serrer pour que l’ensemble
repose contre les lets du coude.
REMARQUE: Pour réduire les vibrations durant le
fonctionnement, acheminer la canalisation d’alimentation en eau
de telle manière qu’elle ne touche pas la base, le châssis ou le
moteur du lave-vaisselle. Si une canalisation en cuivre est
utilisée, passer l’étape14 et poursuivre à l’étape15.
14. Tuyau exible
Tuyau exible à tresse d’acier: Vérier que le tuyau exible à
tresse d’acier est sufsamment long.
Prendre un raccord de tuyau à compression de 3/8 po (9,5mm)
x 3/4 po (19mm) avec un coude à 90°. Brancher le raccord de
tuyau coudé à 90° de 3/8po (9,5mm) à l’arrivée d’eau. Le xer
de façon à ce que le raccord de 3/4po (19mm) soit orienté vers
le haut, comme illustré ci-dessus.
11. Mesure de l’ouverture de l’armoire
Réglage des pieds de nivellement
12. Conduite d’eau en cuivre
