Conseil utile: Retirer tout le matériel d’expédition interne,
le tuyau de vidange, la trousse d’installation et la poignée (si
incluse), avant de le coucher sur le dos. Ne pas retirer la pellicule
de la porte pour le moment.
Placer une feuille de carton sous le lave-vaisselle jusqu’à son
installation dans l’ouverture d’encastrement de l’armoire pour
éviter d’endommager le revêtement de sol.
À l’aide d’au moins deux personnes, saisir les côtés de
l’encadrement de la porte du lave-vaisselle et placer le lave-
vaisselle sur le dos.
An d’éviter d’éraer le panneau de porte, ne pas se servir
du panneau de porte comme planche de travail sans l’avoir
recouvert d’une serviette au préalable.
RETRAIT DU PANNEAU D’ACCÈS ET DE
L’ISOLATION
À l’aide d’un tourne-écrou de 5/16po (7,9mm), ôter les deux vis
xant les panneaux d’accès au lave-vaisselle. Après avoir enlevé
les vis, pousser le panneau d’accès vers le haut du projet pour le
déverrouiller, puis l’enlever.
Sur certains modèles, un câble de connexion de service avec
connecteur à 3 broches est laissé volontairement débranché et
rangé derrière le panneau d’accès. Ce câble est à l’usage du
technicien d’entretien.
REMARQUE: Laisser ce câble débranché et le placer hors du
chemin pendant la réinstallation du panneau d’accès.
DÉBRANCHER ET ENLEVER LE PLATEAU
D’ÉCOULEMENT
10a.
Enlever le plateau d’écoulement
Pour retirer le plateau d’écoulement, appuyer vers l’intérieur sur
les boutons situés de chaque côté du plateau en plastique et
tirer vers vous. Faire attention de ne pas tirer trop loin ou trop fort
puisque le l du contacteur à otteur est toujours branché.
10b. Retirer le l du contacteur à
otteur
Pour retirer le l du contacteur à otteur, pousser doucement sur
l’onglet de fermeture du connecteur (1), puis tirer le connecteur
(2) à l’extérieur du boîtier. Le otteur ne devrait pas être enlevé du
plateau.
REMARQUE: Ne pas installer le plateau d’égouttement avant
d’en être instruit.

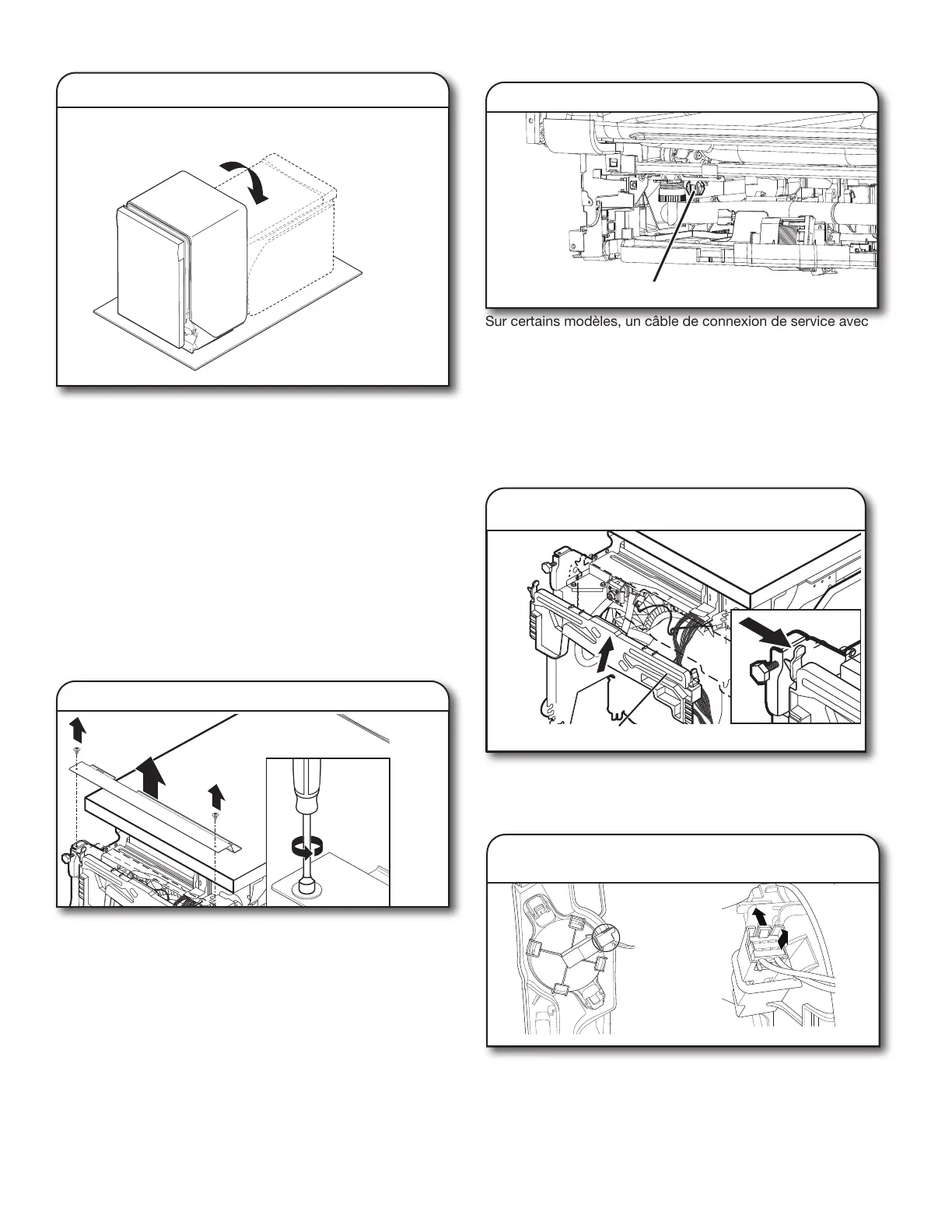

8. Placer le lave-vaisselle sur son dos
9. Retrait des panneaux d’accès
10. Retrait du
panneau
d’accès
1
2
Plateau d’égouttement
3-Pin Connector
9a. Retrait des panneaux d’accès
Connecteur à 3 broches
