46

800-CT8-LP module www.janitza.com

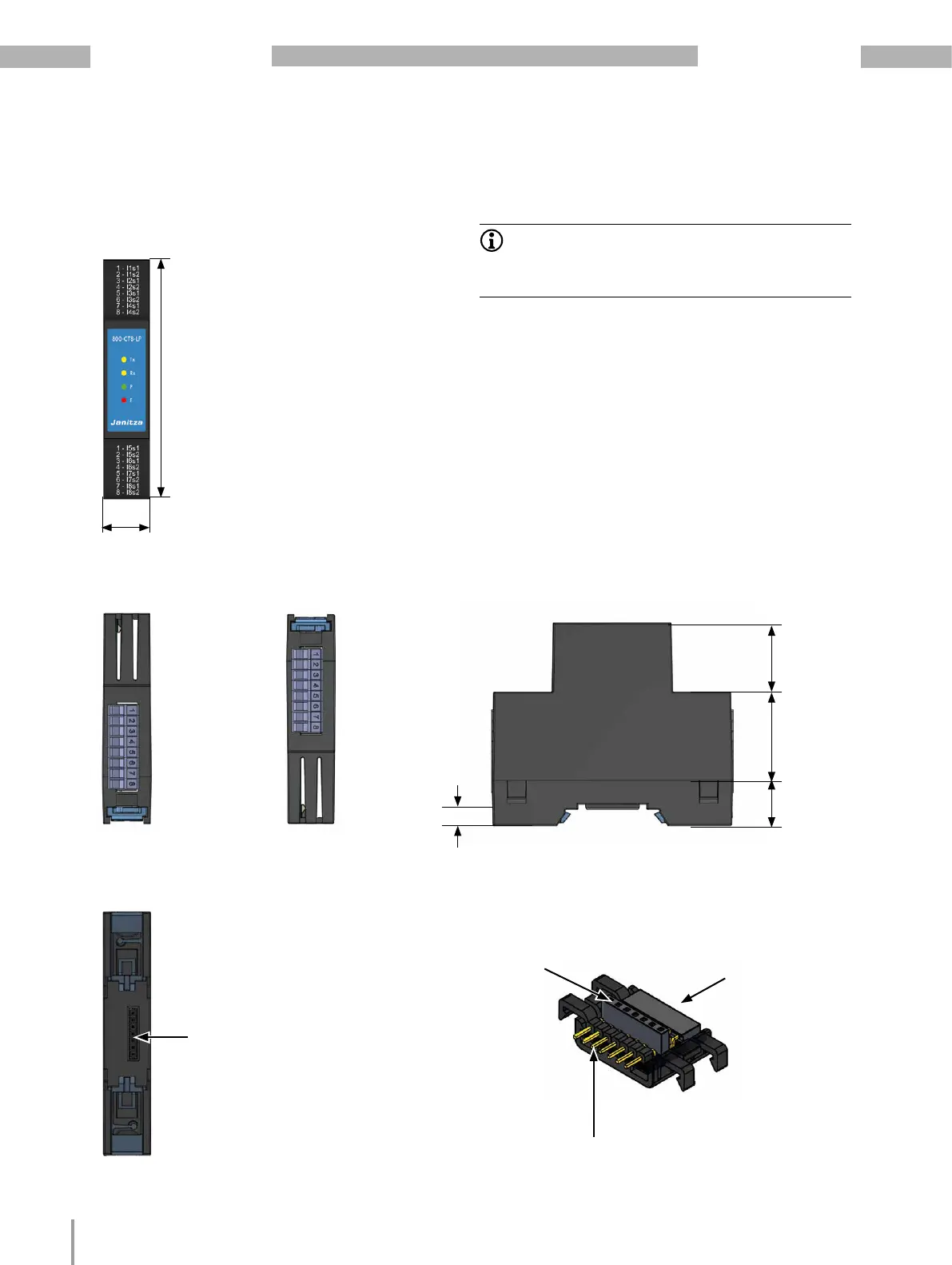

12. Device views

· The views are for illustration purposes only and are not to scale.

· Dimensions in mm (in).

Bottom view Top view View from left

26mm/1.02in

36mm/1.42in

14mm/0.55in

6mm/0.24in

Rear view

Connector for the

bus connector

Sockets for

800-CT8-LP

module

Communication bus connector to the 800-CT8-LP module

Contacts for the basic device or

connected modules

Sockets for

further modules

Front view

90mm/3.54in

18mm/0.71in

INFORMATION

The dimensions of the device/module vary depend-

ing on the connection terminals used!
