6.2.1 JanBus topology with 1-slot modules

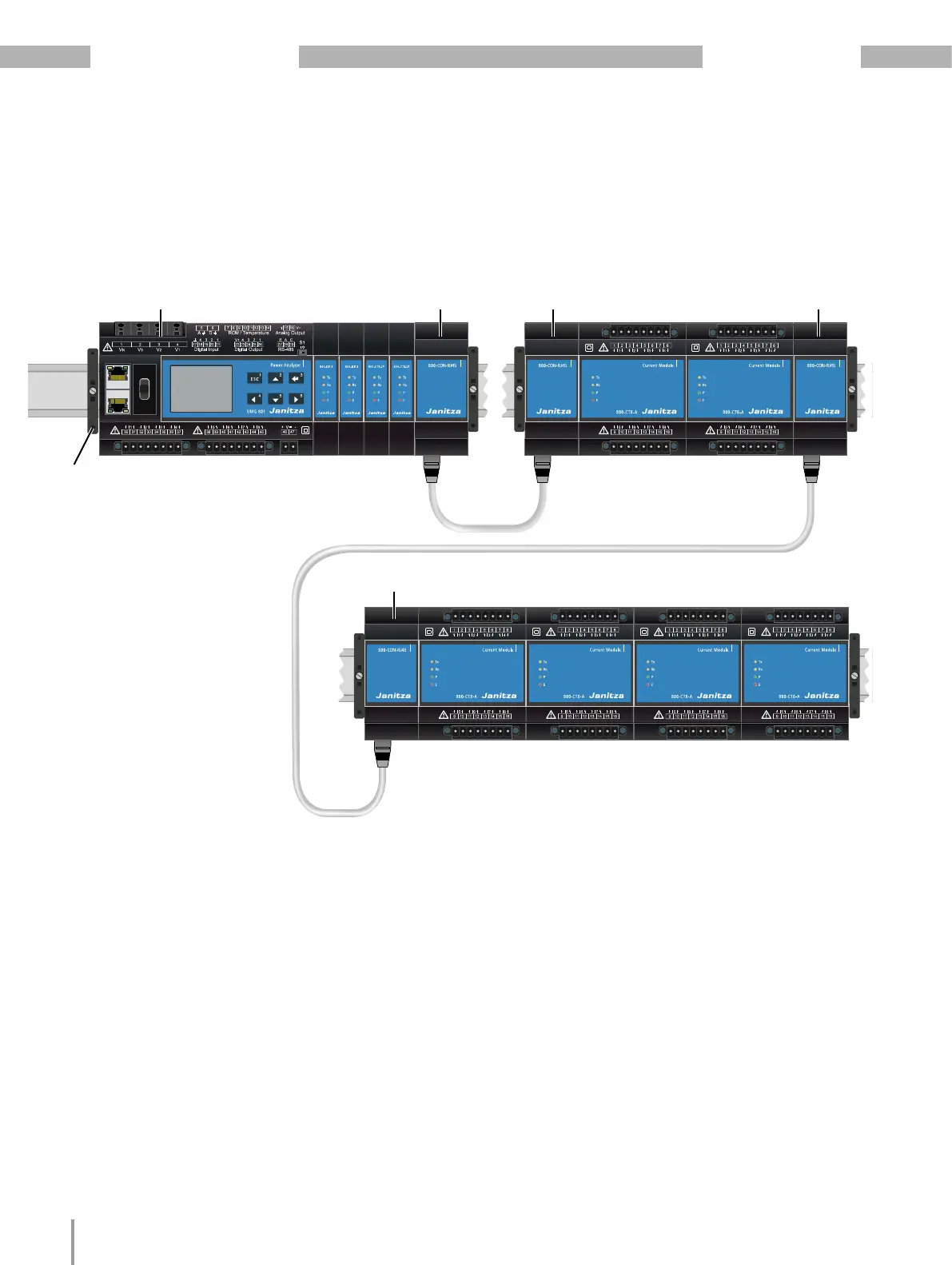

Example of a JanBus topology with 10 modules that each occupy one module slot on the basic device (2x
digital input modules 800-DI14, 2x current measuring modules 800-CT8-LP and 6x current measuring mod-
ules 800-CT8-A) and 4 transfer modules (that do not occupy a module slot).
1 - DI8
2 - DI9
3 - DI10
4 - DI11
5 - DI12
6 - DI13
7 - DI14
8 - C2
1 - DI1
2 - DI2
3 - DI3
4 - DI4
5 - DI5
6 - DI6
7 - DI7
8 - C1
1 - DI8
2 - DI9
3 - DI10
4 - DI11
5 - DI12
6 - DI13
7 - DI14
8 - C2
1 - DI1
2 - DI2
3 - DI3
4 - DI4
5 - DI5
6 - DI6
7 - DI7
8 - C1
1 - I5s1
2 - I5s2
3 - I6s1
4 - I6s2
5 - I7s1
6 - I7s1
7 - I8s1
8 - I8s1
1 - I1s1
2 - I1s2
3 - I2s1
4 - I2s2
5 - I3s1
6 - I3s1
7 - I4s1
8 - I4s1
1 - I5s1
2 - I5s2
3 - I6s1
4 - I6s2
5 - I7s1
6 - I7s1
7 - I8s1
8 - I8s1
1 - I1s1
2 - I1s2
3 - I2s1
4 - I2s2
5 - I3s1
6 - I3s1
7 - I4s1
8 - I4s1
Transfer module
800-CON-RJ45
with output bus connector
Basic device
Transfer module 800-CON-
RJ45 with
input bus connector
RJ45 cable
Transfer module 800-CON-RJ45
with input bus connector
Transfer module
800-CON-RJ45
with output bus connector
RJ45 cable
End bracket
DIN rail
Fig. example: Measurement device and module series with 10x 1-slot modules distributed over 3 measurement points.
