173 inniton.es
Português
Instalação

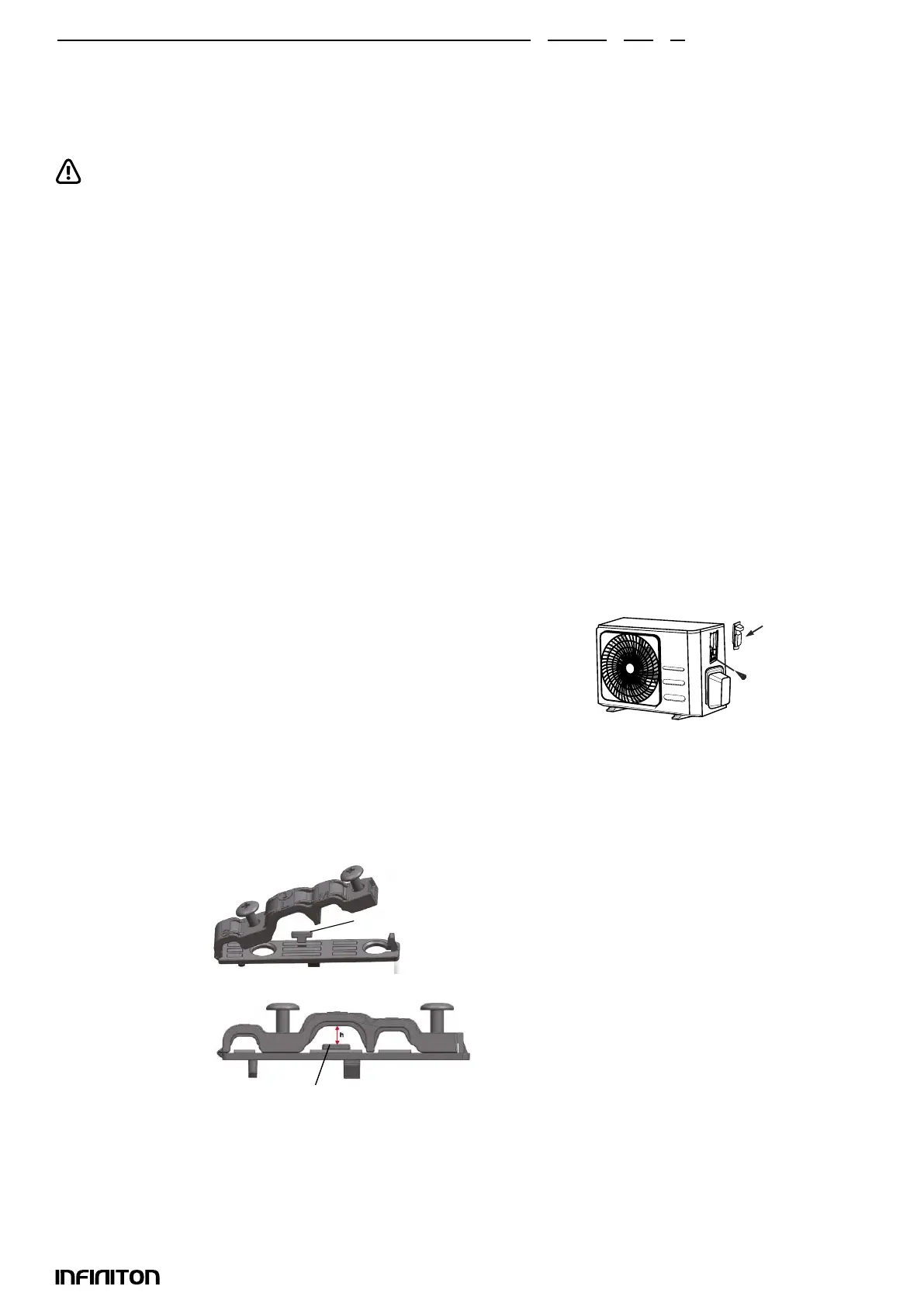

Passo 4: Ligar os cabos de sinal e de alimentação
O bloco terminal da unidade exterior é protegido por uma tampa de cablagem eléctrica na lateral da
unidade.
No interior da tampa de cablagem está um diagrama de cablagem completo.
1. preparar o cabo para a ligação.
Seleccionar o cabo apropriado com referência a “Tipos de cabos”. Escolher o calibre de arame apro-
priado:
O tamanho do cabo de alimentação, do cabo de sinal, do fusível e do disjuntor necessários é determi-
nado pela corrente máxima nominal da unidade, que é indicada na chapa de identicação localizada
no painel lateral da unidade
a. Utilizando decapadores de arame, retirar o revestimento de borracha de ambas as extremidades do
cabo para revelar aproximadamente 40 mm dos arames interiores.
b. Tirar o isolamento das extremidades dos os.
c. Usando um grampo, inserir os parafusos U nas extremidades dos os.
2. Desaparafusar a tampa da cablagem eléctrica e removê-la.
3. Desaparafusar a braçadeira do cabo por baixo da tira terminal e posicioná-la lateralmente.
4. Ligar o cabo de acordo com o diagrama de cablagem e aparafusar rmemente o conector U de
cada cabo ao seu terminal correspondente.
5. Após vericar se todas as ligações estão seguras, enrolar os os para evitar que a água da chuva ua
para o terminal.
6. Fixar o cabo à unidade com o grampo do cabo.
Aparafusar bem a braçadeira do cabo.
7. Isolar os cabos não utilizados com ta eléctrica de PVC.
Posicioná-los de modo a que não toquem em nenhuma peça eléctrica ou metálica.
ou peças metálicas.
8. Substituir a tampa do cabo na lateral da unidade e aparafusá-la no seu lugar.
Nota: Se a braçadeira do cabo tiver o seguinte aspecto, seleccionar o orifício de passagem apropriado
de acordo com o diâmetro do cabo.
ADVERTÊNCIA!
Antes de realizar qualquer trabalho eléctrico ou de cablagem, desligar a fonte de alimentação prin-
cipal do sistema.
Cubierta
Tornillo
Cuando el cable no esté lo suficientemente apretado, utilice la
hebilla para apoyarlo, de manera que se pueda sujetar con firmeza.
Agujero de tres tamaños: Pequeño, Grande, Mediano
Hebilla
