inniton.es172
Português
Instalação
Passo 3: Ancorar a unidade exterior
A unidade exterior pode ser ancorada ao chão ou a um suporte de parede com um parafuso (M10). Pre-
parar a base de instalação da unidade de acordo com as dimensões dadas abaixo:
Se estiver a instalar a unidade no solo ou sobre uma almofada de betão, faça o seguinte:
1. marcar as posições dos quatro parafusos de expansão de acordo com a tabela de dimensões.
2. Furos de pré-perfuração para os parafusos de expansão.
3. Colocar uma porca na extremidade de cada parafuso de expansão.
4. Martelar os parafusos de expansão nos furos pré-perfurados.
5. Retirar as porcas dos parafusos de expansão e colocar a unidade exterior sobre os parafusos.
6. Colocar uma arruela em cada parafuso de expansão e depois substituir as porcas.
7. Utilizando uma chave, apertar cada porca até car bem apertada.
Nota: Se furar em betão, recomenda-se sempre a protecção dos olhos.
Se estiver a instalar a unidade sobre um suporte de parede, faça o seguinte:
1. marcar a posição dos orifícios no suporte de acordo com a tabela de dimensões.
2. Pré-perfuração dos furos para os parafusos de expansão.
3. Colocar uma anilha e uma porca na extremidade de cada parafuso de expansão.
4. Enar os parafusos de expansão através dos orifícios dos suportes de montagem, colocar os suportes
de montagem na posição e martelar os parafusos de expansão na parede.
5. Vericar se os suportes de montagem estão nivelados.
6. Levantar cuidadosamente a unidade e colocar os pés de montagem sobre os suportes.
7. Aparafusar a unidade rmemente aos parênteses.
8. Se permitido, instalar a unidade com juntas de borracha para reduzir a vibração e o ruído.

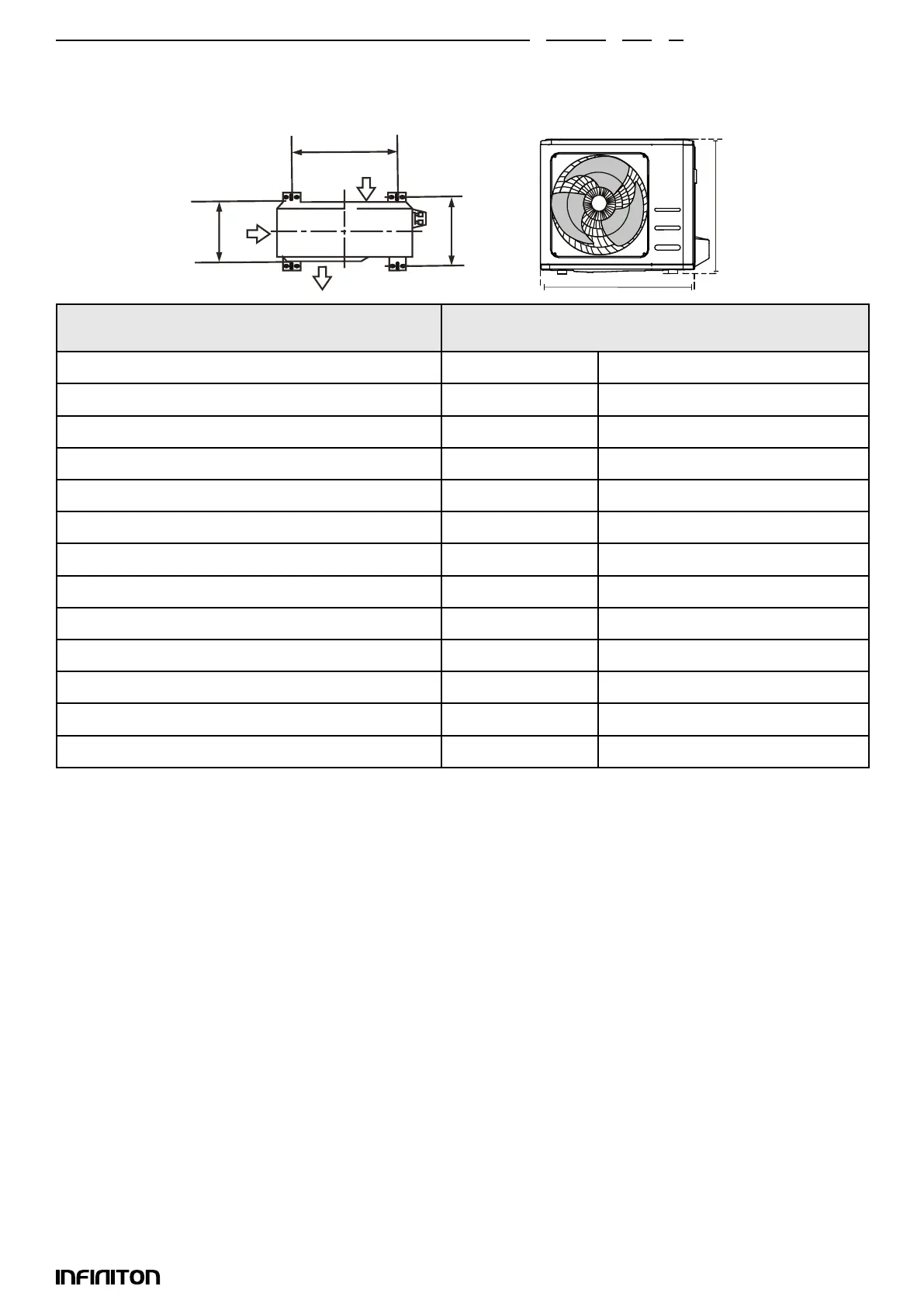

A
B
D
Entrada de
aire
Salida de aire
Entrada de
aire
W
H
Dimensões da unidade exterior em mm.
A x L x P
Dimensões de montagem
Distância A (mm) Distância B (mm)
434x681x285 460 292
550x700x270 450 260
550x700x275 450 260
495x720x270 452 255
555x728x300 452 302
555x765x303 452 286
555x770x300 487 298
554x805x330 511 317
554x800x333 514 340
702x845x363 540 350
673x890x342 663 354
810x946x420 673 403
810x946x410 673 403
