POR RAZONES DE SEGURIDAD PERSONAL Y PARA FACILI-
TAR LA INSTALACIÓN, SE RECOMIENDA QUDOS PERSO-
NAS INSTALEN EL HORNO MICROONDAS.
IMPORTANTE: No agarre ni use la manija o el escudo
térmico durante la instalación. No retire los separadores
de cartón entre el escudo térmico y la puerta.
NOTA: Si el gabinete es metálico, use una moldura ais-
lante de nylon alrededor del agujero para el cable eléctri-
co,andeevitarcortesenelcable.
NOTA: Se recomienda el uso de bloques de relleno si la
parte delantera del gabinete sobresale debajo del estante
inferior del gabinete.
IMPORTANTE: Si no se usan bloques de relleno, pueden
producirse daños en la carcasa por apretar demasiado los
tornillos.
NOTA: cuando instale el horno
microondas, pase el cable eléctri-
co a través del agujero corres-
pondientedelasupercieinferior
del gabinete superior: Manté-
ngalo tenso/recto durante los
pasos 1 a 3. No permita que el
cable quede atrapado ni levante
el horno tirando del cable.

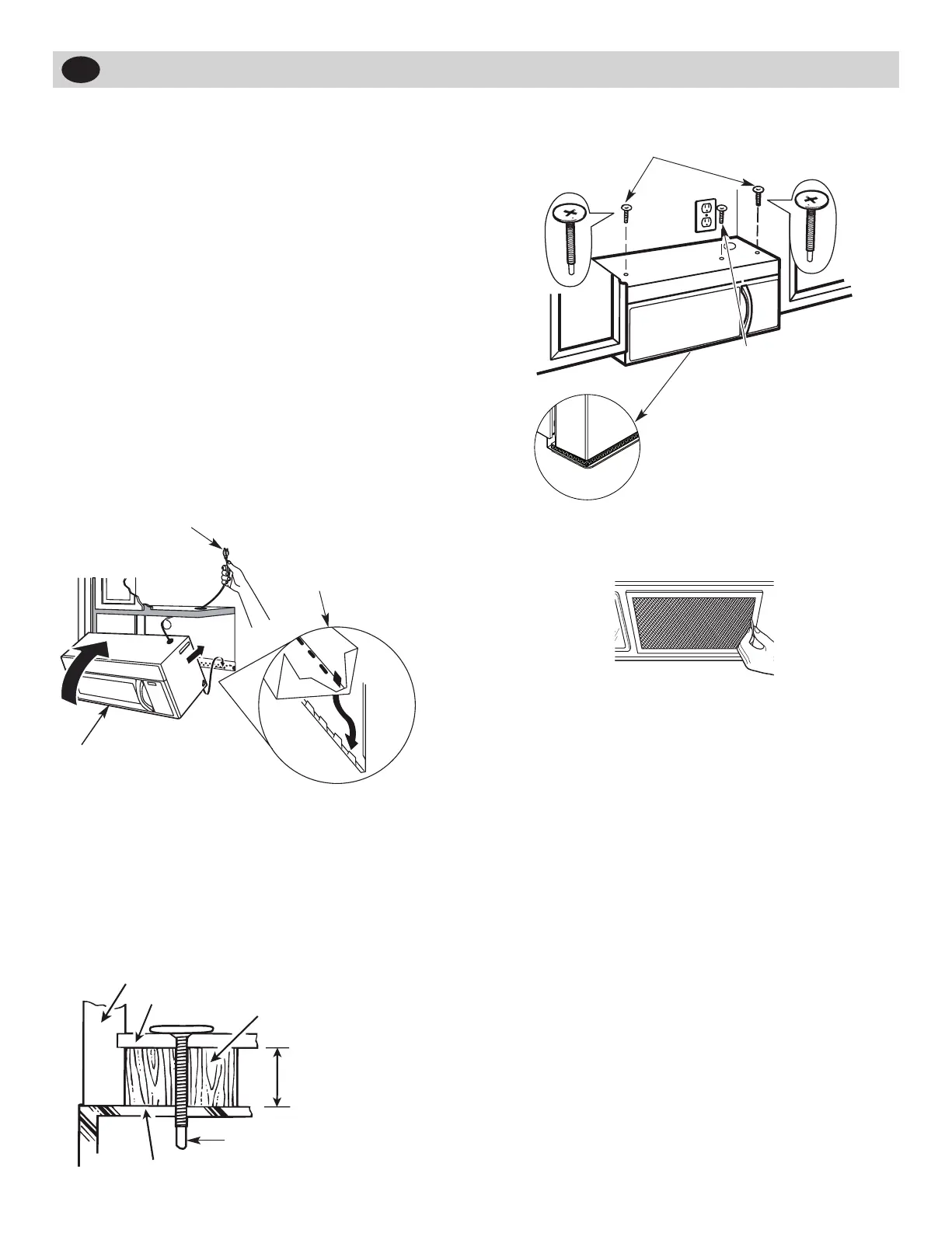

1. Levante el microondas,
inclínelohaciaadelante
y enganche las ranuras
(situadas en el borde trasero
inferior) a las cuatro lengüe-
tas inferiores de la placa de
instalación.
2. Gire la parte delantera del
horno hacia arriba, contra la
supercieinferiordelgabinete.
3. Inserte un tornillo autoalineante a través del agujero
del centro del gabinete superior: Fije temporalmente el
horno apretando el tornillo al menos dos vueltas com-
pletas despisés de que el tornillo quede enroscado.
(Más adelante se procederá a apretar completamente
el tornillo.) Asegúrese de mantener tenso/recto
el cable eléctrico. Tenga cuidado de evitar que el
cable quede atrapado, especialmente al realizar
la instalación del horno a ras contra la supercie
inferior del gabinete.
Parte delantera del gabinete
Estante inferior del gabinete
Tornillo autoalineante
Parte superior del horno microondas
Equivalente a la profun-
didaddelasupercie
hueca del gabinete
4. Fije el horno microondas al gabinete superior.
5. Inserte 2 tornillos autoalineantes a través
de los agujeros exteriores del gabinete
superior. Apriete cede uno de los tornillos
dos vueltas completas.
6. Apriete completa-
mente el tornillo
del centro.
7. Apriete los dos tornillos externos a la parte superior del
horno. (Mientras aprieta los tornillos, mantenga sujeto
el horno contra la pared y el gabinete superior)
IMPORTANTE: retire los separadores de cartón
entre el escudo térmico y la puerta.
C EXTRACCIÓN SUPERIOR EXTERNA
conducto vertica)
DESCRIPCIÓN GENERAL DE LA
INSTALACIÓN
A1. Montaje de la placa de instalación en la pared
A2. Preparación del gabinete superior.
A3. Ajuste del ventilador del microondas para la extrac-
ción superior externa.
A4.Vericacióndelfuncionamientodelreguladordeex-
tracción.
A5. Instalación del horno microondas.
A6. Ajuste del adaptador de extracción.
A7. Acoplamiento del sistema de conductos.
NOTAS IMPORTANTES:
• Asegúresedequelostornillosdel-motordelventilador
ylaplacadelventiladorquedenrmementeapretados
al volver a instalarlos.
Esto ayudará a prevenir el exceso de vibraciones.
• Asegúresedequeelcableadodelmotorquededebi-
damente orientado y asegurado, y que los cables no
queden atrapados.
ES
Pieza de relleno
8. Instale los filtros de grasa. Consulte Consejos e
instrucciones provisto con el microondas.
37
