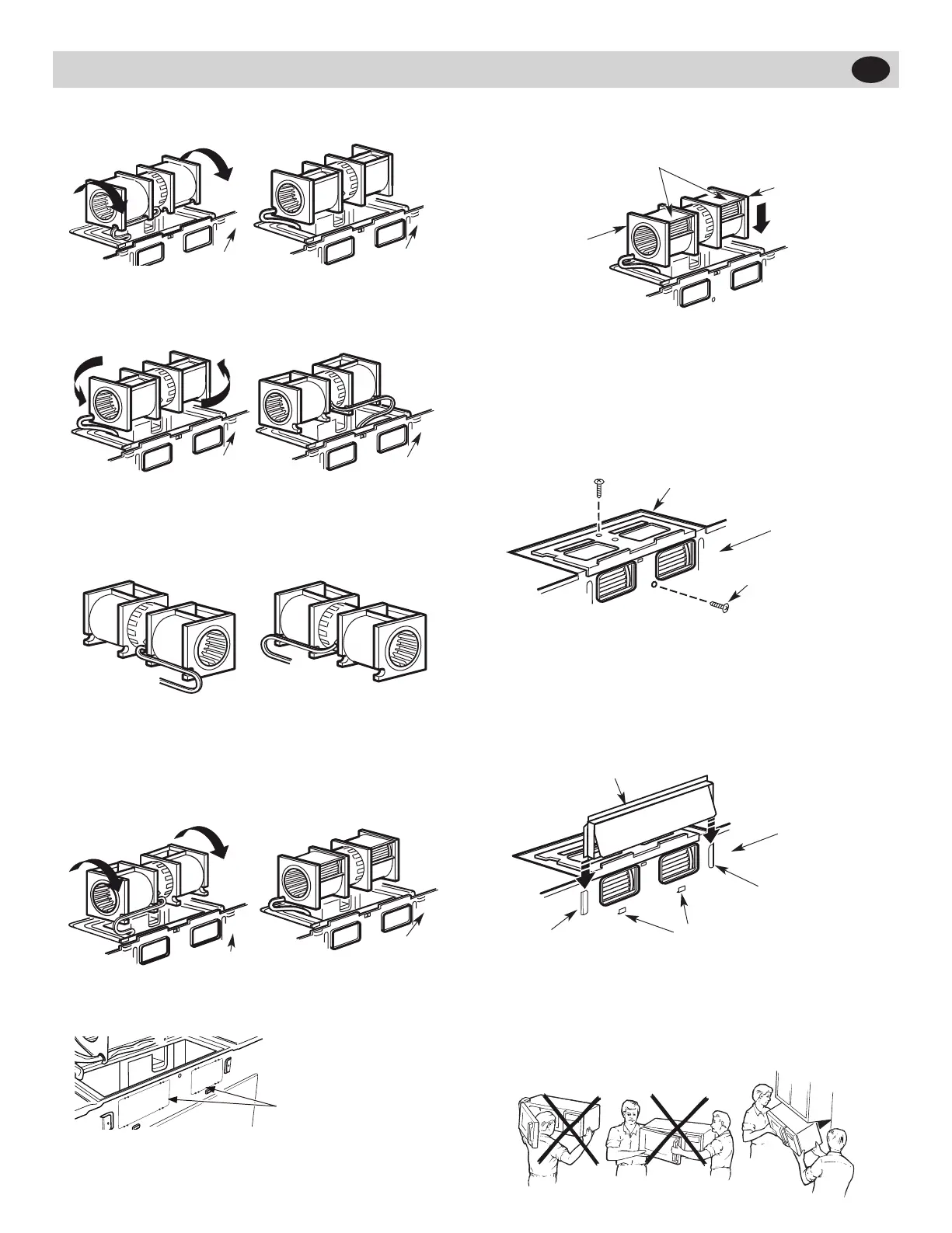

3. Gire el ventilador 90°.
Antes del giro
Parte trasera
del microondas
Parte trasera
del microondas
Después del giro
4. Gire el ventilador hacia la izquierda 180°.
Antes del giro Después del giro
Parte trasera
del microondas
Parte trasera
del microondas
5. Retire suavemente los cables de las ranuras. Reoriente
los cables a través de las ranuras hacia el otro lado del
ventilador.
Antes de la reorientación
Cables orientados a través
del lado derecho
Cables orientados a través
del lado izquierdo
Después de la reorientación
6. Gire el ventilador 90°, de manera que las aberturas
de las aletas del ventilador queden orientadas hacia la
parte trasera del microondas.
Antes del giro
Parte trasera
del microondas
Parte trasera
del microondas
Después del giro
7. Retire las placas preperforadas en la parte trasera de la
unidad con recortes. (Param algunos modelos)
Placas Preperforadas: Re-
corte las 4 redes en cada
panel preperforado y retire
las preperforaciones me-
tálicasparaelujodeaire
trasero. Se deberá eliminar
cualquier extremo pun-
teagudo creado al retirar las
placas preperforadas.
Parte trasera del
microondas
8. Vuelva a colocar el ventilador dentro de su abertura.
DESPUÉS: Aberturas de
las aletas del ventilador
orientadas hacia atrás.
Extremo A
Extremo B
PRECAUCION: No tire hacia afuera ni estire los cables
del ventilador. Asegúrese de que los cables no queden
atrapados y que queden debidamente asegurados.
NOTA: Las aberturas de extracción del ventilador deben
coincidir con las aberturas de extracción situadas en la
parte trasera del horno.
9. Fije el ventilador al microondas con su tornillo original.
Placa del ventilador
Parte trasera del
microondas
Tornillo del motor
del ventilador
10.Vuelvaajar(coneltornillo)laplacadelventilador
en la misma posición en que estaba antes. Asegúrese
de que el tornillo quede apretado.
11. Instale el adaptador de extracción en la parte trasera
delhorno,deslizándoloporlasguíassituadasenla
parte central superior de la parte trasera del horno.
Adaptador
Parte trasera del
microondas
Guía
Lengüetas de bloqueo
Guía
Empuje hacia adentro hasta que encaje en las lengüetas
de bloqueo inferiores. Tenga cuidado de asegurarse de
que la bisagra del regulador de extracción esté instalada
de manera que quede en la parte superior y que se pueda
mover libremente.
B6. INSTALACIÓN DEL HORNO MICROONDAS
ES
36
