SMFx5x 电磁感应式流量计
20
类型 标称宽度
ifm 转接头可
用
尺寸（以 mm 为单位）（Ò 上图） 适用管道标准
SMS 1145 EL Ø B Ø A ISO 2037 DIN EN
10357 系列
D
BS 4825 第
1 部分
SMF3xx DN40 256 35.6 Rd 60 x 1/6
SMF4xx DN50 256 48.6 Rd 70 x 1/6
SMF5xx DN65 266 60.3 Rd 85 x 1/6
SMF6xx DN80 276 72.9 Rd 98 x 1/6
SMF7xx DN100 286 97.6 Rd 132 x 1/6
表9: 螺丝连接 SMS 1145
5.4.4 法兰转接头
EL
B
A

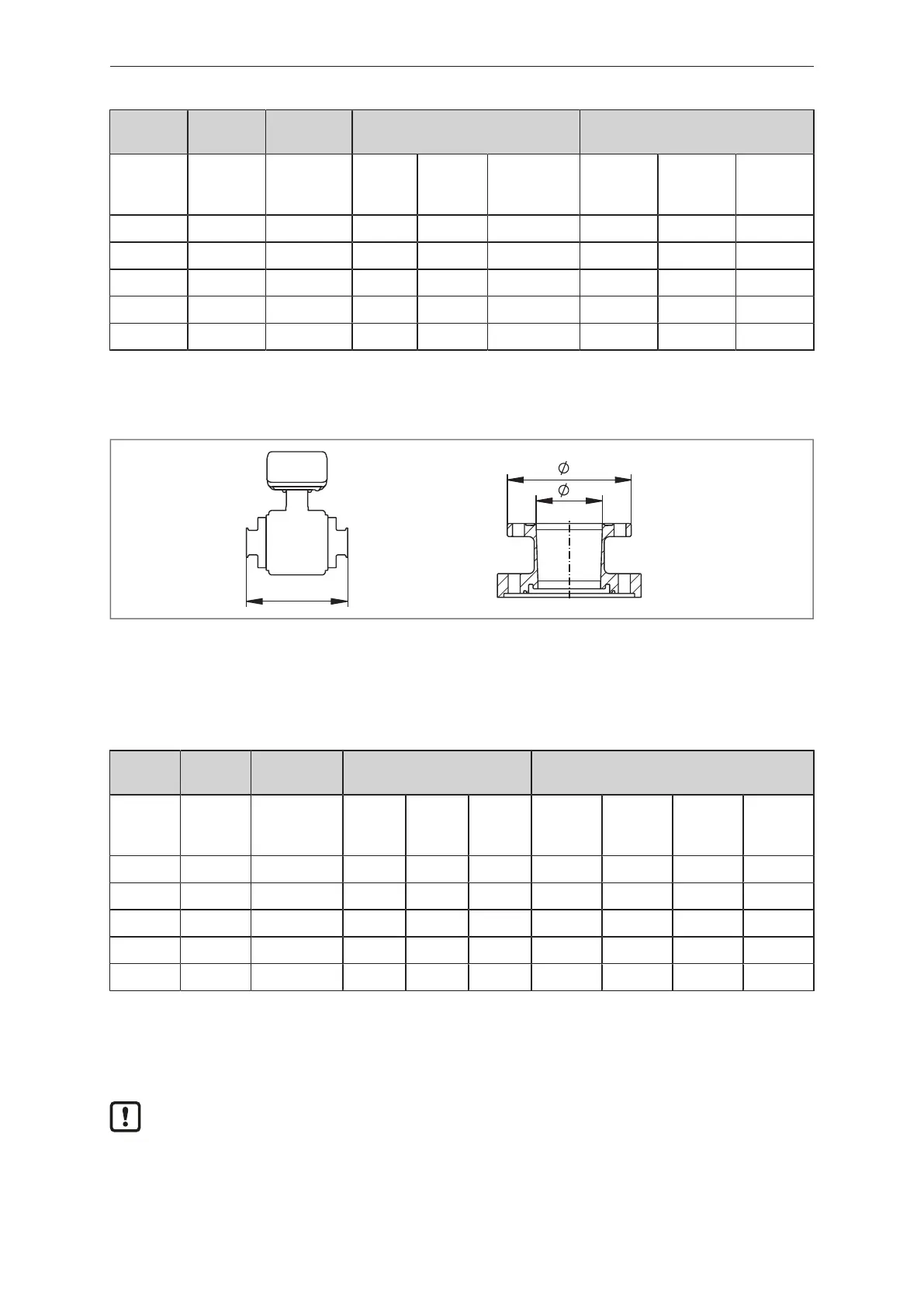

图10: 使用法兰转接头安装
EL： 传感器 + 转接头安装深度
Ø A： 转接头外径
Ø B： 转接头内径
ifm electronic 提供符合 DIN 11864-2A 的无菌法兰转接头：
类型 标称宽度
ifm 转接头可
用
尺寸（以 mm 为单位）（Ò 上
图）
适用管道标准
DIN11864-2A EL Ø B Ø A DIN EN
10357 系
列 A
DIN 11850
系列 2
DIN 11866
系列 A
DIN 11850
系列 1
SMF3xx DN40 246 38 82
SMF4xx DN50 246 50 94
SMF5xx DN65 246 66 113
SMF6xx DN80 270 81 133
SMF7xx DN100 278 100 159
表10: 无菌法兰转接头 DIN11864-2A
5.5 用于卫生区域
如果安装正确，则传感器适合 CIP（就地清理）和 SIP（就地消毒）。
u 根据数据表遵循应用限制（温度和材料电阻值）。
u 安装设备时应确保测量通道内的倾斜度最小，并且在关闭泵后管道中不会残留任何介质。
u 使用自排出装置。
