电磁感应式流量计 SMFx5x
19
u 将带有预安装过程转接头的设备插入管道中，并使用多个焊点以足够的粘合力将转接头焊接到管道
上。
u 松开螺丝，断开设备与过程转接头的连接，然后小心地卸下设备。
u 小心地盖上两个传感器连接器上的保护盖。
u 现在将两个过程转接头牢固地焊接到管道上。
u 确保各个焊接操作之间有足够的间隔，以避免过热导致转接头过热或翘曲。
u 让转接头和管道冷却下来。
u 清除转接头、管道和焊缝上的焊接残留物。
u 小心地取下传感器上的保护盖。
u 小心地将密封件插入过程转接头的凹槽中。确保密封件清洁、未损坏且正确居中。
u 按照两个过程转接头之间标记的流动方向放置设备。
u 使用随附的螺钉将过程转接头用手拧紧到设备上。
u 以最大拧紧扭矩分三步拧紧螺丝头 (Ò 过程连接/15)。
5.4.3 螺丝转接头
EL
B
A

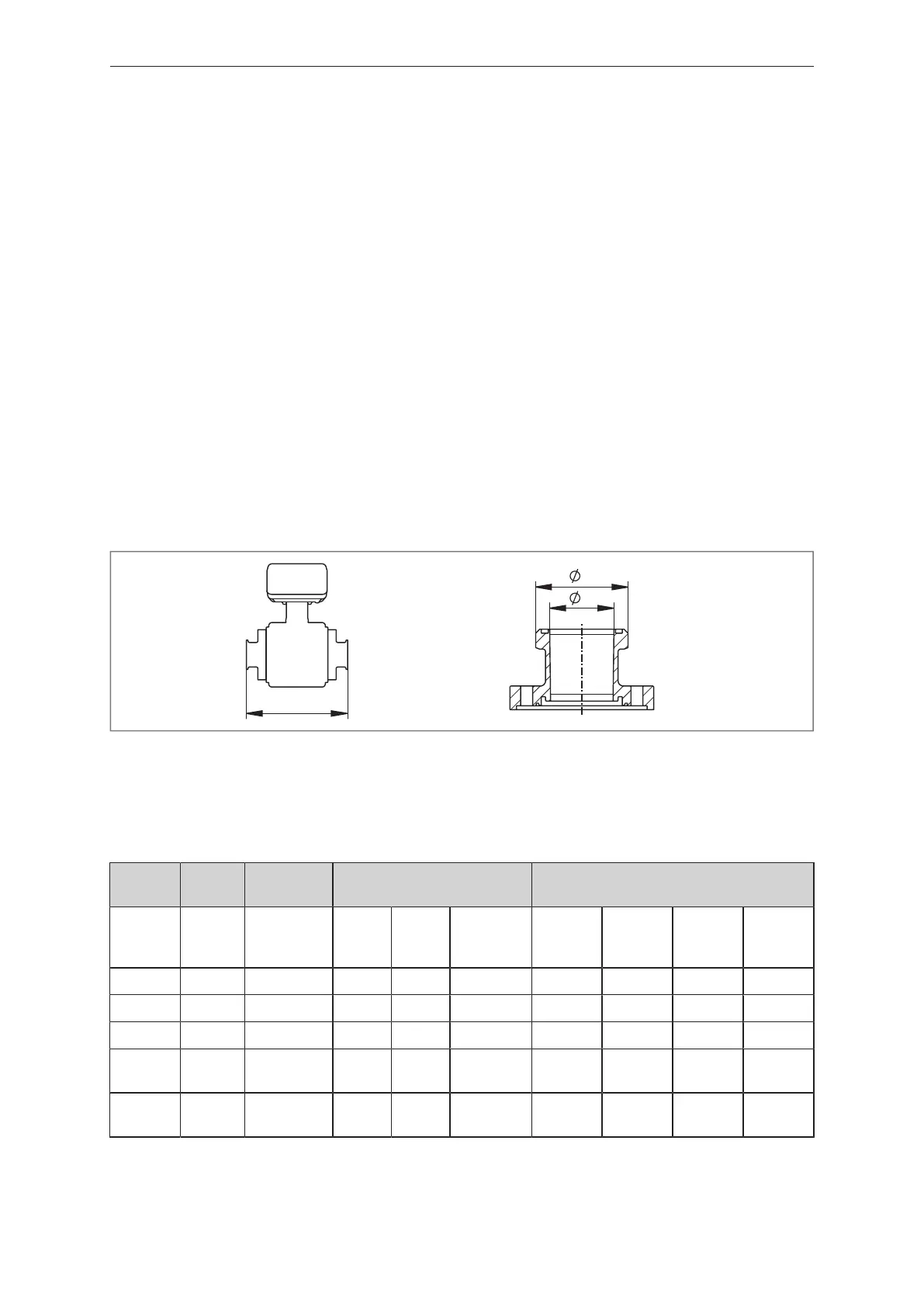

图9: 使用螺丝转接头安装
EL： 传感器 + 转接头安装深度
Ø A： 转接头外径
Ø B： 转接头内径
ifm electronics 提供符合 DIN 11851（管道安装）和 SMS 1145 的螺丝转接头，适用于各种管道标准：
类型 标称宽度
ifm 转接头可
用
尺寸（以 mm 为单位）（Ò 上
图）
适用管道标准
DIN11851 EL Ø B Ø A DIN EN
10357 系
列 A
DIN 11850
系列 2
DIN 11866
系列 A
DIN 11850
系列 1
SMF3xx DN40 260 38 Rd 65 x 1/6
SMF4xx DN50 260 50 Rd 78 x 1/6
SMF5xx DN65 270 66 Rd 95 x 1/6
SMF6xx DN80 280 81 Rd 110 x
1/4
SMF7xx DN100 290 100 Rd 130 x
1/4
表8: 螺丝连接 DIN 11851（管道安装）
