Elektronische druksensor PI16xx PI18xx
13
Minimumafstand tussen [ ASP2 ] en [ AEP2 ] = 20% van de eindwaarde meetbereik.
Ligt de meetwaarde buiten het meetbereik of is er een interne fout, dan wordt het stroomsignaal
verzonden dat in de volgende afbeelding staat aangegeven. Het analoge signaal voor de storing is
instelbaar:
• [FOU] = On bepaalt dat het analoge signaal bij een storing naar de maximale waarde gaat (21,5
mA).
• [FOU] = Off geeft aan dat het analoge signaal bij een fout naar de minimum waarde gaat (3,5 mA).
MEWMAW AEPASP
[% MEW]
P -1,25 0 100 103,13
4
3,8
20
20,5
21,5
[mA]
1
2
4
UL
OL
3
6
3,5
5

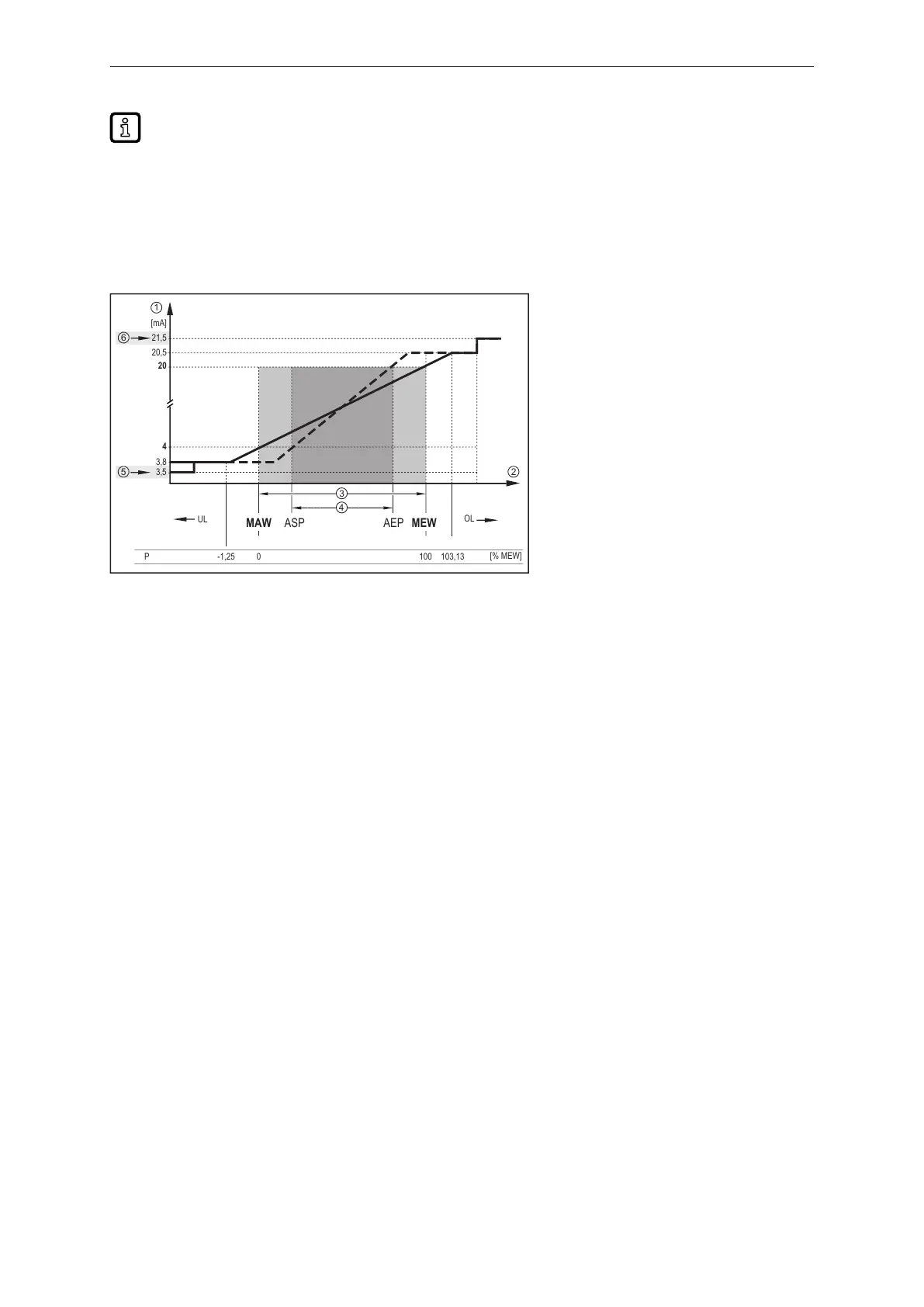

Afb.6: Uitgangskarakteristiek analoge uitgang volgens Namur
1: Analoog signaal
2: Meetwaarde (in geconfigureerde eenheid)
3: Meetbereik (uitleveringstoestand)
4: Schaalbaar meetbereik
5: FOU = Off = 3,5mA
6: FOU = On = 21,5mA
P: Druk
MAW: Beginwaarde meetbereik bij niet-schaalbaar meetbereik.
MEW: Eindwaarde meetbereik bij niet- schaalbaar meetbereik
ASP: Analoog startpunt bij geschaald meetbereik
AEP: Analoog eindpunt bij geschaald meetbereik
UL: Weergavebereik onderschreden
OL: Weergavebereik overschreden
FOU: Uitgangsgedrag bij een storing
4.9 Kalibratie door de klant
De kalibratie door de klant verandert de meetwaardecurve ten opzichte van de werkelijke
meetwaarden (nulpuntkalibratie en stijgingscorrectie). Daarbij de volgende volgorde in acht nemen:
u Nulpuntkalibratie [coF] in het bereik -5%....+5% van de eindwaarde meetbereik (MEW) uitvoeren.
u Kalibratiefactor [CGA] in het bereik -5%....+5% van de eindwaarde meetbereik (MEW) uitvoeren.
De vorige nulpuntkalibratie blijft bestaan.
Voorbeeld: Verandering nulpunt [coF]
