PI16xx PI18xx Elektronische druksensor
12
4.6.1 2-draadsaansluiting
OUT2 (pen 2) Drukproportioneel analoog signaal 4…20 mA of 20…4 mA.
4.6.2 3-draadsaansluiting
OUT1 (pen 4) 2 mogelijkheden (automatische omzetting)
• Schakelsignaal voor drukgrenswaarde
• Communicatie via IO-Link
OUT2 (pen 2) 3 mogelijkheden (handmatige omzetting in het menu)
• Schakelsignaal voor drukgrenswaarde
• Drukproportioneel analoog signaal 4…20 mA
• Drukproportioneel analoog signaal 20…4 mA
4.7 Schakelfunctie (alleen in 3-draads-bedrijf)
OUTx wijzigt zijn schakeltoestand bij het over- of onderschrijden van de ingestelde schakelgrenzen
(SPx, rPx). Hierbij kunnen volgende schakelfuncties worden gekozen:
• Hysteresefunctie / maakcontact: [OUx] = [Hno] (Ò Afbeelding hysteresefunctie).
• Hysteresefunctie / verbreekcontact: [OUx] = [Hnc] (Ò Afbeelding hysteresefunctie).
Eerst wordt het schakelpunt (SPx) vastgelegd, dan op de gewenste afstand het terugschakelpunt
(rPX).
• Vensterfunctie / maakcontact: [OUx] = [Fno] (Ò Afbeelding vensterfunctie).
• Vensterfunctie / verbreekcontact: [OUx] = [Fnc] (Ò Afbeelding vensterfunctie)
• De breedte van het venster is instelbaar door de afstand van SPx naar rPx. SPx = bovenste
waarde, rPx = onderste waarde.

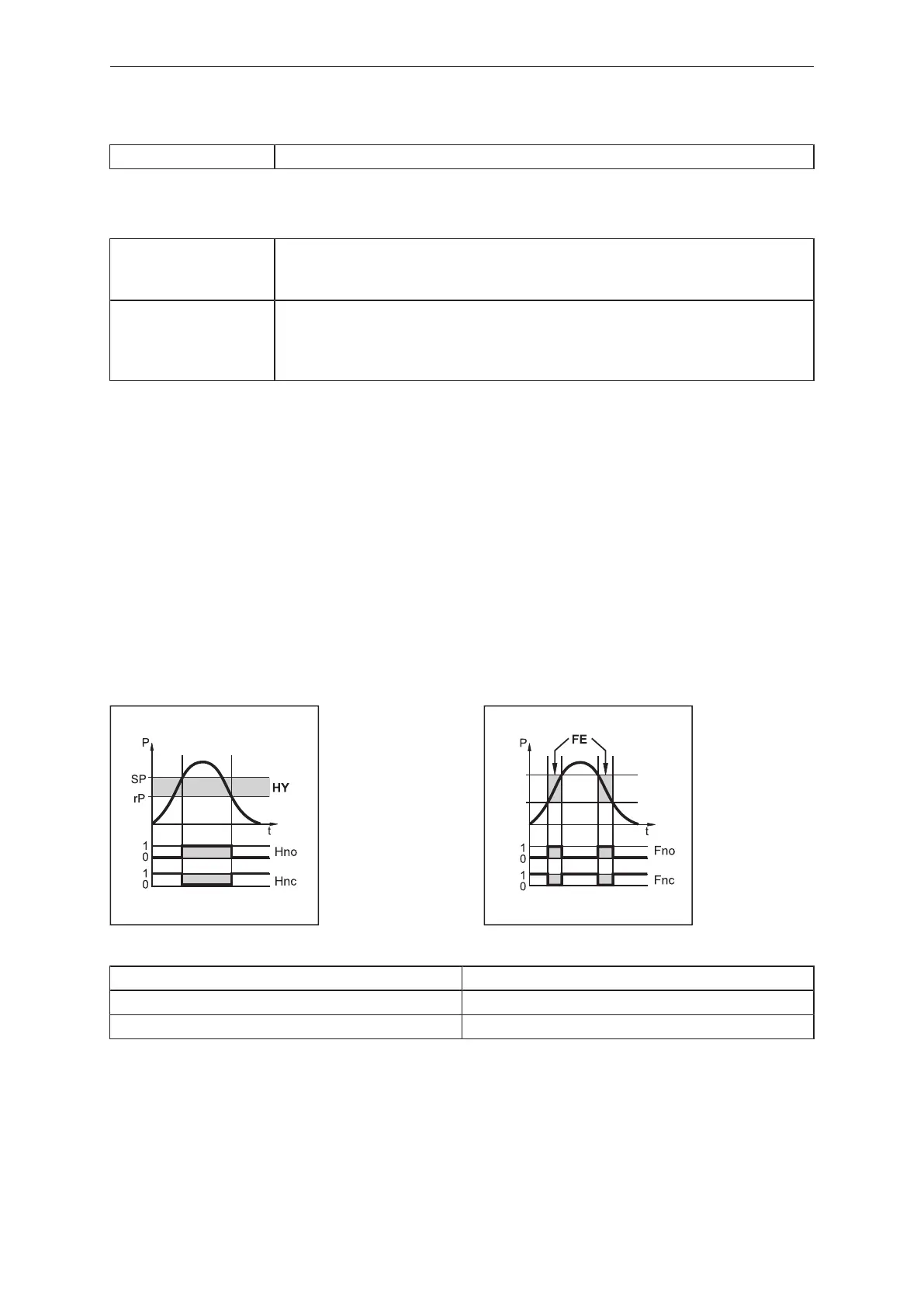

Afb.4: Hysteresefunctie
SP
rP
Afb.5: Vensterfunctie
P = Systeemdruk
HY = Hysterese
FE = Venster
4.8 Analoge uitgang
Het apparaat geeft een analoog signaal af, dat proportioneel is aan de druk. Binnen het meetbereik
ligt het analoge signaal bij 4...20 mA. Het meetbereik is schaalbaar:
• [ASP2] bepaalt bij welke meetwaarde het uitgangssignaal 4 mA bedraagt.
• [AEP2] bepaalt bij welke meetwaarde het uitgangssignaal 20 mA bedraagt.
