IO-Link master with EtherCAT interface AL1433
17

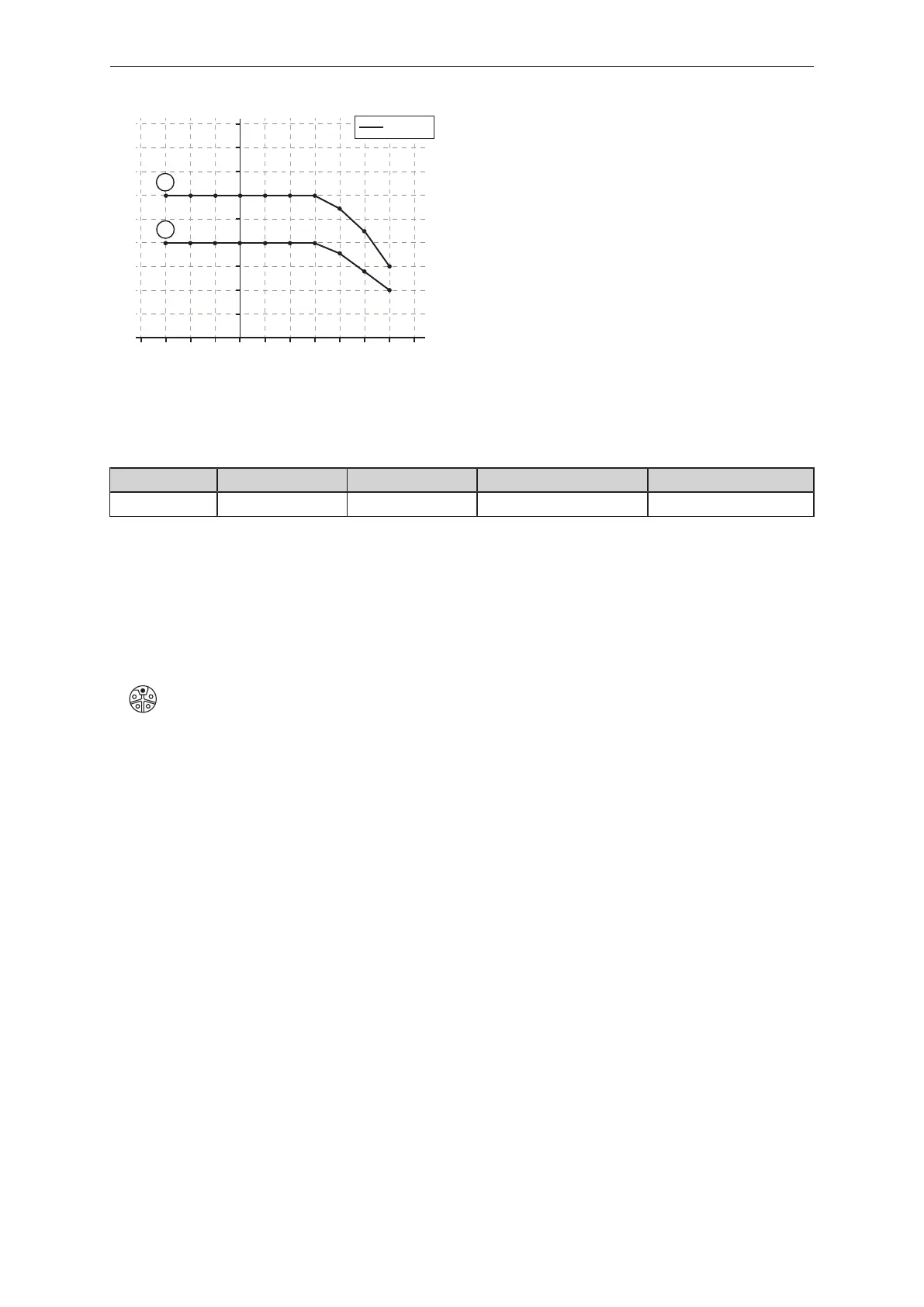

-40 -30 -20 -10 0 10 20 30 40 50 60 70
2
4
6
8
10
12
14
16
2000 m
Current [A]
Temperature [°C]
2
1
1: I
US-daisy-chain
on port XD2
2: I
UA-daisy-chain
on port XD2
Example:
Temperature I
UA
(X1…X4) I
US
(X1...X8) I
UA-daisy-chain
(XD2) I
US-daisy-chain
(XD2)
30C 8A 3.6A 5A 9A
6.8 Voltage output
An additional device can be supplied via port Power OUT (XD2) (daisy chain). The supply voltages US
and UA are looped through from port XD1 to port XD2.
Wiring:
2
4 1
3
5
1: +24V DC (US)
2: GND (UA)
3: GND (US)
4: +24V DC (UA)
5: FE
u Optional: Connect an additional device to port XD2.
u Use an L-coded M12 connector (minimum protection rating: IP 65 / IP 66 / IP 67 / IP 69K).
u Tighten the cable plug using 1.3 ± 0.1Nm.
