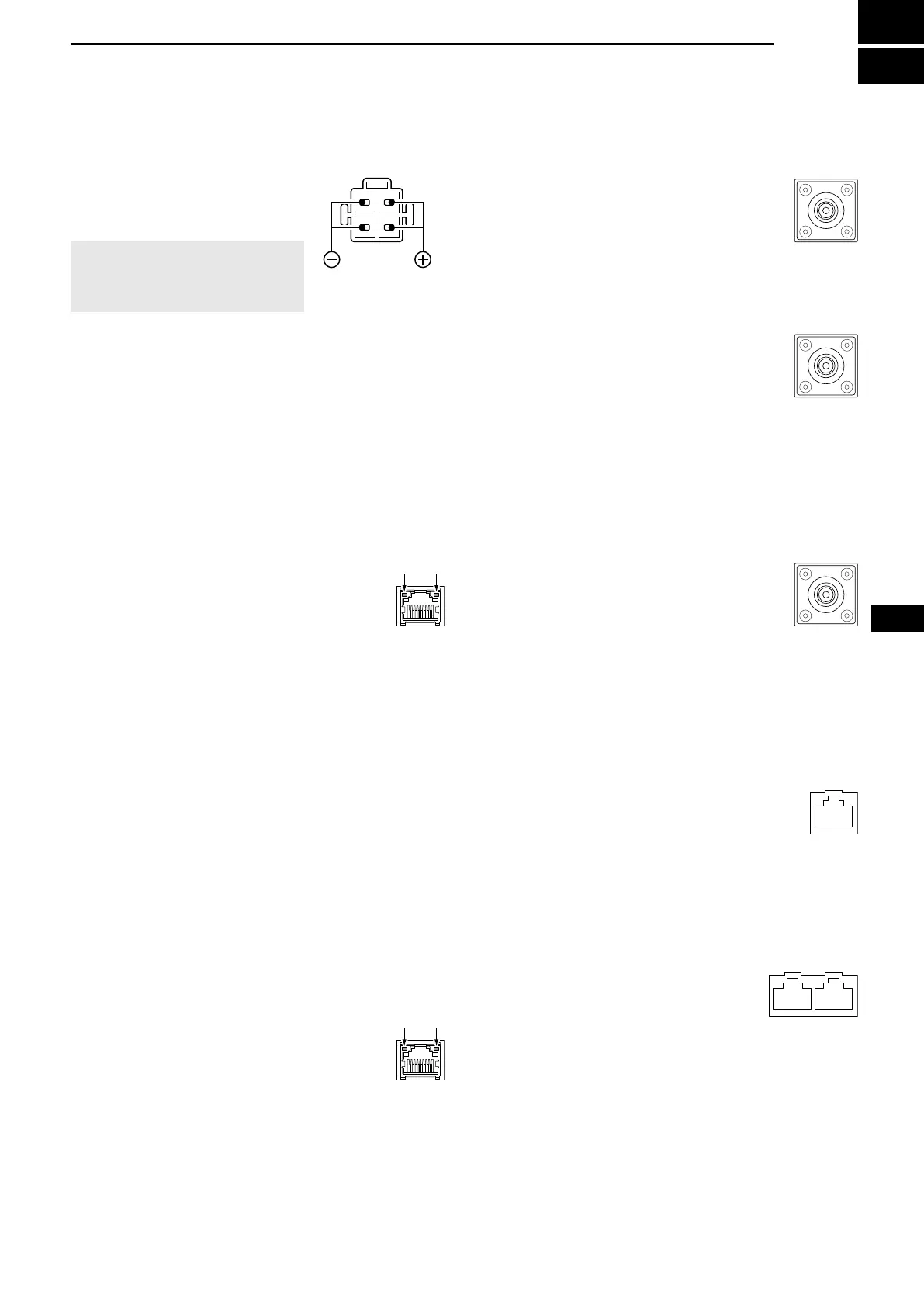

コネクター情報
8
■［LAN1］（Ethernet）ポート
インターネット回線、またはLTE回線を使用したゲートウェ
イ局として運用するとき、D-STARゲートウェイサーバー
用パソコンを接続します。
※LTE回線で使用するときは、［LAN2］（Ethernet）ポートと
も接続が必要です。
なお、簡易ゲートウェイ機能で使用する場合、D-STARゲー
トウェイサーバー用パソコンは不要です。
◇ランプの状態
1
LINK/ACTランプ
緑点灯：LANケーブル接続時
消 灯：LANケーブル未接続時
緑点滅：データ送受信時
2
Speedランプ
緑点灯：100BASE-TX時
消 灯：10BASE-T、または未接続時
■［LAN2］（Ethernet）ポート
LTEユニット（別売品）を装着後、設定することで動作する
ポートです。
LTE回線を使用したゲートウェイ局として運用するとき、
D-STARゲートウェイサーバー用パソコンを接続します。
※LTE回線で使用するときは、［LAN1］（Ethernet）ポートと
も接続が必要です。
なお、簡易ゲートウェイ機能で使用する場合は、D-STARゲー
トウェイサーバー用パソコンは不要です。
◇ランプの状態
1
LINK/ACTランプ
緑点灯：LANケーブル接続時
消 灯：LANケーブル未接続時
緑点滅：データ送受信時
2
Speedランプ
緑点灯：100BASE-TX時
消 灯：10BASE-T、または未接続時
■［DUPLEXERLOW］コネクター
デュプレクサーのLPF側コネクターです。
ㅡ 整合インピーダンス：50Ω（不平衡）
◎アナログFMモード、デジタル音声（DV）
モードで使用するときは、同軸ケーブル（付
属品）で［RX ANT］コネクターと接続しま
す。
※逆シフトでレピータを構成する局は、［TXANT］コネク
ターに接続してください。
■［DUPLEXERHIGH］コネクター
デュプレクサーのHPF側コネクターです。
ㅡ 整合インピーダンス：50Ω（不平衡）
◎アナログFMモード、デジタル音声（DV）
モードで使用するときは、同軸ケーブル（付
属品）で［TX ANT］コネクターと接続しま
す。
※逆シフトでレピータを構成する局は、［RXANT］コネク
ターに接続してください。
■［CONTI/O］ポート
ゲートウェイ局やアシスト局として、ID-RP2C
コントローラーを接続する場合に使用するポー
トです。
※［CONTI/ORPT］スイッチの設定を変更するときは、電源
を切った状態で「CONTI/O」側に切り替えてください。
※接続には、付属のLANケーブルを使用します。
■［RPT1］/［RPT2］ポート
周波数の異なる本製品同士を多段接続す
る場合に使用するポートです。
※［RPT1］に接続したときは相手の［RPT2］側、［RPT2］に接
続したときは相手の［RPT1］側に接続します。
※［CONTI/ORPT］スイッチの設定を変更するときは、電源
を切った状態で「RPT」側に切り替えてください。
※接続には、付属のLANケーブルを使用します。
■［DUPLEXERCOM］コネクター
デュプレクサーを使用するとき、50Ω系の
送受信用アンテナと接続します。
ㅡ 整合インピーダンス：50Ω（不平衡）
N型
N型
N型
■［DC13.8V］コネクター
付属のDC電源ケーブルを使用して、
DC13.8V±15%に安定化された外
部電源装置を接続します。
※後面パネルの正面
から見た図です。
R
警告
極性（赤色が
+
（プラス）、黒色が
_
（マ
イナス））を間違えないでください。
q w
q w
