別売品について
7
■UR-2について

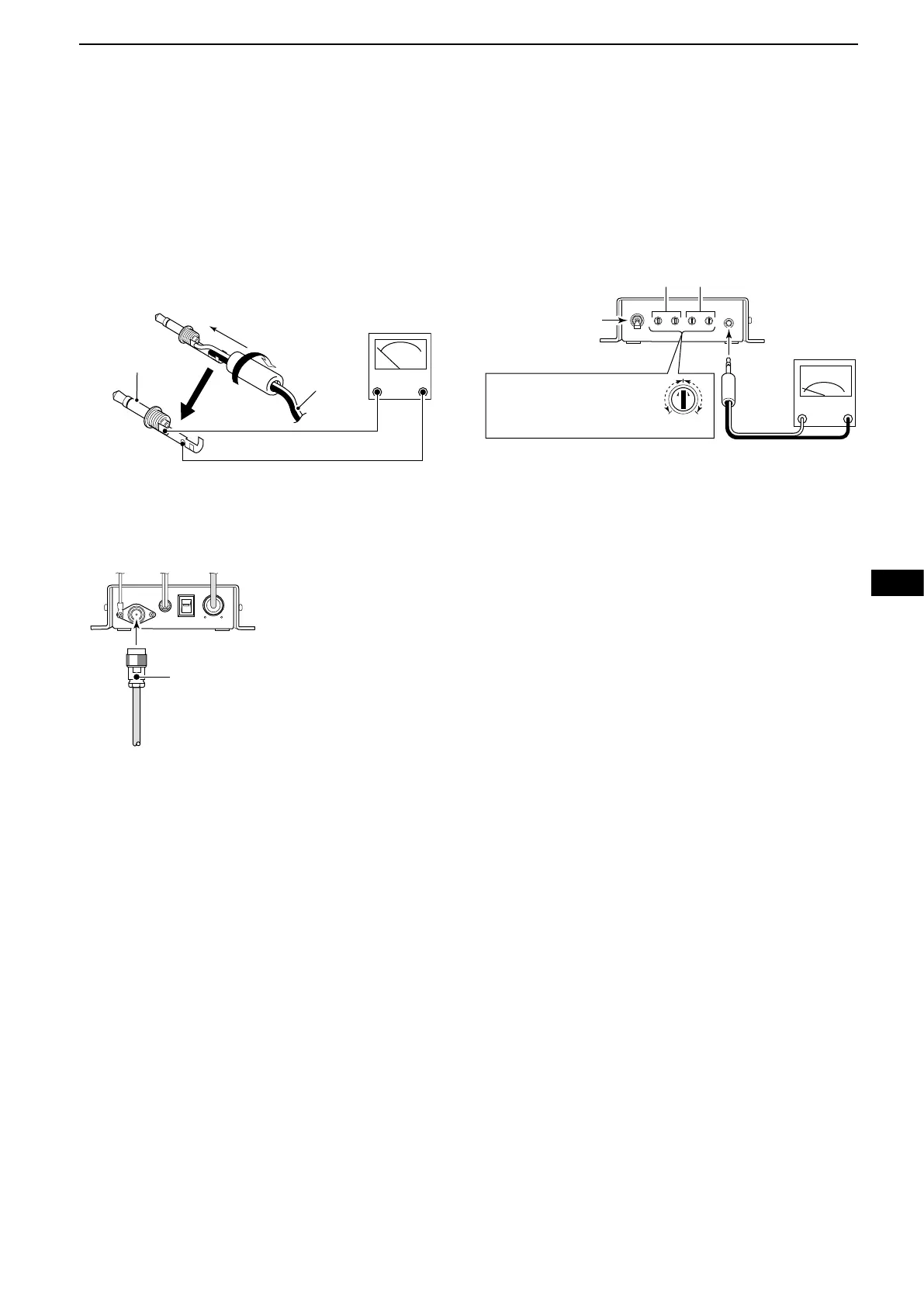

◇テストプラグと電圧計の接続
キャンセラユニットの電圧調整には、電圧計を使用します。
下図を参考に、UR-2に付属のテストプラグを接続した電圧
計を準備してください。
※周辺の環境変化により状態が変化するため、テストプラグ
を作成して定期的な調整をおすすめします。
+ _
電圧計
電圧計へ
電圧計の
+
へ
電圧計の
_
へ
テ スト プ ラ グ
（付属品）
◇ID-RP1200VDとの接続
「ID-RP1200VDとUR-2の接 続」（P.3-6）の接 続 図 を
参考に、同軸ケーブルを［RFTEST］につなぎ替えます。
UR-2（キャンセラユニット）の
［RPT2］コネ
クター側と接続する
ID-RP1200VDの同
軸ケーブル
を［RF TEST］につなぎ替えて
ください。
［RF TEST］
コ ント ロ ー ラ ー
ユニット（後面）
※キャンセラユニットの電圧調整完了後は、同軸ケーブルを
元の接続に戻してください。
◇キャンセラユニットの電圧調整
コントローラーユニットをID-RP1200VDに接続後、下図
のように、4つのトリマーを12時の位置にプリセットしてから、
電圧計を接続します。
電圧計
+ _
調整前に、4つのトリマーを
12時の位置にプリセット
［TEST］
トリマー
［ATT］［PHASE］
［O/180°］
コ ント ロ ー ラ ー
ユニット（前面）
下記の手順で、約0Vを指示するように調整します。
1. レピータのダウンリンク周波数を設定した無線機
★
のア
ンテナコネクターをキャンセラユニットの［RPT1］コネク
ターに接続します。
★IC-9700（1200MHz帯）、または新スプリアス規格対応
届け出済みの ID-1（生産終了品）
2. PHASEの［COARSE］トリマーを調整用ドライバーで回
して、接続している電圧計の指示が最小になる位置に
調整します。
※電圧が最小を指示するトリマーの位置が見つからない（変
化がない）ときは、［0/180°]スイッチを切り替えてから
再調整してください。
3. ATTの［COARSE］トリマーを調整して、手順2で調
整した電圧計の指示より下がる位置に調整します。
4.［PHASE］と［ATT］の［FINE］トリマーを交互に回しなが
ら、電圧が最小電圧を示す位置に調整します。
※必要に応じて、手順2～手順3を繰り返しながら調整して
ください 。
