Étape 8 : Percez un trou dans le mur pour la
tuyauterie de raccordement.
1.
2.
Étape 7 : Application du mastic d'étanchéité
et installation du couvercle du trou mural
1. Mettre de l'ordre dans la tuyauterie déjà reliée.
2. Appliquez uniformément le mastic d'étanchéité
sur les espaces entre la tuyauterie et le mur,
puis appuyez fermement sur le mastic.
3. Tirez sur le couvercle du trou mural pour
l'ouvrir. Après l'avoir fixé solidement à la
tuyauterie, poussez-le dans le trou du mur
pour le fixer solidement au mur et terminer
l'installation.
NOTE
•
Seuls les modèles dotés d'une fonction de
ventilation contiennent des conduits de
ventilation.
•
La quantité et le type de câblage électrique utilisé
peuvent varier selon le modèle spécifique.
•
Les extrémités de la gaine de ventilation et du
câblage électrique sont différentes, veuillez
vérifier attentivement avant de commencer la
fixation.
Déterminez l'emplacement du trou mural en fonction
de l'emplacement de l'unité extérieure.
À l'aide d'une perceuse de 65 mm (2,5"), percez un
trou dans le mur. Veillez à ce que le trou soit percé
avec un léger angle vers le bas, de sorte que
l'extrémité extérieure du trou soit plus basse que
l'extrémité intérieure d'environ 1 cm (0,4"). Cela
permettra d'assurer une bonne évacuation de l'eau.
Placez la manchette de protection murale dans le
trou. Cela protège les bords du trou et aidera à le
sceller lorsque vous terminerez le processus
d'installation.
drainage
câblage électrique
tuyau de réfrigérant
Le câblage électrique, le tuyau de drainage et
le tuyau de réfrigérant doivent sortir de la
fixation à un endroit approprié. Toutes les
fixations doivent être reliées entre elles,
appliquées de manière uniforme et
esthétiques.
3. Disposez la tuyauterie de manière à ce que le
tuyau de drainage soit en bas, la tuyauterie de
raccordement au milieu et le câblage électrique
en haut.
4. Utilisez du ruban adhésif en vinyle pour
commencer à attacher les tuyaux ensemble.
Commencez à fixer le ruban à l'extrémité
inférieure du tuyau de drainage et assurez-vous
que les connecteurs sont bien fixés. Position
des trous pour les tuyaux et les câbles des
deux côtés.

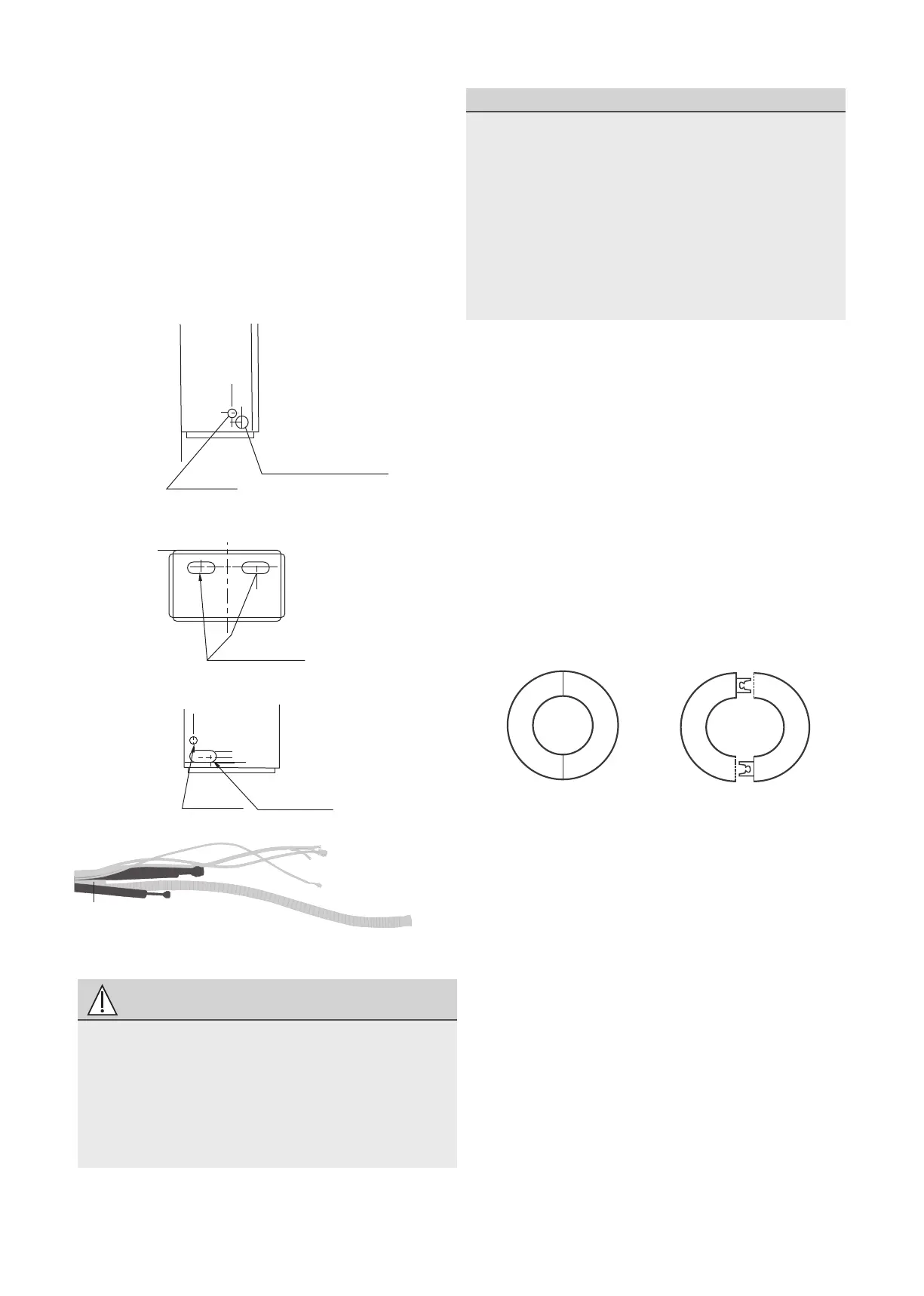

Position du tuyau/trou de câble sur la face
arrière
Position du tuyau/trou de câble sur le fond
Trou de
câblage
φ35
Réfrigérateur/drainage
Trou de tuyauφ
60 ou 80φ
Réfrigérant/drainage
Trou de tuyau
Wiring
Holeφ35
Réfrigérant/drainage
Trou de tuyau
AVERTISSEMENT
23
