Étape 2 : Détacher le panneau de
commande et retirer le filtre
Étape 3. Retirez les attaches du rouleau
(uniquement sur certains modèles)
1.
2.
Vérifiez si le rouleau de l'unité intérieure a des
attaches qui le maintiennent en place et
arrachez l'autocollant de notification. Retirez les
attaches du rouleau selon les instructions sur
l'autocollant.
1.
Mesurez la position des trous pour l'installation.
2.
Insérez les boulons M8 dans l'unité lorsqu'elle
est
au sol (la quantité de boulons utilisée dépend
du
nombre de trous sur le châssis de l'unité).
3.
Soulevez l'unité intérieure de sorte que les trous
d'installation recouvrent les boulons, puis serrez
les écrous sur les boulons et serrez-les.
Étape 4. Fixation de l'unité intérieure
(pour éviter qu'elle ne tombe)
• Sortez la cale de protection et mesurez la
taille correcte.
• Utilisez les vis autotaraudeuses pour fixer la
cale de protection au couvercle supérieur de
l'unité intérieure.
• Fixez fermement l'autre extrémité de la cale
au mur à l'aide des vis autotaraudeuses.
Si un soutien supplémentaire est nécessaire
pour empêcher l'unité de tomber, une cale de
protection peut être installée. La procédure
d'installation de cette cale est la suivante :
1.
Posez la tuyauterie de raccordement à plat sur
le sol. Placez le tuyau de drainage, le tuyau de
réfrigérant et tout le câblage électrique (en
vous assurant que les deux extrémités sont
correctement disposées) à côté de la
tuyauterie.
2.
En utilisant le tuyau de drainage comme guide,
mesurez et ajustez la longueur du câblage
basse tension, du câblage haute tension, de
tout autre câblage électrique et du tuyau de
réfrigérant. Utilisez des serre-câbles pour les
fixer initialement en place.
Étape 6. Tuyauterie et reliure
1. Retirez la grille métallique anti-rongeurs de la
tuyauterie située sur l'appareil en tapant doucement
dessus.

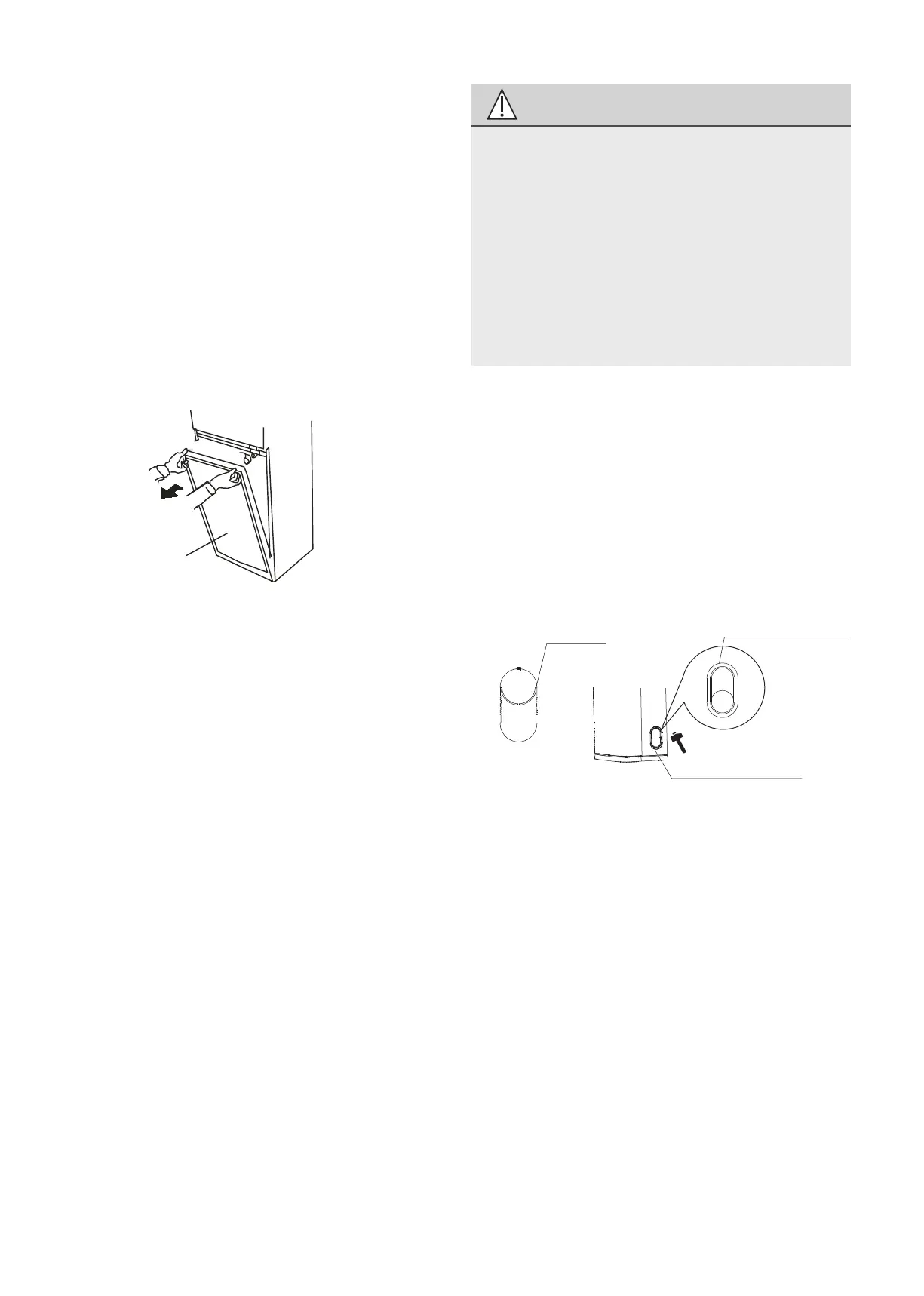

Étape 5. Installation du filet anti-rongeurs
2.
3.
À l'aide d'un couteau, faites un petit trou en
suivant les marques sur la planche à rats.
Insérez la carte à l'épreuve des rats dans
l'appareil et tenez-la bien en place.
Retirez d'abord le métal
Ensuite, fixez le
panneau anti-rat
dans le trou
planche anti-rat
Marquages
1. Ouvrez l'emballage et sortez l'unité intérieure.
Retirez le ruban de protection et tous les
composants.
2. Ouvrez le cache-vis sur la partie supérieure de
la grille d'entrée latérale inférieure et retirez la vis
de fixation.
3. Veuillez retirer la grille d'entrée d'air avant de
connecter les tuyaux/fils.
Retirez d'abord le couvercle des vis, puis retirez
les vis de la grille d'entrée d'air, puis retirez la
grille.
4. Retirez tous les accessoires placés à
l'intérieur de la cavité inférieure de l'unité
intérieure.
5. Vérifiez que tous les accessoires
correspondent à ceux trouvés sur le
« Résumé d'installation et accessoires »
comme indiqué sur la page précédente.
Grille d'entrée d'air
AVERTISSEMENT
22
